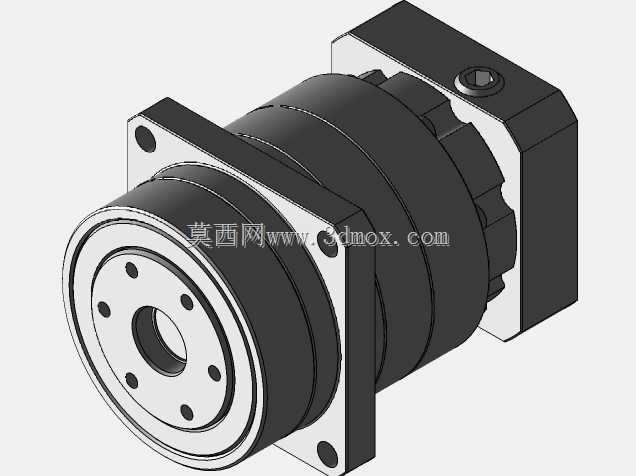

高精度法兰盘式行星减速传动构件

　　这款行星减速传动构件，在自动化产线伺服传动、数控机床进给轴、工业机器人关节驱动这类对传动精度、回程间隙有严苛要求的场景中应用十分广泛，核心作用是匹配伺服电机的高转速低扭矩输出特性，通过行星轮系的减速增扭，将动力平稳传递到末端执行负载，同时大幅降低负载端的转动惯量反射，提升整套传动系统的动态响应稳定性。从结构设计来看，采用方形法兰输入端与输出端的同轴布局，输入端法兰预留的定位止口与安装孔位，可直接适配标准规格伺服电机的安装基准，无需额外加工转接板，能有效压缩传动链的轴向安装空间；输出端采用圆盘式法兰结构，端面均布的安装螺孔与中心定位孔，可直接与负载端的转盘、丝杠支座、机械臂小臂等构件刚性连接，连接刚度远高于轴键连接形式，

　　能承受更大的径向与倾覆力矩。内部轮系采用直齿行星传动结构，太阳轮与行星轮的啮合齿面经过修形处理，可降低啮合过程中的冲击与噪音，同时保证多行星轮均载，避免单齿受力过载出现早期磨损；壳体采用一体化刚性设计，输入侧与输出侧的轴承位同轴度公差控制在微米级，能保证高速运转时的回转精度，减少轴承偏磨带来的寿命衰减。安装边界方面，方形法兰的安装孔采用对角对称布局，适配常见的设备安装面板开孔尺寸，整体轴向长度经过优化，在保证减速比与额定扭矩输出的前提下，尽可能缩短轴向尺寸，适配安装空间局促的紧凑型设备布局；输出法兰的端面跳动与径向跳动公差按照精密传动级要求设定，可满足3C电子组装设备、半导体晶圆搬运设备这类对定位重复精度要求极高的工况使用。

　　在选型适配时，可直接根据配套伺服电机的额定转速、额定扭矩，以及负载端需要的输出转速、扭矩区间匹配对应减速比规格，法兰接口的标准化设计能大幅缩短设计阶段的构件适配周期，减少非标转接件的设计与加工成本，整套构件的刚性支撑结构可承受频繁正反转带来的冲击载荷，在高速点位运动、连续轨迹运动的工况下都能保持稳定的传动精度，不会因为长期运转出现回程间隙超差的问题。
