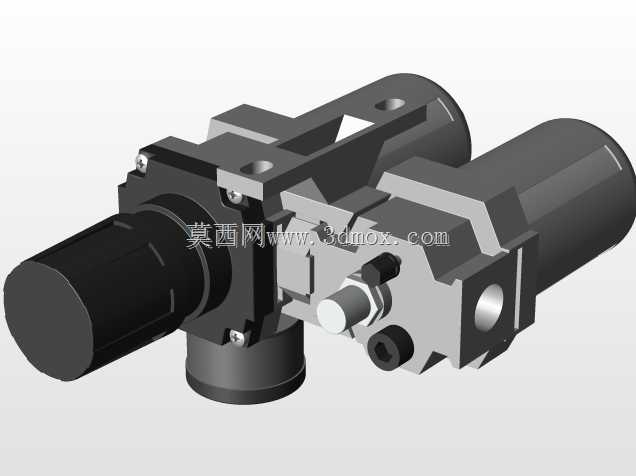

钻机零件振动送料进给装置结构设计

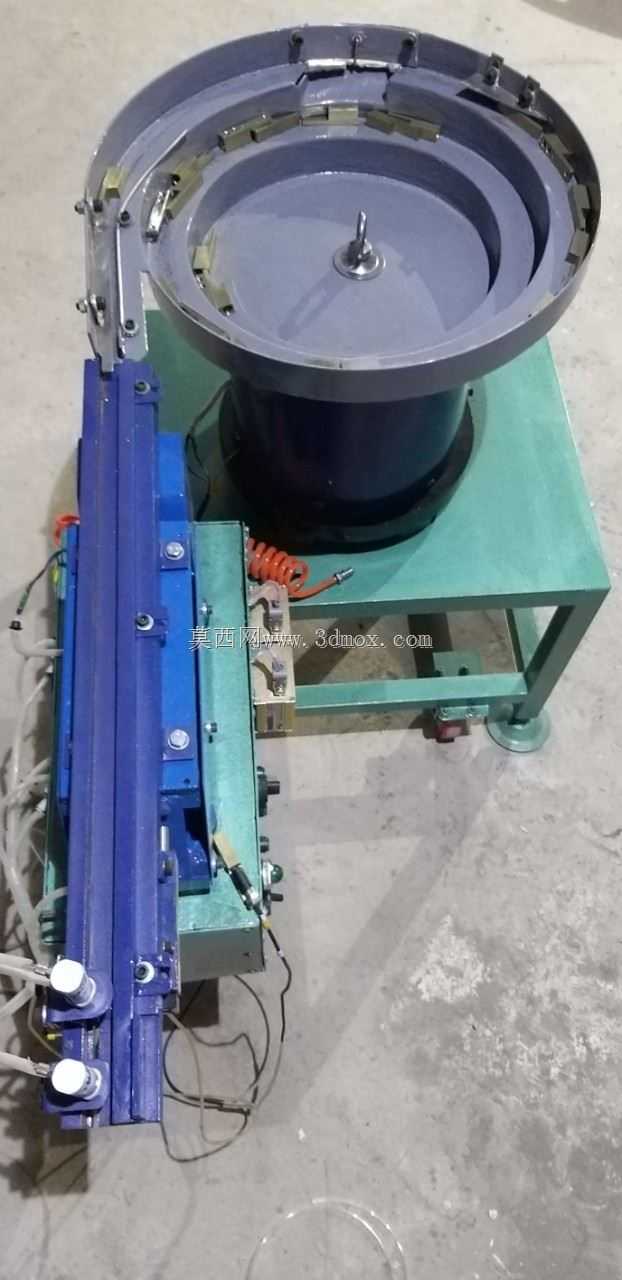

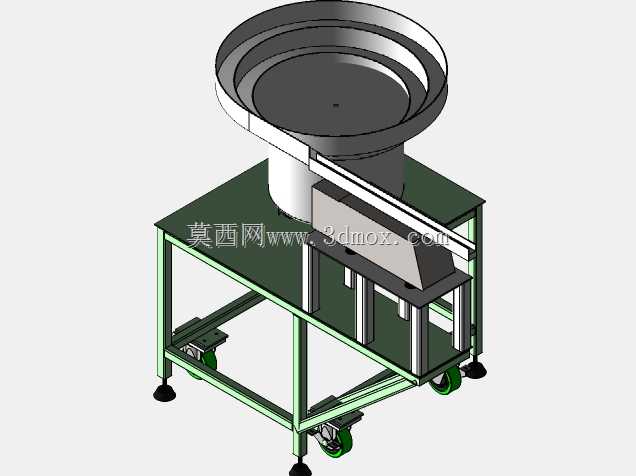

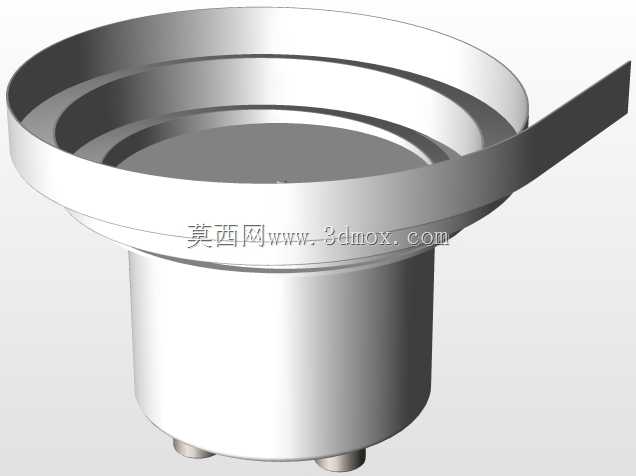

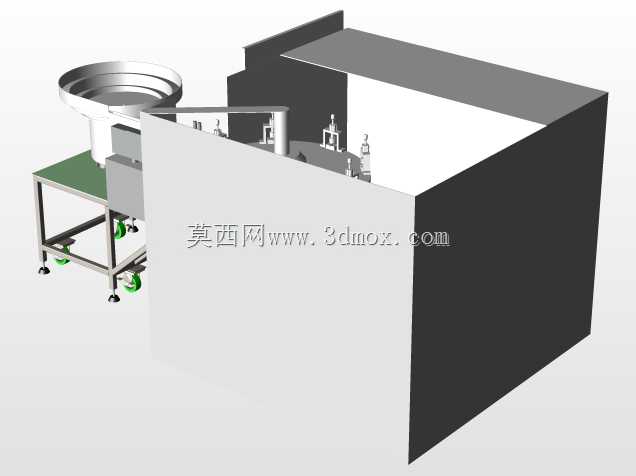

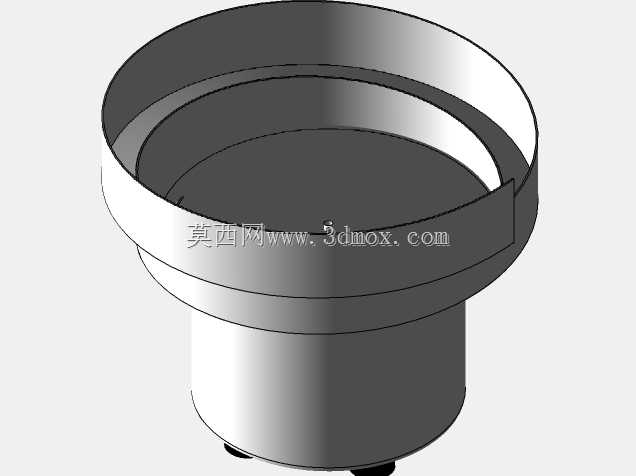

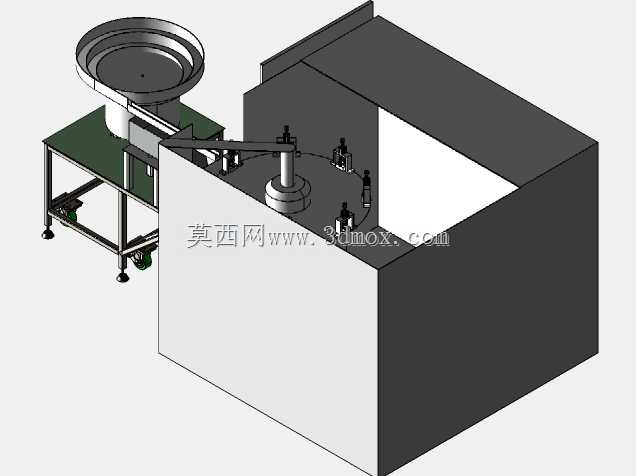

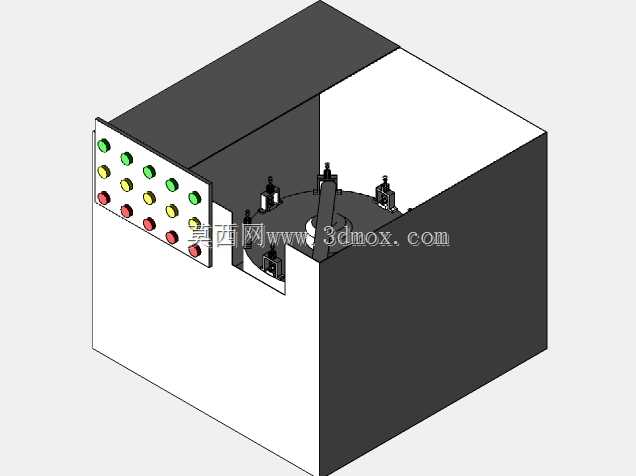

　　这套送料进给结构主要配套小型钻床的自动化上料工序，在批量小五金零件、销钉类、小型轴套类工件的钻孔加工场景中使用，替代人工手动摆料的操作，能把杂乱无序的待加工零件按照统一姿态排序后，精准输送到钻机的加工工位，适配单轴钻床、多轴排钻的连续加工节拍，在3C五金、汽配小零件的钻削加工产线中应用十分普遍。整套结构的核心排序单元采用圆盘式振动料仓，料盘内壁做了多道螺旋爬升轨道，轨道边缘根据待送零件的外形做了定向筛选结构，姿态不符合要求的零件会在振动输送过程中自动落回料盘底部，只有姿态统一的零件能顺着轨道进入直线送料段。直线送料部分采用直振轨道结构，轨道槽宽根据零件的外形尺寸做匹配设计，槽宽比零件对应方向的最大尺寸大0.2-0.5mm，

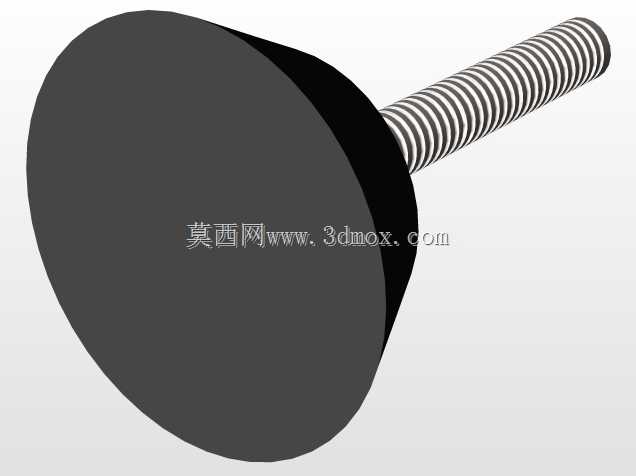

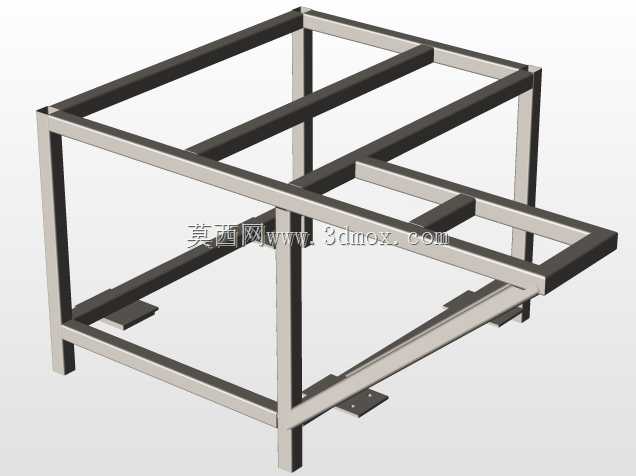

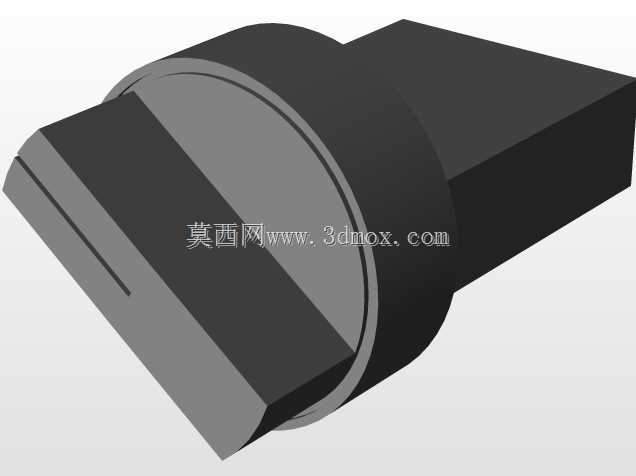

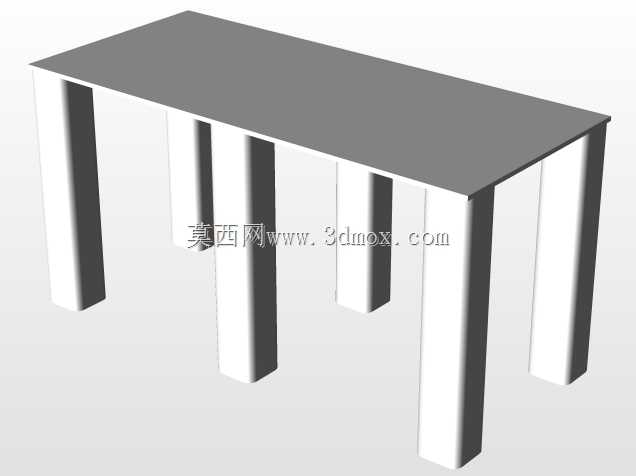

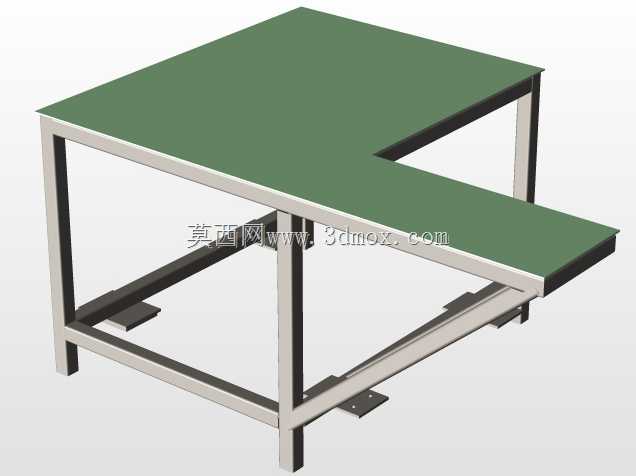

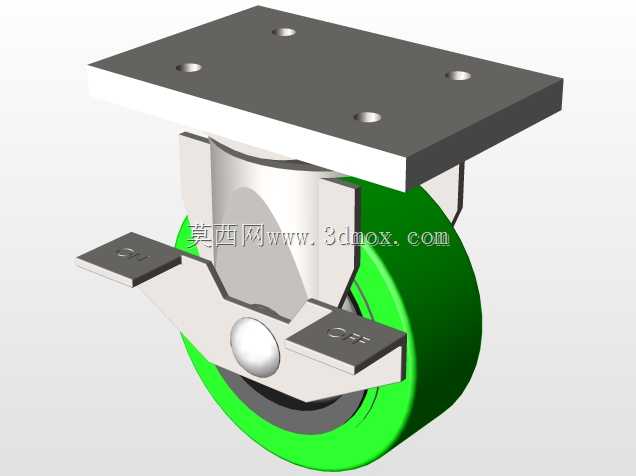

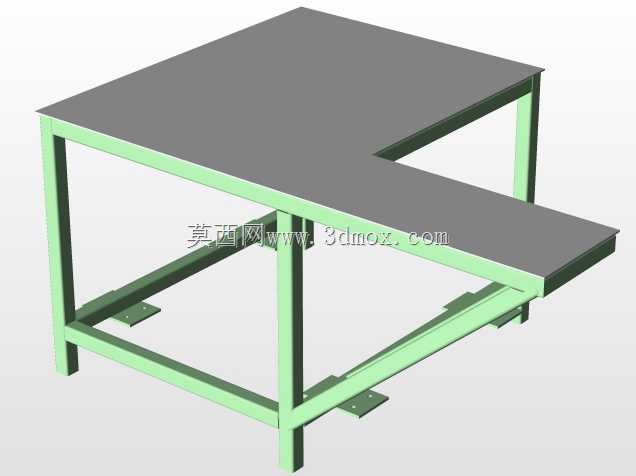

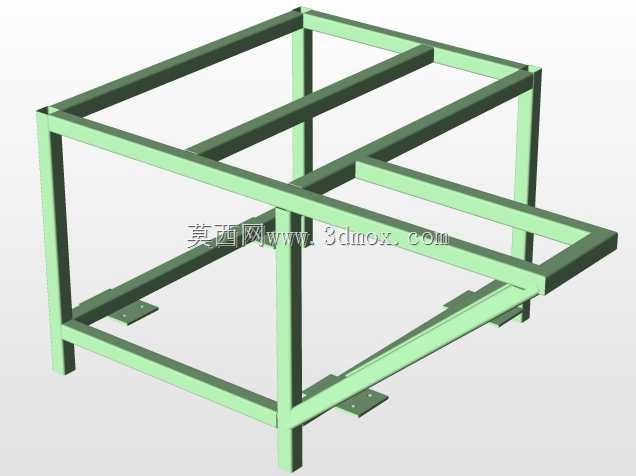

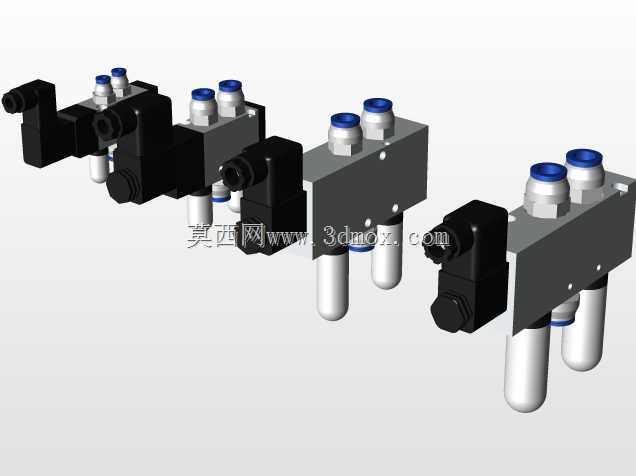

　　保证零件在轨道内单排有序输送，不会出现卡料、叠料的情况，直振底座和振动盘的振动频率做了匹配调校，保证送料节奏和钻机的加工节拍同步，不会出现缺料待加工或者物料堆积的问题。设计时首先考虑了安装边界，整套装置的支撑机架采用方管焊接结构，底部配置可调脚杯，可根据钻机的工作台高度调整整体安装高度，机架台面预留了和钻机工作台连接的固定孔位，安装时不需要对原有钻机做大规模改造，直接通过螺栓固定即可对接。振动盘的出料口和直振轨道的进料端做了错位搭接设计，搭接间隙控制在1mm以内，避免零件在转接位置卡滞，直振轨道的出料端直接对接钻机的进料定位座，定位座处设置了分料挡停结构，每次只放行一个零件到加工位置，加工完成后挡停结构自动放行下一个零件，

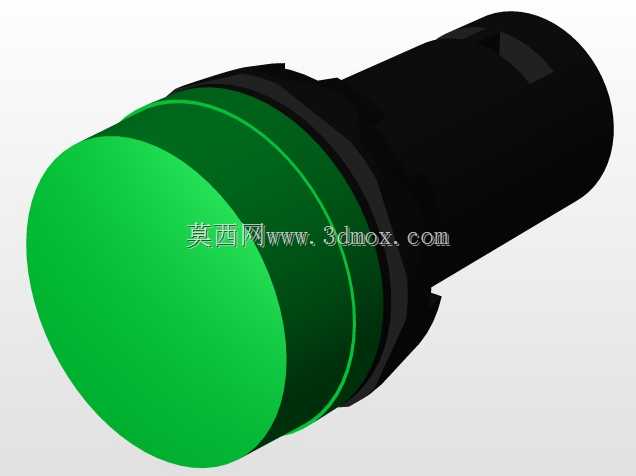

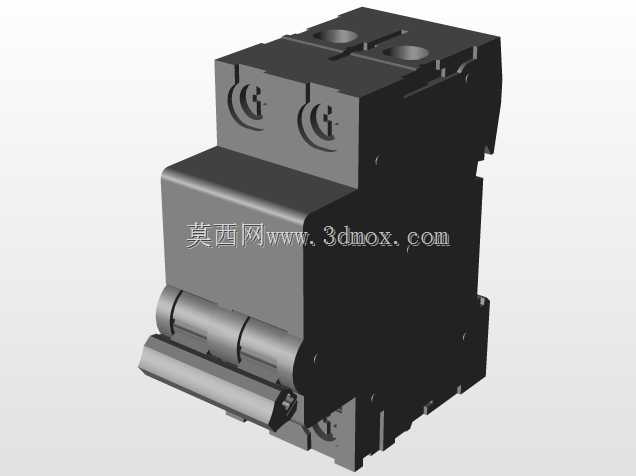

　　实现连续送料。电气控制部分预留了和钻机PLC的信号对接端口，可根据钻机的加工完成信号自动控制送料启停，不需要额外设置独立的控制时序，调试时只需要调整振动盘和直振的振动幅度，就能适配不同重量、不同尺寸的零件送料需求，针对表面易刮花的零件，还可以在振动盘轨道和直振轨道表面粘贴聚氨酯耐磨层，避免送料过程中划伤零件表面。整套结构的料盘直径根据单次上料的容量需求设计，常规配置下一次可装填200-500件小型零件，不需要操作人员频繁补料，能大幅降低钻削加工工位的人工劳动强度，提升单机的加工效率，同时避免人工摆料时出现的零件放置位置偏差导致的钻孔不良、钻头崩损问题。
