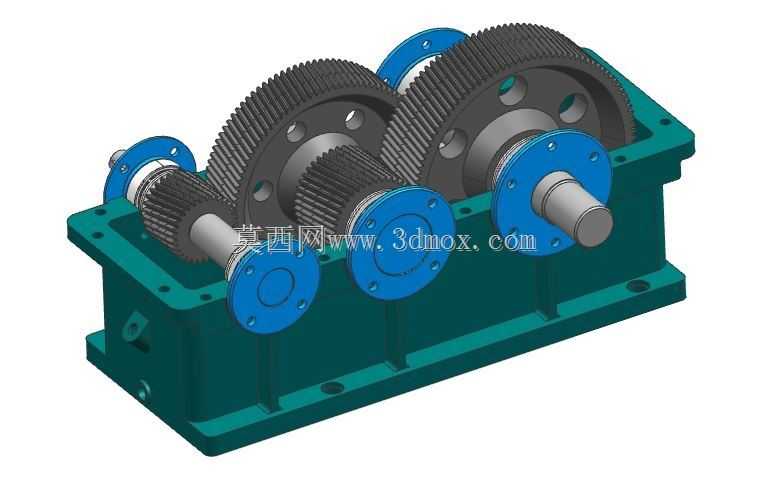

三级展开式圆柱齿轮传动减速箱体结构

　　这款三级展开式圆柱齿轮减速结构，常配套在输送线驱动端、小型机床进给机构、轻工包装设备的动力传输环节，用来匹配原动机高转速低扭矩的输出特性，将动力转换为作业端需要的低转速大扭矩输出，同时通过齿轮啮合的刚性传动保证传动比稳定，避免带传动打滑丢转的问题。从结构设计来看，采用展开式平行轴布局，三根传动轴沿箱体长度方向依次排布，输入轴、中间轴、输出轴的轴伸端均通过法兰端盖定位，端盖与箱体结合面预留密封槽位，可加装密封圈阻挡润滑油泄漏同时阻挡外界粉尘进入箱体内部。齿轮采用直齿+斜齿组合的啮合方案，高速级小齿轮搭配大传动比快速降速，低速级采用宽齿面斜齿轮承载大扭矩，齿部参数经过变位修正，避免根切问题同时提升啮合重合度，降低传动过程中的冲击噪音。

　　箱体采用剖分式铸铁结构，上下箱体通过定位销定位、螺栓锁紧，箱座底部预留安装地脚孔，孔位间距匹配常规工业安装基座的尺寸标准，安装时可直接通过螺栓固定在设备机架的安装平面上，无需额外制作转接板。轴系部件设计时考虑了装配工艺性，每个轴上的齿轮、轴承、轴套都从轴端依次套装，轴肩位置做了退刀槽处理，方便加工时磨削到位，轴承选用深沟球轴承承受径向载荷，轴伸端的键槽采用标准平键尺寸，可直接配套联轴器、链轮、带轮等外接传动件。箱体内部预留了足够的润滑油储油空间，可采用油浴润滑方式给低速级齿轮供油，高速级齿轮可通过齿轮转动带起的润滑油飞溅润滑，箱座侧面预留油位观察孔、底部预留放油螺塞孔，方便日常维护时检查油位、更换润滑油。

　　端盖与箱体之间的调整垫片可用来调整轴承的游隙，补偿加工过程中产生的轴向尺寸误差，保证齿轮啮合时的齿面接触面积符合设计要求，避免偏载导致的齿面过早磨损。整体结构的安装边界充分考虑了通用设备的配套需求，轴伸高度、中心距参数都符合常规传动部件的尺寸系列，选型时可直接根据传动比、额定扭矩参数匹配对应功率的驱动电机，无需对结构做大幅修改即可直接集成到设备的动力系统中。
