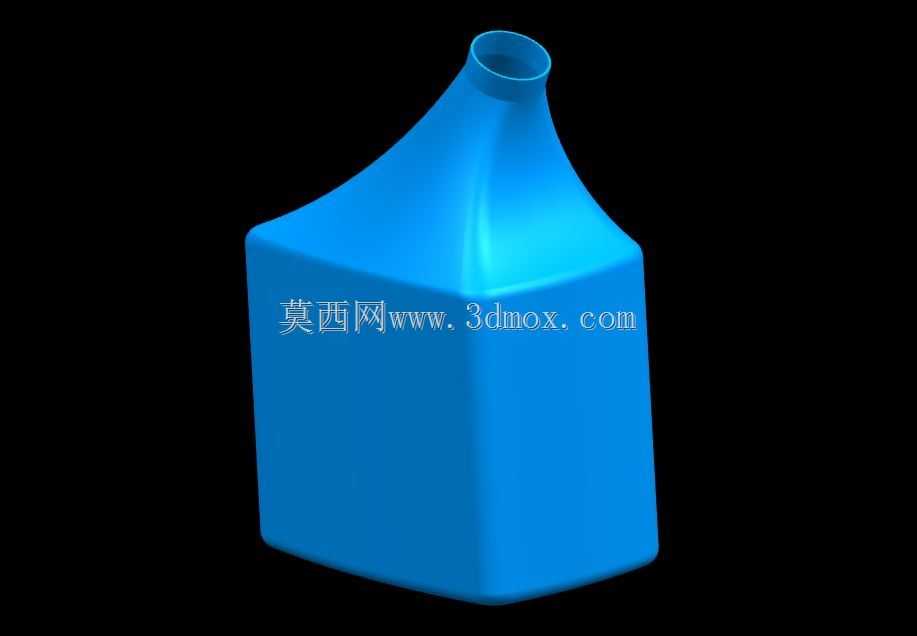

方底窄颈工业储液塑料瓶结构设计

　　这款方底窄颈容器的结构设计，核心围绕小批量液体分装、工位储液的实际工况展开，日常在车间切削液定点加注、实验室试剂暂存、日化类粘稠液体分装场景中适配性极强。不同于常规圆瓶的设计逻辑，瓶身主体采用方正棱柱结构，底部做了R12的圆角过渡，既避免直角位置注塑时出现应力集中导致的开裂问题，也能在工位操作台、物料周转箱内实现紧密排布，相比同容积圆瓶能节省近22%的摆放空间，周转堆叠时也不会出现圆瓶易滚动滑落的问题。瓶身侧壁设计了1.2度的拔模斜度，完全适配注塑成型的脱模需求，侧壁厚度从底部3mm均匀过渡到上部2.2mm，在保证整体结构刚性的前提下，尽可能降低原料用量，空瓶状态下侧壁可承受15N的侧向挤压力，满液状态下从1.

　　2米高度自由跌落至水泥地面，不会出现开裂漏液的情况。颈部采用收窄式锥形过渡结构，瓶口内径设计为18mm，外径24mm，可适配市面通用的螺旋密封盖、尖嘴导流盖，加注液体时收窄的锥形面能起到导流作用，减少液体挂壁残留，倾倒时也能精准控制出液流量，不会出现大口容器易洒漏的问题。瓶口位置做了1.5mm的加厚凸台，螺纹段长度设计为8mm，保证瓶盖旋合后的密封可靠性，即使倒置存放也不会出现渗液情况。从安装适配边界来看，瓶身最大横截面尺寸为120mm*120mm，总高度185mm，可直接放入常规的工位物料盒、标准周转格内，也能适配现有自动化灌装线的方瓶定位夹具，不需要额外调整灌装线的定位工装即可直接上线使用。设计过程中针对瓶身的重心做了优化，

　　满液状态下重心位于瓶身总高度1/3以下的位置，放置时稳定性更强，即使受到轻微的侧向碰撞也不易倾倒。瓶身的外表面做了细磨砂纹理处理，既可以避免注塑表面的缩痕影响外观，也能在操作人员佩戴沾油手套取放时增加摩擦力，减少滑落风险。颈部的锥形过渡段做了等壁厚设计，避免注塑时出现壁厚不均导致的缩水、气泡缺陷，成型后尺寸精度可控制在±0.2mm以内，和瓶盖的配合间隙均匀，密封性能稳定。
