铝型材框架式数控激光加工设备结构

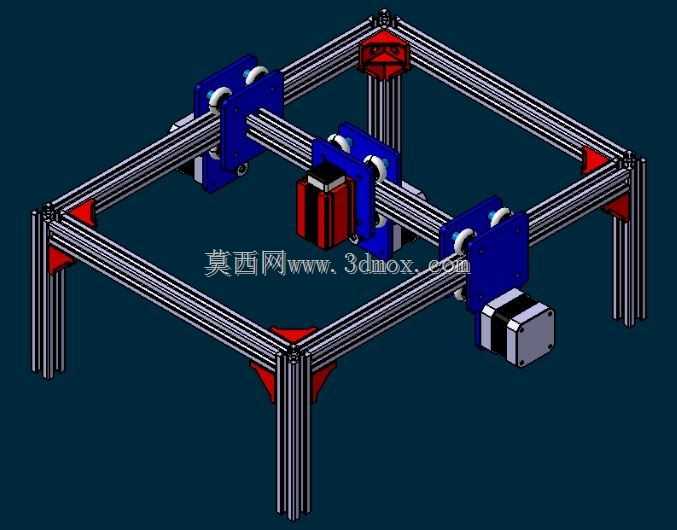

　　这款采用工业铝型材搭建主体框架的数控激光加工设备，核心面向小尺寸非金属薄材的精密切割、打标作业场景，常见于高校创客空间、小型广告加工门店、电子辅料裁切工位，可覆盖亚克力薄板、双色板、薄木片、纸质包装样件、绝缘胶带片材的加工需求，加工幅面适配常规桌面级作业范围，无需占用大型工业场地空间。整体框架选用标准欧标铝型材拼接，角部采用专用角码与三角加强块锁附，无需复杂焊接工序，装配调试阶段可灵活调整跨距与安装平面度，后期维护时也可快速拆解更换受损型材段，框架支脚直接延伸至工作台面形成支撑结构，无需额外配置焊接机脚，整体安装边界可适配常规1.2米宽度的工业工作台，放置时预留后侧100mm走线空间即可满足布线与散热需求。

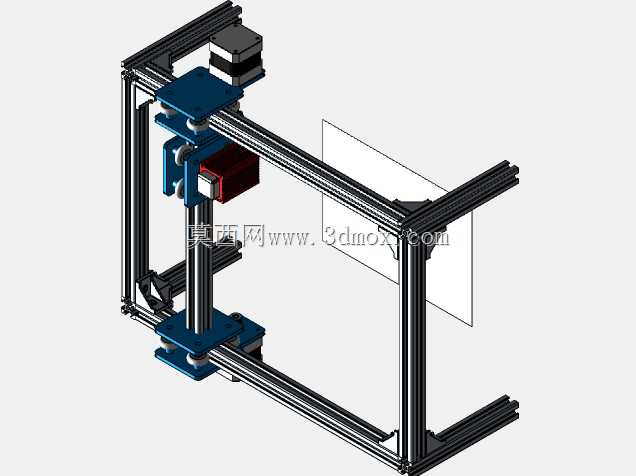

　　传动系统采用双轴直线光轴搭配线性滑块的布局，X轴横梁跨接在Y轴两侧的滑动模组上，各轴均通过步进电机配合同步带传递动力，可实现0.1mm级的重复定位精度，激光执行模组直接挂载在X轴滑块座上，模组安装座预留了标准激光头的安装孔位，可根据加工需求更换不同功率的激光发射组件，光路调整空间充足，无需额外增设复杂的反射镜架调整结构。设计阶段优先考虑了装配的便捷性，所有运动部件的安装座均采用模块化设计，滑块预紧力可通过侧部顶丝微调，同步带张紧结构集成在电机安装座上，无需拆解主体框架即可完成皮带张紧度调整，电气走线可直接嵌入铝型材的槽道内，配合专用线槽盖板实现规整布线，避免运动过程中线缆拖拽磨损。设备的运动行程经过合理匹配，

　　Y轴有效行程覆盖框架内部的大部分横向空间，X轴有效行程可满足幅面内任意点位的加工 reach，Z轴方向预留了激光头焦距微调的手动调节结构，可适配不同厚度工件的焦距校准需求，加工时工件直接放置在框架中部的支撑网格上，无需复杂的夹具固定，针对轻薄工件可额外配置压条即可完成装夹。从结构刚性角度来看，铝型材框架的截面选型经过受力校核，在高速运动启停过程中不会产生明显的共振形变，角部的红色三角加强块可抵消运动过程中产生的侧向扭力，保证长期运行后的框架精度保持性，各运动轴的光轴两端均采用支撑座固定，同轴度可通过安装座的调节螺丝校准，避免运行过程中出现卡顿、爬行问题。
