带扳手手动三爪钻夹头结构设计

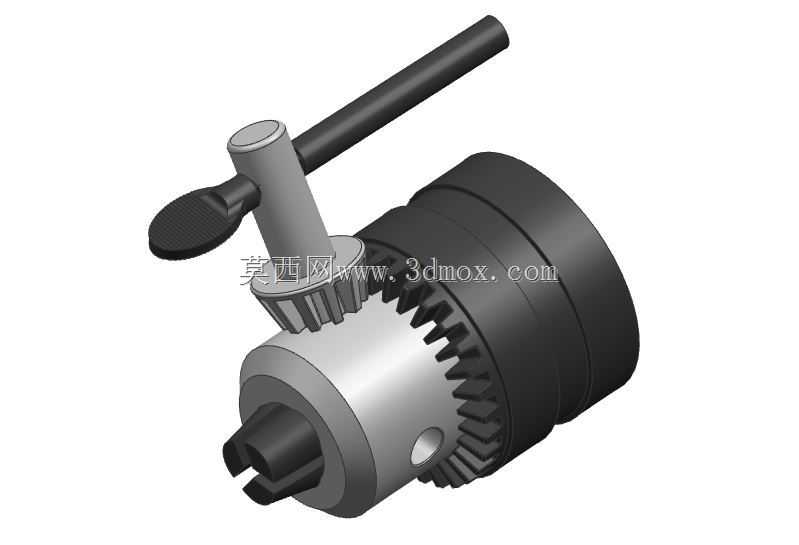

　　这款手动三爪钻夹头是钻削加工场景中应用极为广泛的工装附件，日常适配台式钻床、手持电钻、铣床等设备的主轴输出端，核心作用是装夹直柄麻花钻、铰刀、丝锥等回转切削刀具，保障刀具在高速回转切削过程中保持稳定同轴度，避免刀具偏摆引发的孔径超差、崩刃甚至刀具飞出的安全隐患。从结构设计逻辑来看，该夹头采用锥齿轮啮合传动方案，配套的扳手插入夹头外周的伞齿孔转动时，会带动夹头内部的丝圈旋转，进而驱动三个均布的卡爪沿夹头本体的径向导槽同步做向心或离心移动，实现对不同直径刀具的夹紧与松开动作，三个卡爪的同步进给精度直接决定了装夹后的刀具跳动量，建模过程中需要严格控制卡爪导槽的等分角度公差、伞齿轮的啮合侧隙，避免出现卡爪行程不同步导致的装夹偏心问题。

　　从安装边界来看，该夹头尾部采用标准莫氏锥孔连接结构，可直接与对应锥度的机床主轴或钻接杆配合，依靠锥面的自锁摩擦力传递切削扭矩，无需额外紧固件即可完成快速装拆，夹头本体的外径尺寸适配常规钻床的主轴防护间隙，不会在主轴回转过程中与周边防护结构发生干涉。卡爪的夹持面设计有细密的防滑齿纹，能够在夹紧状态下嵌入刀具柄部的微观表面，增大接触摩擦力，即便是承受较大轴向进给力的钻削工况，也不会出现刀具打滑移位的问题。夹头外露的齿圈部分做了发黑防锈处理，既提升了表面耐磨性能，也能避免车间切削液、油污长期侵蚀导致的锈蚀卡滞，配套的T型扳手采用杠杆力臂设计，操作人员无需施加过大的手动力即可输出足够的夹紧力矩，同时扳手与夹头齿圈的配合部位做了圆角过渡，

　　频繁插拔使用也不会出现齿部崩损的问题。在实际产线应用中，这类夹头除了常规金属切削场景，也可适配装夹打磨头、抛光轮等附件，完成小型工件的去毛刺、表面抛光工序，卡爪的行程范围覆盖了常规小直径孔加工的刀具尺寸区间，能够满足绝大多数通用加工场景的装夹需求，建模时还原了内部的齿形配合、卡爪导向结构，可直接用于夹头的结构优化、工装适配设计参考。
