小型航模活塞式发动机机体结构设计

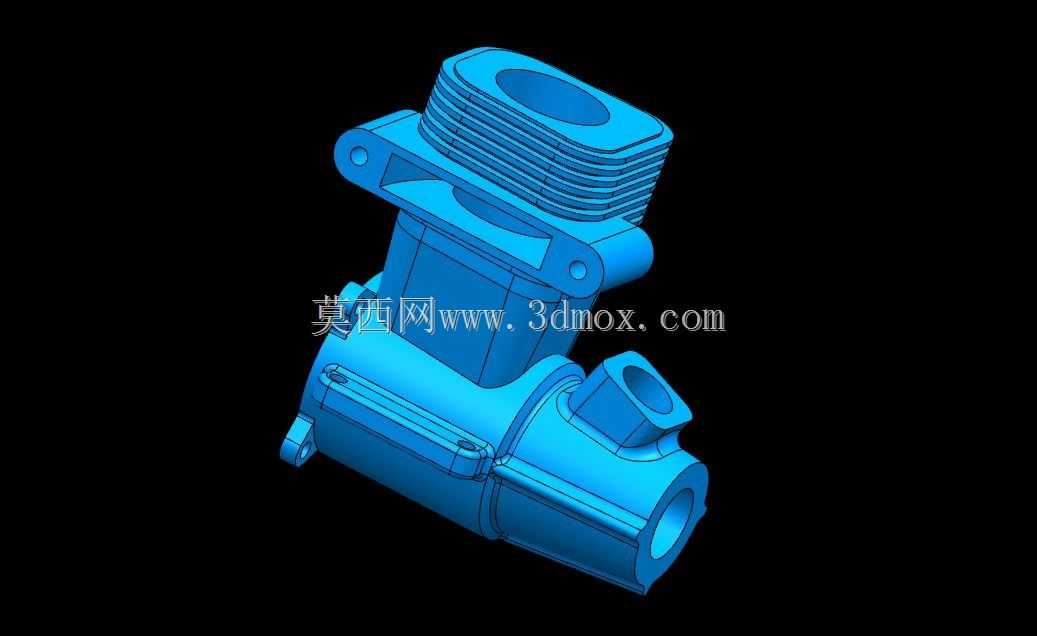

　　这款机体是小型两冲程活塞式航空发动机的核心承载构件，主要适配6s动力级别的固定翼航模、小型无人飞行器使用，作为整台发动机的装配基体，它需要承纳曲轴连杆运动组件、气缸散热段、混合气进气通道、排气接口以及安装固定支耳，所有配合面的位置精度直接决定发动机的装配压缩比、运转平顺性与输出功率稳定性。从结构设计来看，上部的散热鳍片采用等间距环形排布，鳍片厚度与间距经过匹配，在保证轻量化的同时满足小排量发动机高转速运转时的风冷散热需求，避免连续大油门工况下缸体过热导致的动力衰减与零件磨损加速；中部的主腔体为曲轴回转空间，侧壁预留的凸台结构用于安装轴承定位台阶，保证曲轴回转的同轴度公差，侧方斜置的凸台为进气道接口，对应化油器或者电喷节流阀的安装位，

　　接口的密封平面平面度要求控制在合理范围内，防止混合气泄漏影响空燃比稳定性。下部的安装支耳采用对称式布局，预留的通孔用于将发动机整体固定在航模的防火墙上，支耳的位置与中心高经过匹配，保证输出轴与螺旋桨的同轴度，避免运转时产生额外振动；侧方的圆柱形凸台为排气接口，可对接消音器组件，引导废气排出同时降低运转噪音。设计过程中需要重点考量各壁厚的均匀性，避免压铸或者机加工过程中出现应力集中导致的变形，所有油路、气道的转折处都做了圆弧过渡，减少气流阻力与润滑油流动阻力，同时在运动件的配合位置预留了合理的公差带，兼顾装配便利性与运转密封性。这类小型航发机体的外形尺寸紧凑，安装边界需要匹配对应级别的航模机身防火板尺寸，

　　输出轴的中心高度要匹配螺旋桨的离地间隙，避免螺旋桨旋转时触碰机身或者地面，整体重量控制也直接影响飞行器的整机推重比，因此在结构设计时在保证强度的前提下尽可能去除非承载区域的多余材料，实现轻量化与结构强度的平衡。在实际使用场景中，这类机体不仅用于航模爱好者的组装调试，也可作为小型工业级无人机的动力单元承载结构，在植保、航拍等小型无人飞行器场景中提供稳定的动力输出基础，其结构的可靠性直接决定动力系统的使用寿命，因此各安装位的位置精度、材料的耐热性与结构刚度都是设计时的核心考量点。
