多工位辊轴式工件承载输送模组结构

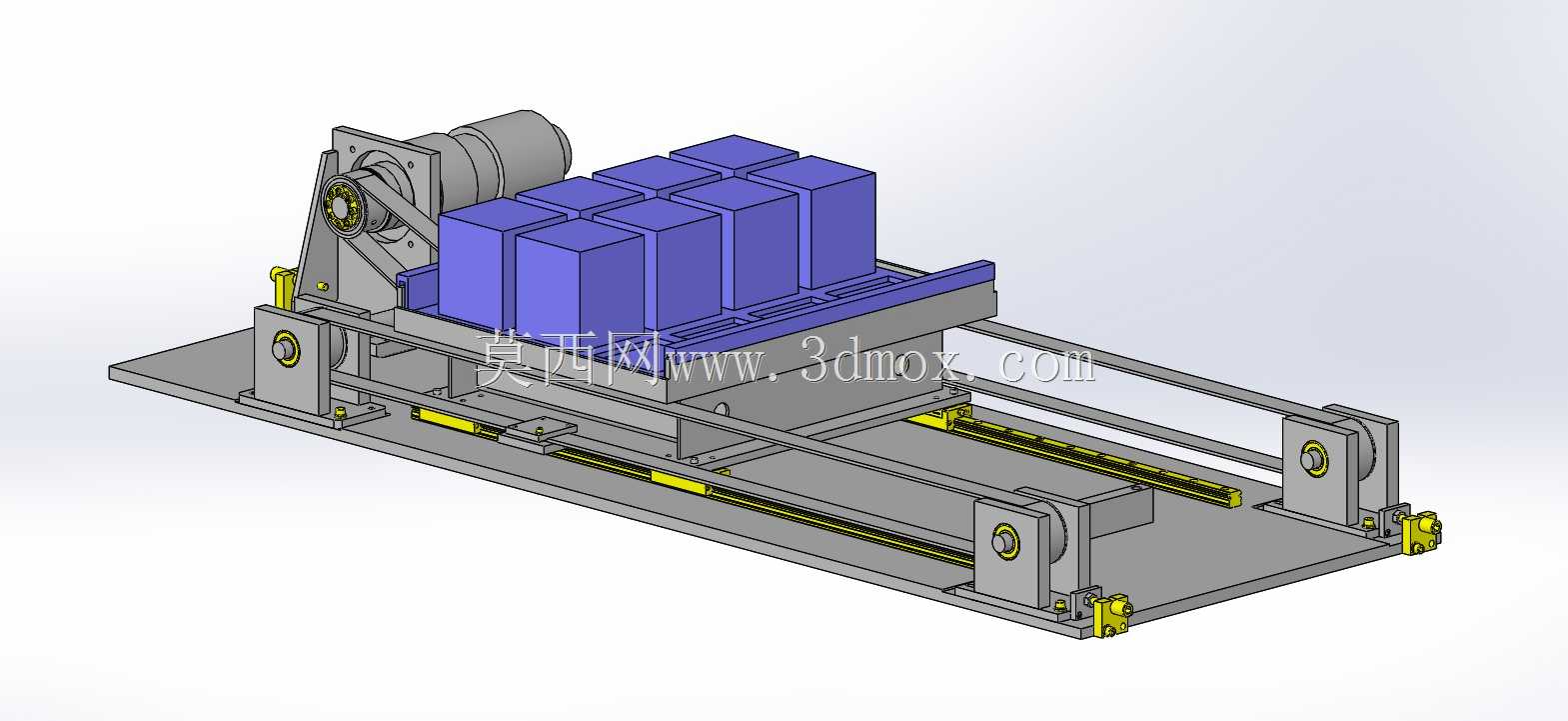

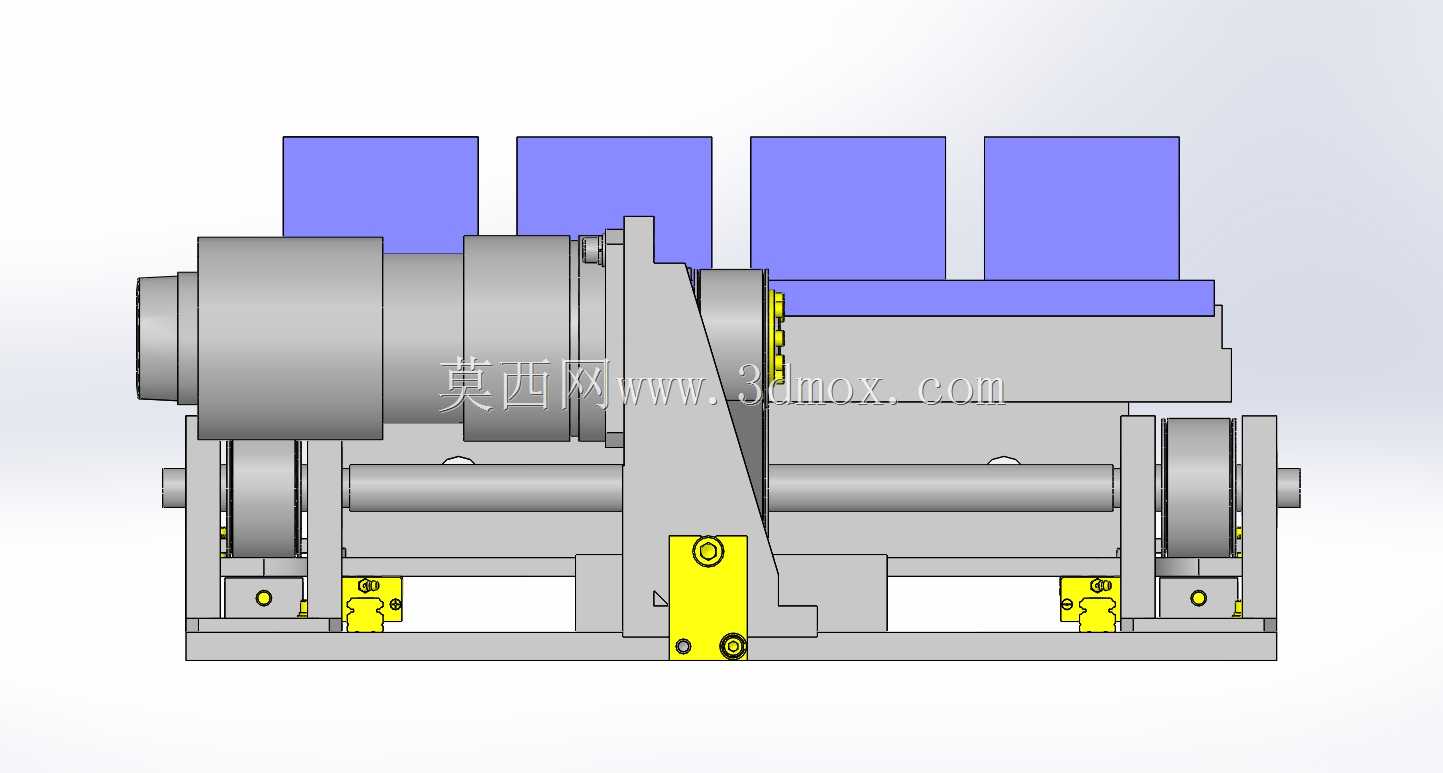

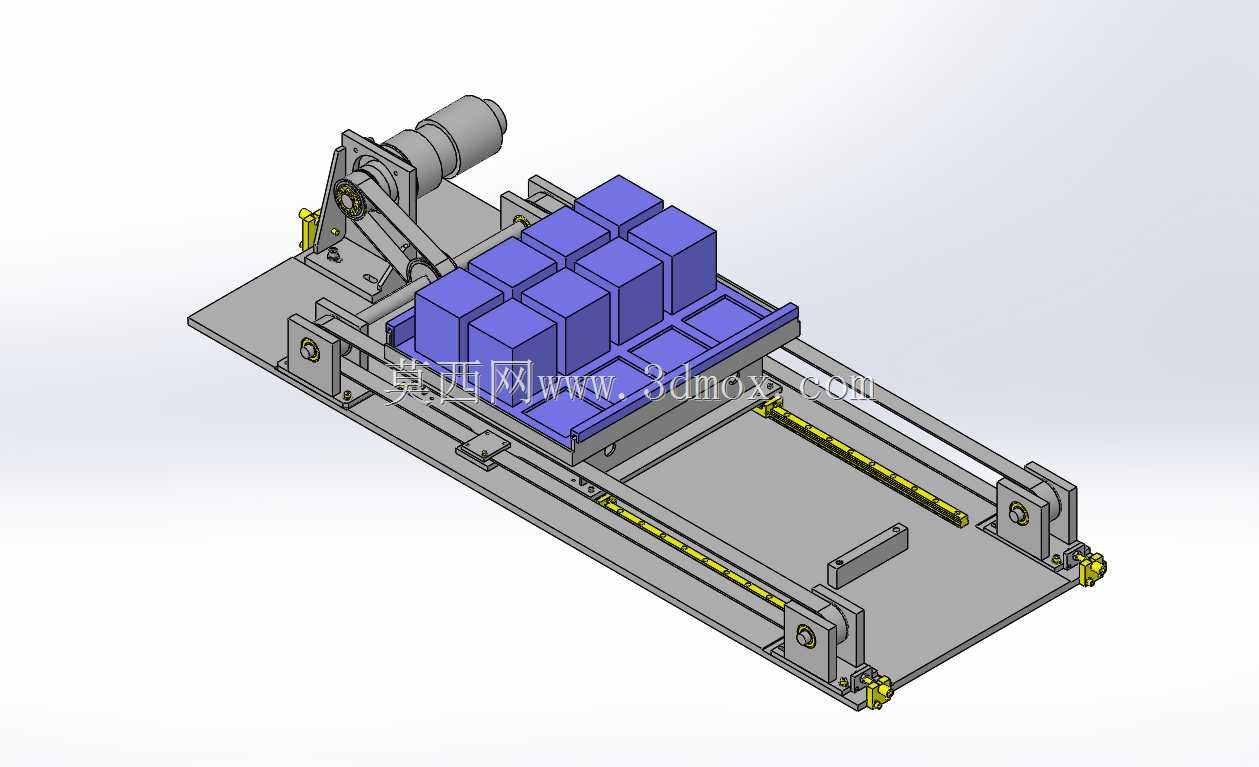

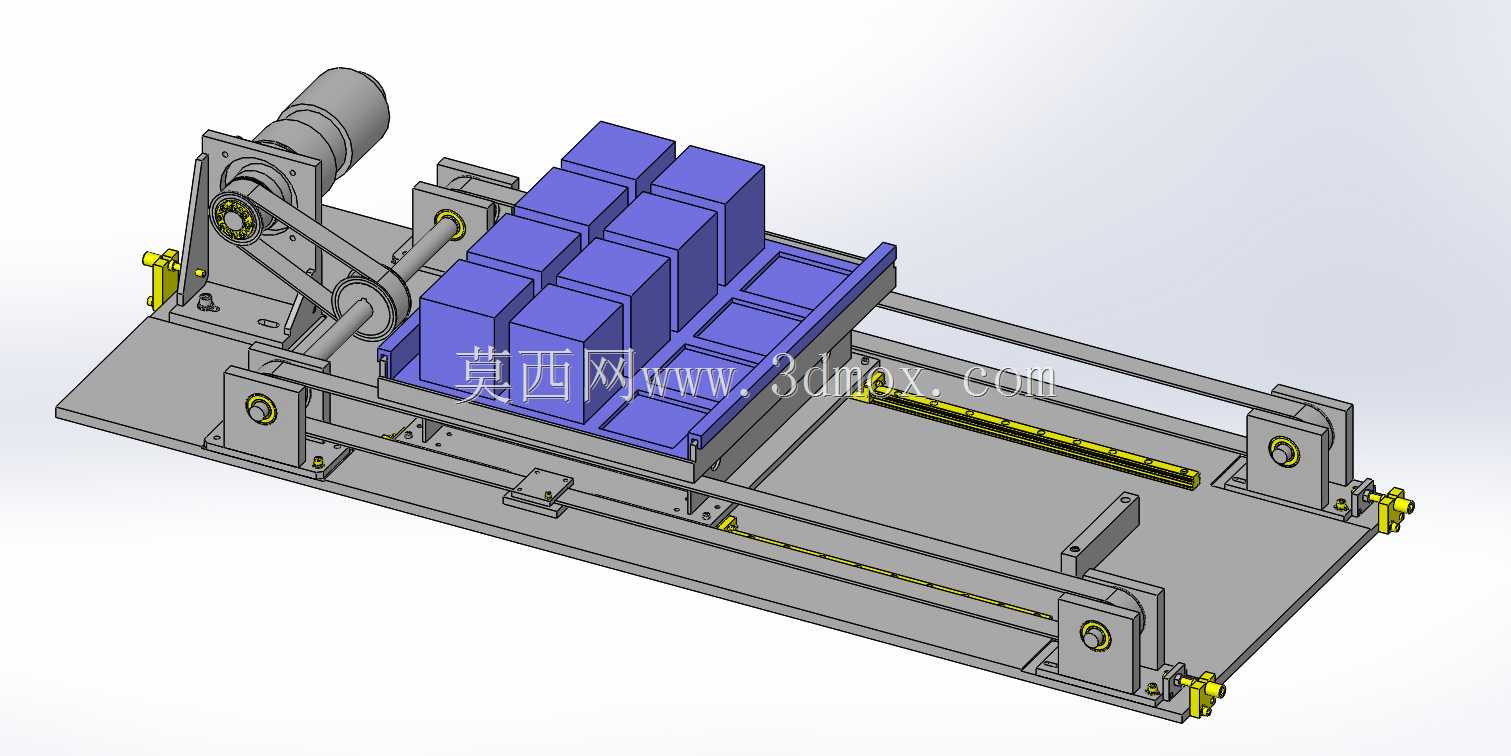

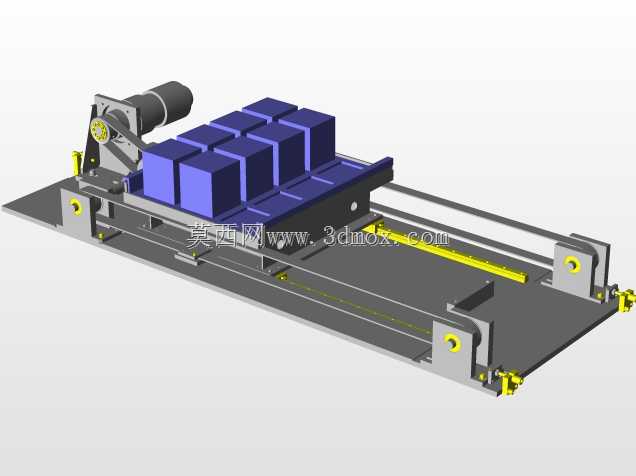

　　这套辊轴式承载输送结构，主要面向平板类工件的工序间转序、定位加工场景设计，常见于3C零部件加工、小型钣金件冲压连线、光伏小片材转运工位，可直接集成在自动化产线的接驳段，替代传统皮带输送易打滑、定位精度不足的问题。从结构布局来看，主体采用双侧墙板支撑的框架形式，底部通过可调式脚座与安装基准面连接，可根据现场地面平整度调整整体水平度，安装时需保证两侧墙板的平行度公差控制在0.05mm以内，避免辊轴运转出现卡滞。上部的四根紫色挡块为工件侧定位基准，采用可拆卸式设计，可根据待输送工件的宽度尺寸调整安装间距，适配不同规格的平板类工件上料定位，挡块工作面镶嵌有低摩擦系数的耐磨垫片，减少工件推送过程中的表面划伤。

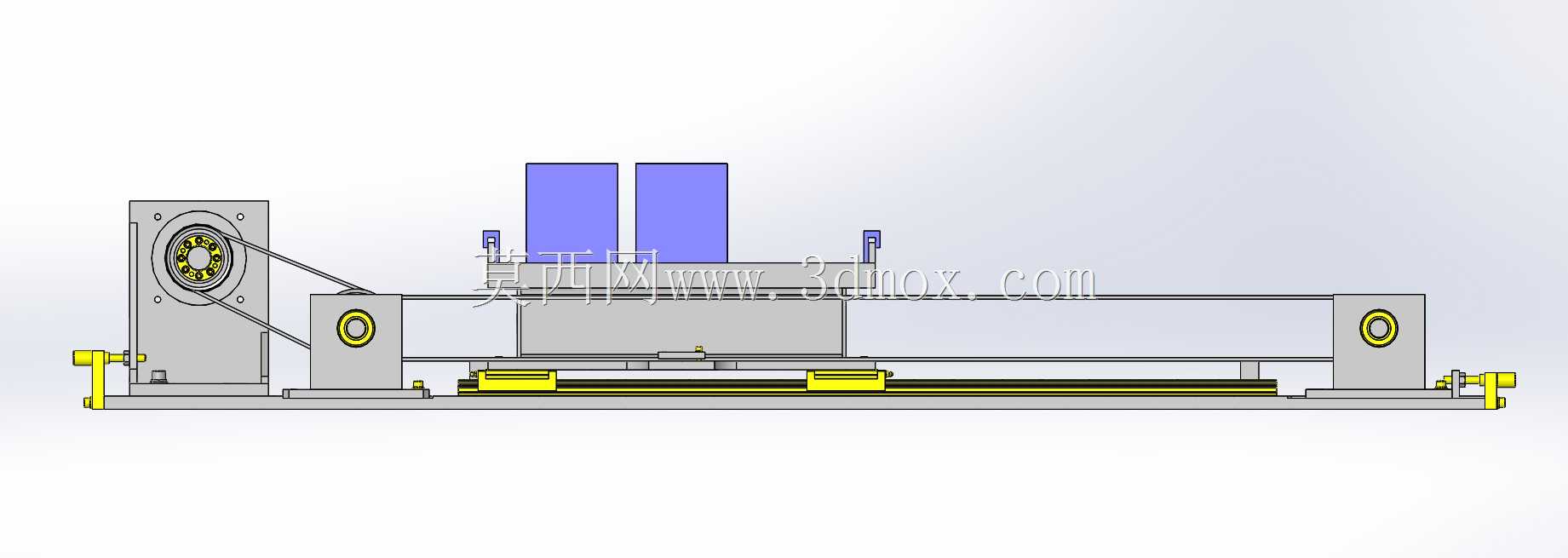

　　核心的输送执行部分采用双辊轴平行布置，辊轴两端通过带座轴承固定在墙板上，其中一端预留了动力输入接口，可根据产线节拍需求匹配伺服电机或者减速电机驱动，实现工件的定距输送，辊轴表面做了硬质阳极氧化处理，耐磨性能提升的同时也避免了金属碎屑粘附在辊面影响输送平稳性。下部的黄色组件为快速夹紧定位机构，当工件输送到指定加工工位时，夹紧块在气缸驱动下伸出，顶住工件底部的定位边，实现工件的完全固定，满足后续钻孔、检测、贴装等工序的位置精度要求，夹紧块的行程预留了15mm的调节量，可兼容不同厚度的工件装夹需求。设计过程中特意将所有传动部件都布置在墙板内侧，外部无突出的旋转结构，避免现场操作人员误触引发安全隐患，同时整体机架的安装孔位都做了沉头处理，

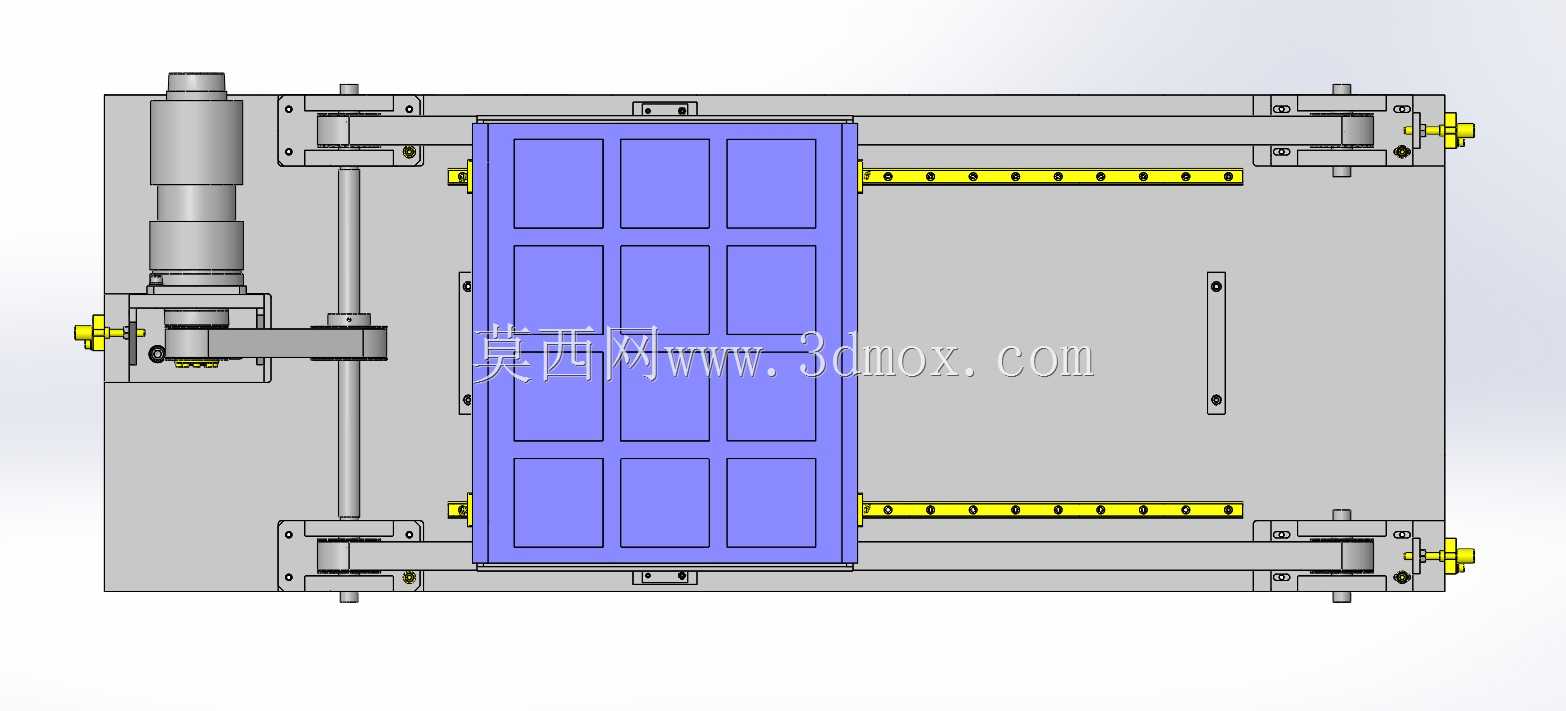

　　螺栓安装后不突出安装面，不会对工件输送造成干涉。整体结构的横向安装边界控制在800mm以内，纵向宽度为320mm，整体高度不含顶部挡块为210mm，可直接嵌入多数现有自动化产线的机架空位，不需要对原有产线做大规模改造，降低产线升级的改造成本。在维护性设计上，所有辊轴、夹紧组件都采用快拆式连接结构，不需要完全拆解机架就可以单独更换磨损的轴承或者夹紧块，日常维护只需要定期给轴承加注润滑脂，检查夹紧块的磨损情况即可，大幅降低后期运维的工作量。
