磨床配套自动送料执行机构设计

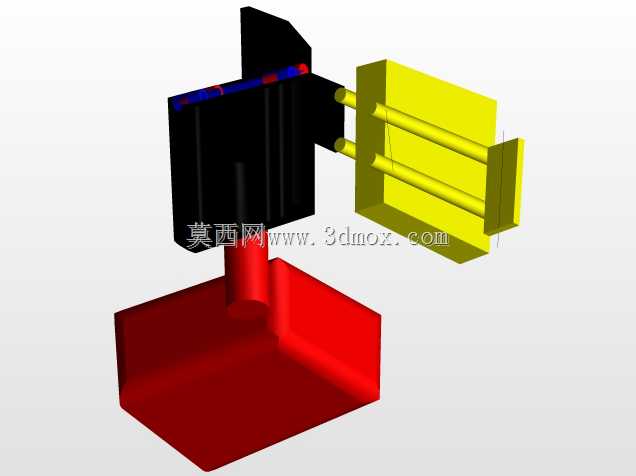

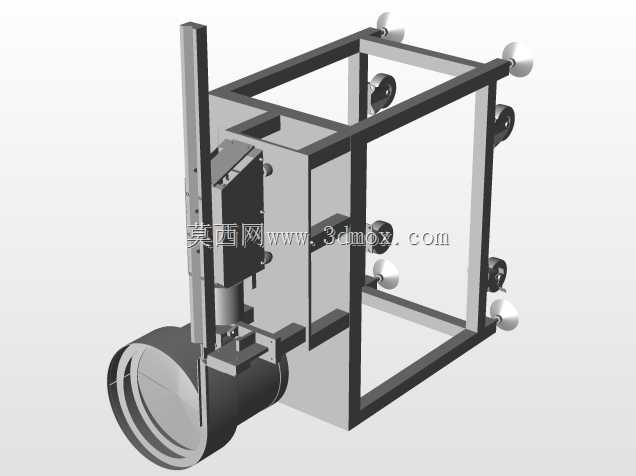

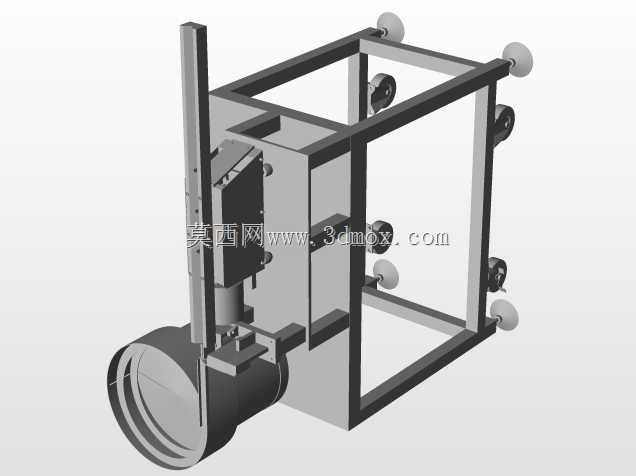

　　在平面磨床、外圆磨床的批量加工场景中，手动上下料的重复操作不仅占用操作人员大量值守时间，还容易因送料位置偏差导致磨削余量不均，甚至引发工件磕碰报废，这套自动送料机构正是针对磨床加工工位的上下料痛点设计，可直接适配多数中小型卧轴矩台磨床的工作台安装位，无需对原有磨床主体结构做大规模改造。从结构布局来看，整套机构分为三个核心功能段：底部的安装基座采用六边形沉台结构，可通过T型螺栓直接固定在磨床工作台侧方的延伸安装面上，基座的高度经过匹配设计，送料到位后工件的中心高度与磨床砂轮的磨削作业中心高度完全重合，避免额外加装高度调整垫块带来的刚性损失。中部的立柱支撑段采用箱型截面设计，内部预留了驱动组件的安装空腔，既可以搭载气缸做直线往复推送，

　　也可根据加工节拍需求换装伺服电动缸实现进给速度的分段可调，立柱与基座之间设置了定位止口，安装时可快速完成同轴找正，大幅缩短现场调试的对位时间。前端的物料承载推送组件采用双导杆平行布局，相比单杆推送结构，双导杆可承受更大的偏载力矩，推送长度尺寸覆盖磨床常用的小型工件加工行程范围，推送过程中不会出现卡滞、偏摆问题，承载台的工作面做了防滑处理，可适配块状、轴类等多种常见磨加工工件的装夹定位需求。设计过程中充分考虑了磨床作业环境的特殊性，所有运动副的位置都预留了防尘密封的安装空间，可阻挡磨削过程中产生的金属碎屑、切削液进入运动配合面，降低日常维护的频次；机构的整体外轮廓做了倒角处理，避免操作人员上下料时被尖锐棱边刮碰，

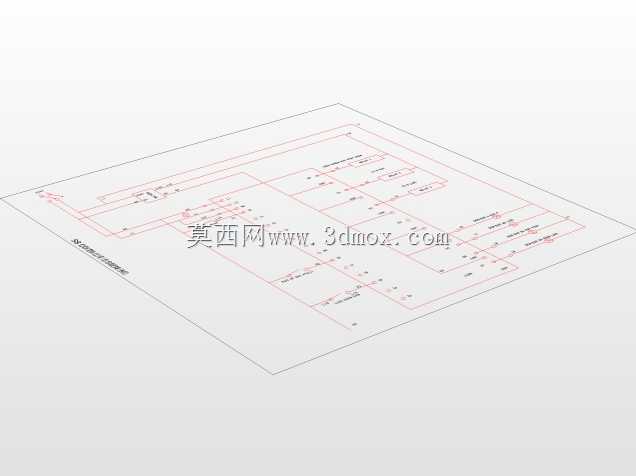

　　同时所有运动部件的行程末端都设置了硬限位结构，防止驱动组件误动作时超程撞击磨床本体。在安装边界上，整套机构的横向占用宽度控制在磨床工作台侧方的空余空间范围内，不会干涉磨床原有工作台的纵向进给运动，也不会遮挡操作人员观察磨削状态的视线，送料动作的节拍可与磨床的加工循环做联动匹配，工件磨削完成退刀后，机构可自动完成待加工工件的上料推送，将单批次加工的上下料辅助时间压缩七成以上，同时送料位置的重复定位精度可控制在磨削工艺允许的公差范围内，保证每一件工件的磨削起始位置一致，有效提升批量加工的尺寸一致性。
