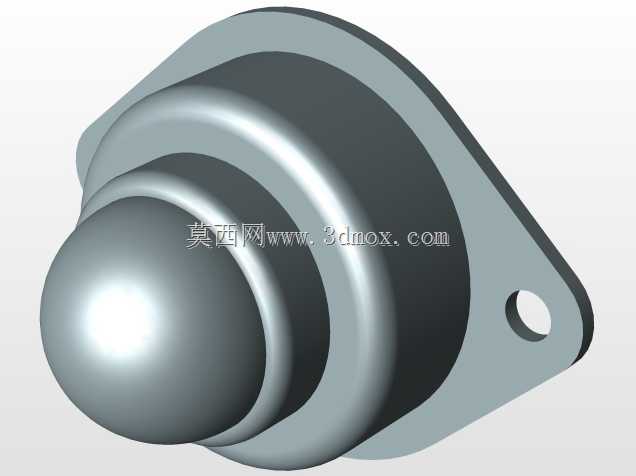

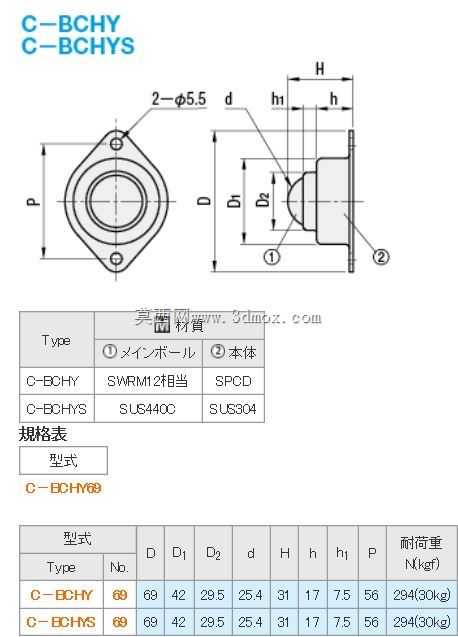

带菱形法兰安装座的万向球头支撑构件

　　这类带菱形法兰安装座的球头构件，常被应用在工装夹具定位、输送线万向承托、小型设备柔性支撑等场景中，核心作用是通过端部可多向转动的光滑球头，实现被承托物件的灵活位移调整，同时依靠带安装孔的法兰底座完成自身与安装基面的可靠固定。从结构设计逻辑来看，整体采用同轴阶梯式的壳体布局，球头外露端做了大圆角光滑处理，避免接触工件时产生刮擦损伤，球头与内部衬套的配合间隙控制在合理范围，既保证转动顺滑无卡滞，又不会出现过大旷量影响支撑精度。法兰底座采用菱形切边结构，相比圆形法兰能在狭窄安装空间内减少占用面积，单侧预留的贯通安装孔可配合螺栓完成快速固定，安装时需注意基面的平面度公差，若基面倾斜度过大会导致球头受力偏载，长期使用会加剧内部衬套的磨损，

　　缩短构件使用寿命。阶梯状的壳体部分每一段的直径差都做了过渡圆角处理，没有尖锐的应力集中棱边，在承受径向冲击载荷时，应力能顺着圆角均匀分散到壳体整体，不会在阶梯衔接处出现断裂风险。实际选型应用时，要根据被承托物件的重量核算球头的额定静载荷，同时确认法兰安装孔的中心距与安装基面的预留孔位匹配，球头外露高度要满足工件的位移行程需求，避免工件移动时与壳体端部发生磕碰。建模过程中，球头的球面度公差需要严格控制，若球面成型精度不足，转动时会出现顿挫感，直接影响工件调整的顺滑度；法兰安装孔的位置度公差也要纳入设计考量，孔位偏移会导致安装时螺栓强行穿入，产生额外的装配应力，长期使用下可能造成法兰底座变形。这类构件在3C产品组装工装、轻型物流输送线、小型检测设备的定位工位中应用十分广泛，相比固定式支撑柱，它能允许工件在平面内做小范围的多向滑动调整，降低工件对位时的操作难度，同时金属材质的壳体与球头具备不错的耐磨性能，常规工况下无需频繁维护更换。
