1.5kW法兰安装式TungLee减速电机结构

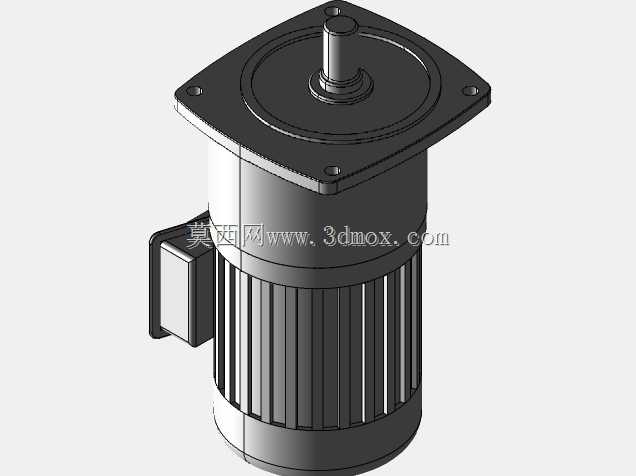

　　这款法兰安装式1.5kW电机常配套在轻工输送线、小型自动化专机、食品包装设备的动力端，作为整套设备的动力输出核心，负责将电能转化为适配负载转速的机械扭矩，匹配中低负载连续运转的工况需求。从结构设计来看，模型还原了立式方形法兰安装的典型结构，输出轴端的法兰盘预留四个对称安装孔，安装时可直接通过螺栓将电机固定在设备的安装立板或者减速机输入端法兰面上，无需额外制作过渡安装支架，能有效缩减设备动力段的轴向安装尺寸，适配安装空间紧凑的设备布局。电机本体的散热筋沿轴向均匀排布，在连续运转过程中可通过增大壳体与空气的接触面积带走绕组产生的热量，避免长时间负载运行出现过热退磁的问题，侧置的接线盒预留了线缆接入的密封空间，

　　方便现场布线时做进线防护处理，适配车间多尘、有少量溅水的常规工业环境。输出轴采用标准圆柱轴伸设计，可通过键连接配合联轴器、链轮或者同步带轮传递扭矩，轴伸的长度与直径匹配常规1.5kW级减速电机的通用安装尺寸，选型替换时无需重新加工配套的传动连接件，能降低设备维护的替换成本。建模过程中严格还原了各部件的装配边界，法兰安装面的平面度、安装孔的孔位公差、输出轴的同轴度都按照实际工业产品的公差要求做了对应约束，导入装配环境时可直接做干涉检查，验证设备整体布局中动力段与周边结构件的间隙是否合理，避免实际加工组装时出现部件碰撞、安装孔位错位的问题。这类法兰安装电机相比底脚安装式的同功率电机，安装对中难度更低，

　　立式布置时不会出现底脚安装长期受震动导致螺栓松动移位的问题，在立式搅拌设备、垂直输送机构、顶升移栽机构这类需要立式动力输出的场景中应用十分广泛，模型完整还原了产品的外部轮廓与关键安装尺寸，可直接用于设备方案阶段的布局设计、装配干涉验证，也可作为非标设备动力选型阶段的三维参考样板，帮助结构工程师快速完成动力段的布局排布，减少重复建模的工作量。
