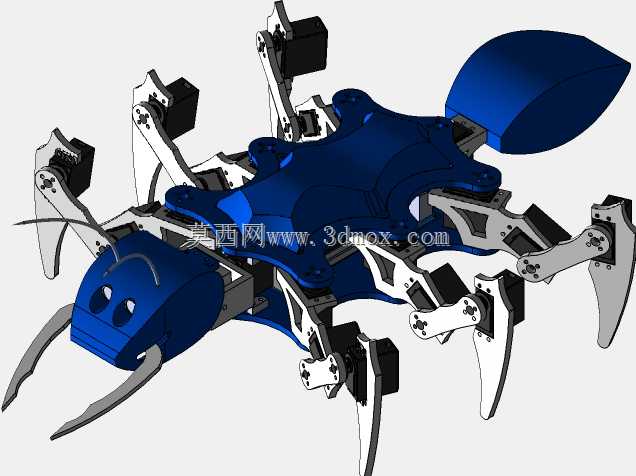

Arduino控制仿生六足蚂蚁机器人结构设计

　　这款仿生六足蚂蚁移动平台，主要面向狭小空间巡检、教学实验、多地形探测场景设计，依托六足步态的地形适应优势，可在非结构化路面完成平稳移动，弥补轮式、履带式移动机构在碎石、台阶、狭窄缝隙场景的通行短板。整体结构采用模块化分块设计思路，躯干主体为一体化承载壳体，内部预留控制板、电池、舵机驱动模块的安装腔体，所有安装孔位均按照标准舵机的安装尺寸做公差匹配，舵机嵌入腿部关节的安装槽内，减少额外固定支架带来的重量冗余。六条腿采用对称三对排布，每侧三条腿的关节转动范围做了限位设计，避免步态运行过程中出现杆件干涉，单腿分为股节、胫节两段，通过舵机输出轴直接驱动关节转动，足端做圆弧过渡处理，减小与接触面的压强，提升在光滑、松软接触面的抓附稳定性。

　　头部位置预留传感器安装位，可搭载红外避障模块、视觉摄像头，前端的仿生颚部结构可根据需求加装小型夹持执行件，完成轻量物件的拾取动作。尾部腔体主要用于容纳供电电池，平衡整机前后重量分布，避免步态运行时出现重心前倾导致的倾覆问题。设计过程中对腿部杆件的受力做了简化校核，杆件采用镂空结构，在保证结构刚度的前提下降低整机自重，所有转动关节的配合面预留0.2mm装配间隙，避免3D打印加工后的公差累积导致关节卡滞。整机的安装边界充分考虑了元器件的走线空间，躯干壳体侧面预留走线槽，舵机连接线可沿槽体接入主控板，避免腿部运动过程中出现线材拉扯、磨损的问题。步态控制层面依托Arduino开源平台做二次开发，可实现三角步态、波浪步态的切换，

　　对应不同的移动速度与地形适应需求，平地快速移动时采用三角步态，将六条腿分为两组交替支撑，提升移动效率；复杂地形下切换为波浪步态，单腿依次抬升落地，保证任意时刻至少有三条腿形成稳定支撑面，提升越障过程的平稳性。结构装配时无需额外定制连接件，全部采用标准紧固件完成各模块的拼接，便于后期的维护与零件替换，腿部杆件与躯干主体的连接位置做了加强筋处理，抵消足端落地时的冲击载荷，延长结构的使用寿命。
