日精G3系列卧式齿轮减速电机结构

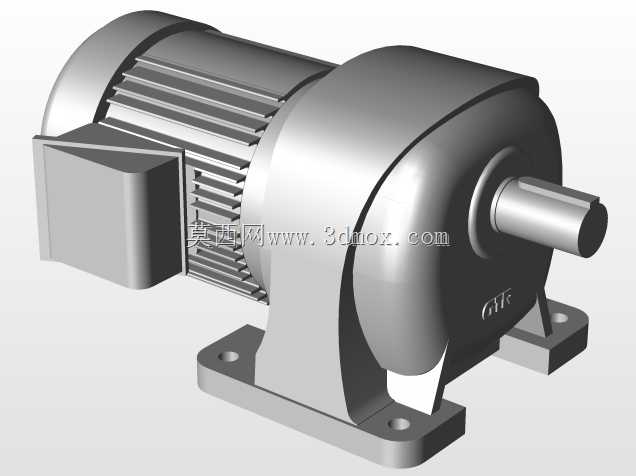

　　这款卧式齿轮减速电机集成了驱动电机与齿轮减速单元，是工业传动场景中应用极广的动力输出部件，常见于自动化生产线输送辊道、小型包装设备驱动端、食品加工机械传动工位、轻工纺织设备的动力输入段，能够在低转速工况下输出大扭矩，匹配不同负载设备的转速与扭矩需求，避免原动机直接输出时转速过高、扭矩不足无法带动负载的问题。从结构设计来看，模型完整还原了产品的一体化铸造成型壳体，电机段外壳带有均匀分布的轴向散热筋，能够在设备持续运行过程中增大散热面积，将绕组产生的热量快速传导到外界空气中，避免长期高温运行导致的绝缘老化问题。减速箱段采用圆润的过渡壳体结构，内部容纳多级渐开线圆柱齿轮传动副，通过不同齿数比的齿轮啮合，

　　将电机转子的高转速按照固定传动比降低到输出端需要的工作转速，同时按照传动比放大输出扭矩，适配负载端的动力需求。安装部分采用卧式底脚安装结构，底脚带有两个对称分布的安装通孔，安装时可以通过螺栓将整机固定在设备的安装基座平面上，保证运行过程中整机的稳定性，降低传动振动带来的位置偏移风险。输出轴为实心圆柱轴结构，标注的轴径尺寸为32mm，设计选型时可以匹配对应内径的联轴器、链轮或者皮带轮，实现与负载端的动力连接，轴伸长度符合通用安装规范，能够兼容常规标准传动连接件的装配尺寸。接线盒设置在电机壳体的侧上方，采用凸起的盒体结构，方便现场布线时将动力线缆接入电机绕组接线端子，接线盒的防护结构能够避免日常运行中灰尘、

　　飞溅液体侵入接线部位造成短路故障。整机的重心经过优化设计，落在底脚安装面的中心区域，卧式安装后不会出现偏重倾斜的问题，运行时的动平衡表现更好，能够降低高速运转过程中的振动与噪音。建模过程中完整还原了各部件的装配关系，壳体的分型面、安装孔的倒角、散热筋的拔模角度都按照实际加工工艺做了还原，能够直接用于设备布局时的干涉检查、安装空间校核，也可以作为传动方案选型时的三维参考，帮助设计人员快速确认该型号减速电机的安装边界、轴伸配合尺寸，提前在整体设备布局中预留对应的安装位置与操作维护空间，避免后期装配时出现尺寸不匹配、安装空间不足的问题。
