住友直角三相减速电机结构设计

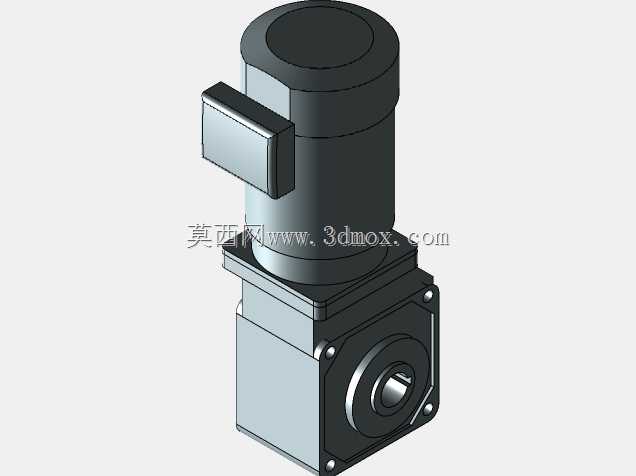

　　这款直角布置的减速电机，在自动化产线、输送设备、小型专用机床的进给单元中应用十分广泛，区别于直联式电机的同轴输出结构，直角转向的输出形式能大幅压缩设备轴向安装空间，很多布局紧凑、动力输入与输出方向需要垂直转换的工位，都会优先选用这类结构的驱动部件。从结构设计逻辑来看，电机本体与减速箱采用一体化集成设计，输出端为空心轴孔结构，可直接套装在设备的从动轴上，省去了额外的联轴器、传动链轮等连接部件，既减少了传动链路的间隙累积，也能降低装配环节的对中难度，现场安装时只需通过减速箱法兰面的四个安装孔完成定位固定，即可实现动力的稳定传递。电机本体的接线盒布置在机身侧上方，接线端子的朝向预留了足够的接线操作空间，

　　现场布线时无需额外调整电机安装角度就能完成线缆接驳，接线盒的防护结构能适配多数车间的常规生产环境，避免日常作业中的切削液、粉尘侵入接线腔造成电气故障。减速箱部分采用直角锥齿轮搭配行星减速的传动结构，在保证大减速比输出的同时，能将电机的高转速低扭矩输出转换为低转速大扭矩的动力输出，适配多数需要低速重载驱动的工位需求，箱体的加强筋结构沿着受力方向布置，既提升了箱体的结构刚性，承受大扭矩输出时的箱体形变，也能在设备运行过程中增大散热面积，帮助减速箱内部的齿轮油快速散出工作热量，避免长时间高负载运行下的油温过高问题。从安装边界来看，电机本体的圆柱形机身外径、减速箱的方形安装法兰尺寸、输出空心轴的孔径与键槽规格，

　　都严格对应常规同功率段减速电机的安装尺寸互换标准，设备改造替换时无需重新加工安装位，就能直接完成替换适配。设计建模过程中，对电机机身的散热筋结构、接线盒的安装定位、减速箱的密封槽位置、输出轴的轴承位公差都做了完整还原，能直接用于设备布局的干涉检查、安装工位的空间校核，也可作为同类型传动部件选型时的三维参考模型，帮助结构设计人员在方案阶段就完成动力部件的空间排布，避免后期装配时出现部件干涉、安装空间不足的问题。这类集成式减速电机的输出扭矩覆盖范围广，运行噪音低，长期运行的稳定性表现优异，在轻工包装、物流输送、非标自动化设备的驱动单元中，是十分常用的动力部件，建模时对各个装配面的公差配合、连接螺栓的位置都做了对应还原，能完整呈现产品的实际装配关系。
