中压真空断路器施耐德Evolis145提取表结构设计

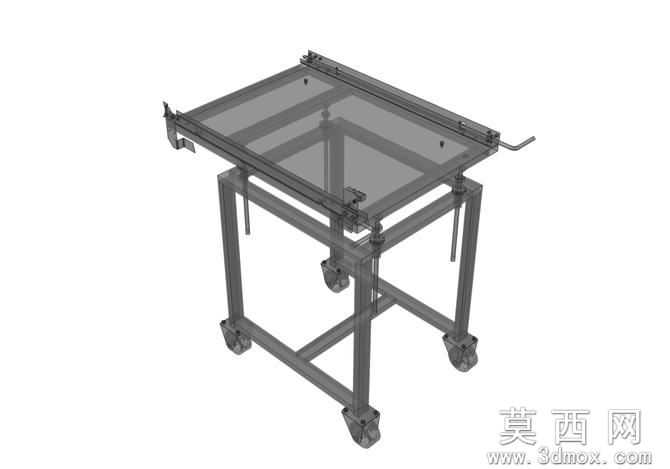

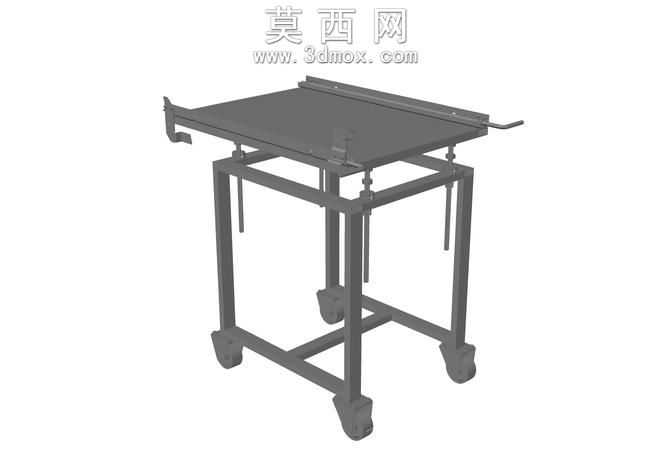

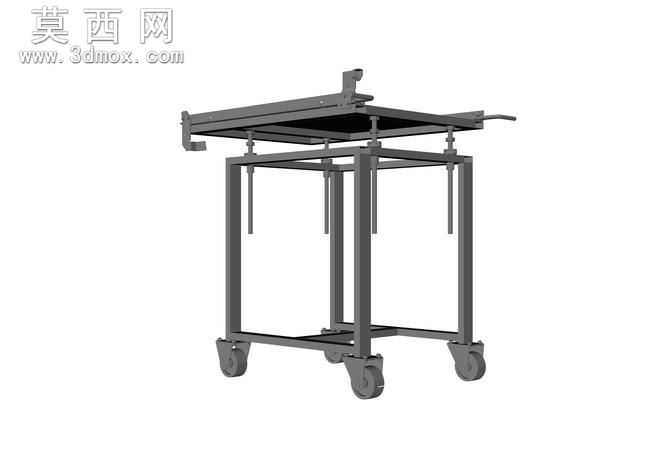

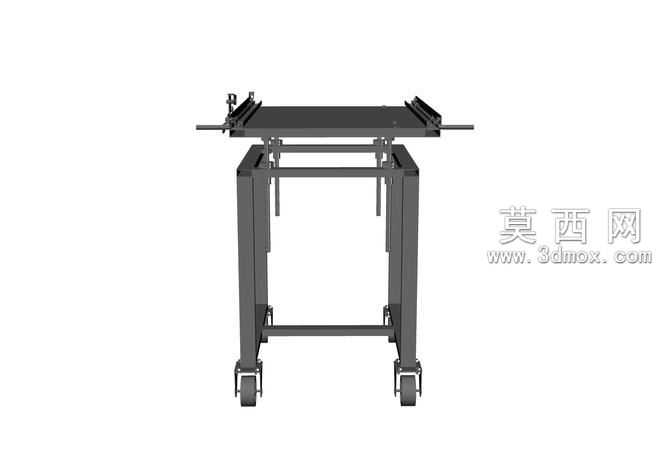

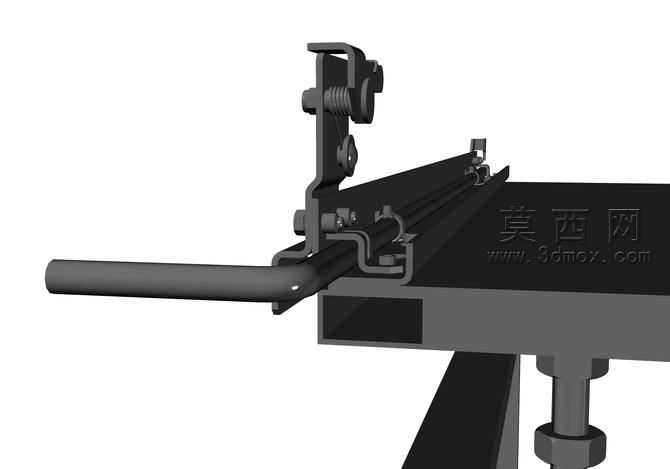

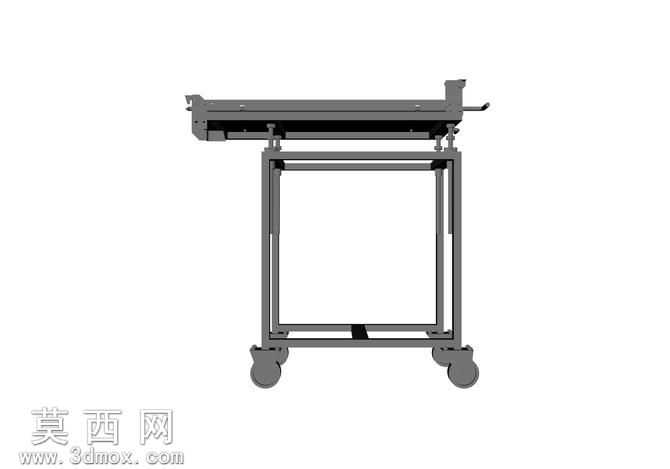

本模型针对施耐德Evolis145系列中压真空断路器的提取表工装进行三维建模设计，整体采用框架式移动承载结构，建模过程中严格遵循中压开关设备配套工装的尺寸规范，先通过基准面定位搭建底部支撑框架，采用方管型材作为主支撑梁，在框架底部配置带刹车功能的万向脚轮，实现工装的灵活移动与作业位置锁定，满足断路器检修、转运过程中的位置调整需求。上部承载平台采用半透明可视化材质渲染，可清晰展示平台下方的升降调节结构，平台侧边设置操作手柄与定位锁止机构，建模时对各铰接点、滑动副的配合间隙做了精准还原，保证结构运动逻辑符合实际工装的操作逻辑。设计过程中重点考量提取表与断路器本体的对接适配性，平台表面预留对应断路器安装的定位孔位与导向滑槽，升降调节结构采用螺纹副传动设计，可实现承载平台的高度微调，适配不同安装工况下的对接高度需求，侧边的操作手柄通过连杆机构与锁止装置联动，操作时可同步完成平台解锁与位置调节，调节到位后自动锁止，避免作业过程中平台移位。材质分配上，框架结构采用哑光金属材质模拟工业方管的表面质感，脚轮采用橡胶与金属组合材质还原真实滚轮的视觉效果，操作手柄做防滑纹理处理，提升模型的真实感。整体建模采用自底向上的装配思路，先完成单个脚轮、调节螺杆、锁止卡扣等标准件与通用零件的建模，再按照装配约束关系完成总装，各零件间的装配约束完全符合实际工装的装配工艺，可直接用于工装的结构验证、作业演示以及生产加工参考，模型的结构细节完整覆盖了提取表工装的承载、移动、调节、锁止全部功能模块，能够直观展现该类断路器配套提取工装的设计逻辑与结构特点。
