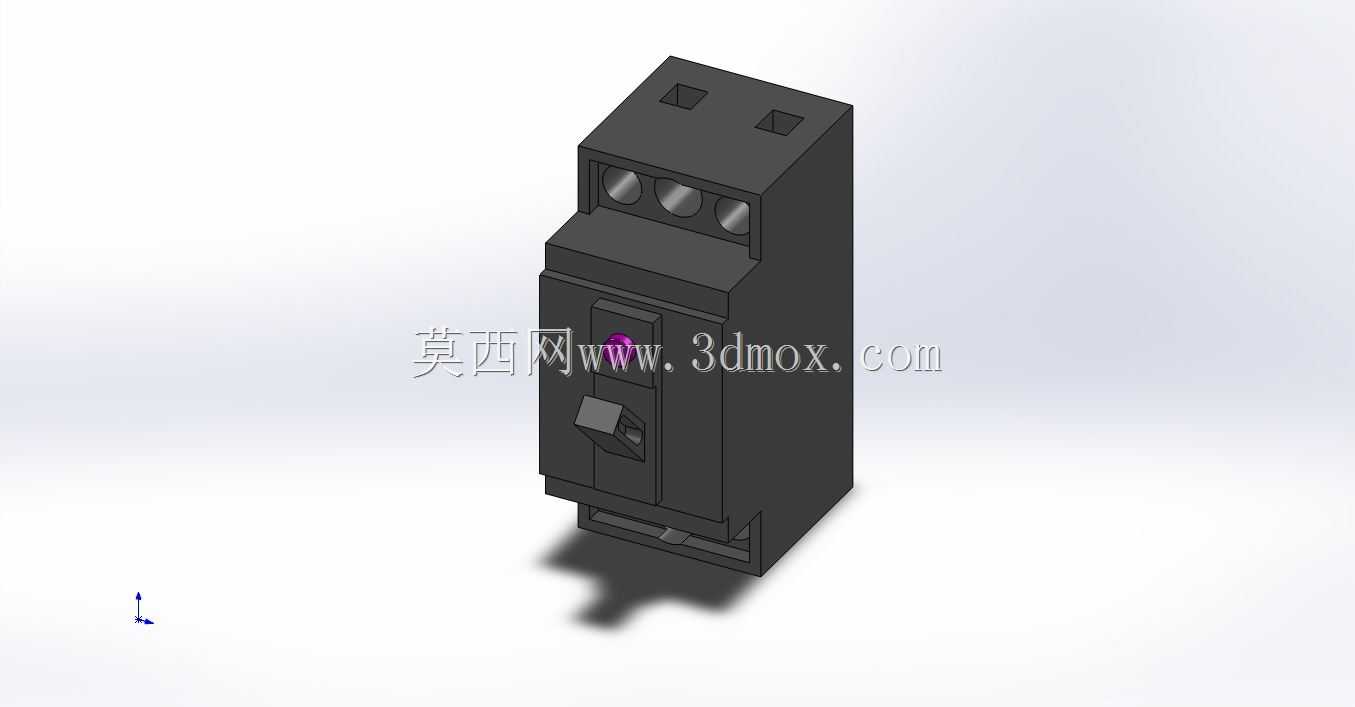

导轨式小型断路器外观结构三维数模

　　这款导轨式低压断路器的三维结构设计，完全贴合终端配电场景的实际使用需求，日常在民用住宅分户配电箱、工业车间末端动力柜、商用楼宇照明配电回路中都能见到这类元件的身影，核心作用是在回路出现过载电流、短路故障时快速切断电路，避免线路过热起火、用电设备烧毁，同时也可作为回路的手动分合开关，方便日常检修断电操作。从结构设计逻辑来看，整体采用模块化的长方体造型，宽度严格遵循终端配电元件的标准模数尺寸，可与同规格的漏电附件、隔离开关等元件并排拼接，适配行业通用的35mm标准DIN导轨安装，背部设置的弹性卡扣结构，在建模时完整还原了卡接导向斜面与锁紧凸台的细节，安装时只需对准导轨上推卡入即可完成固定，拆卸时用螺丝刀撬动卡扣解锁就能快速取下，

　　无需额外打孔固定，能大幅节省柜内安装空间与装配工时。模型正面的操作手柄采用凸起式防滑造型，分合位置有明确的行程限位，合闸时手柄向上抬至锁定位置，分闸或故障脱扣时手柄自动下落至脱扣指示位，运维人员在柜外就能直观判断回路通断状态；手柄旁设置的状态指示窗，采用异色标识区分通断状态，避免手柄卡滞时出现误判。上部的三个接线端子腔，建模时还原了压线螺丝的容纳空间与导线插入导向结构，适配常规截面积的铜芯导线接入，端子腔外侧预留了封牌位置，可粘贴回路标识标签方便后期运维识别。元件正面的复位测试小孔，对应内部脱扣机构的测试触发位置，日常运维可通过专用工具触发脱扣，验证机构动作可靠性。整体外壳采用上下扣合的拼接结构，

　　侧面设置的卡扣与定位筋在数模中都有完整体现，装配时无需额外螺丝即可完成上下壳的固定，外壳表面的散热筋结构既可以提升壳体强度，也能增加散热面积，降低大电流通过时的温升。建模时充分考虑了柜内安装的安全间隙，元件两侧预留了足够的爬电距离，相邻元件拼接时不会出现绝缘安全隐患，进出线端的接线空间也做了避让设计，方便电工使用螺丝刀紧固压线螺丝，不会出现工具与相邻元件干涉的情况。
