带玻璃视窗小型工业控制箱体结构

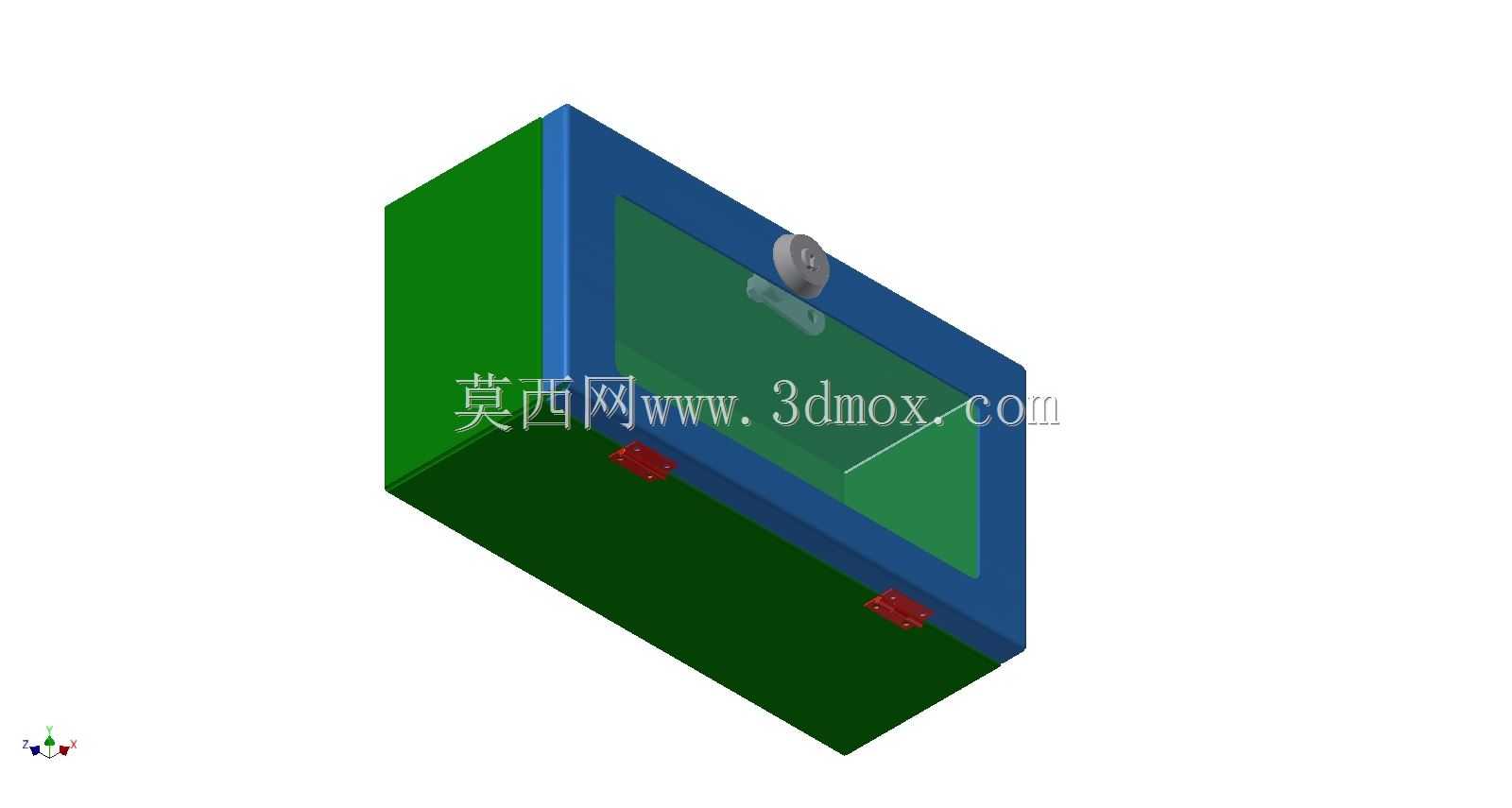

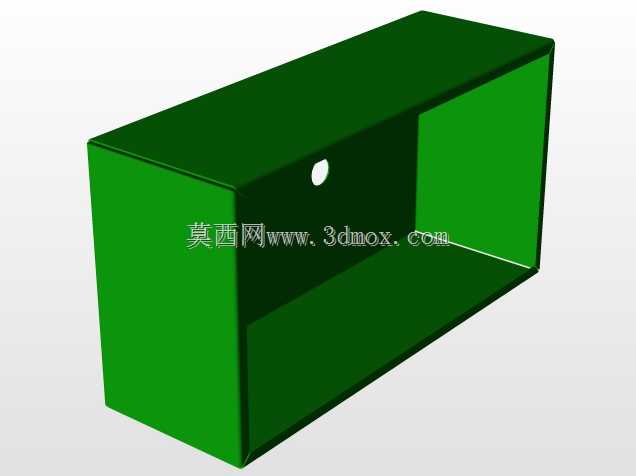

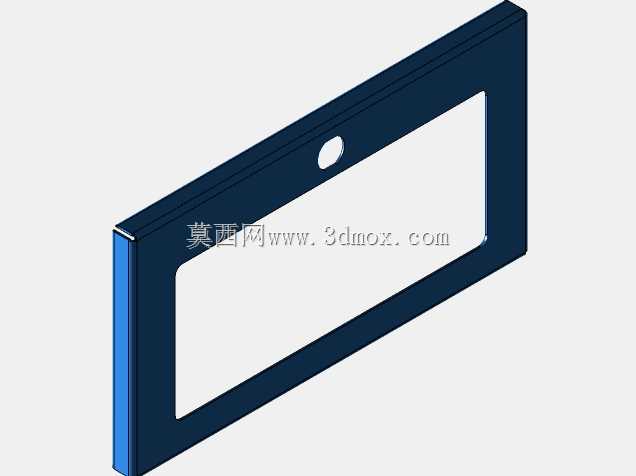

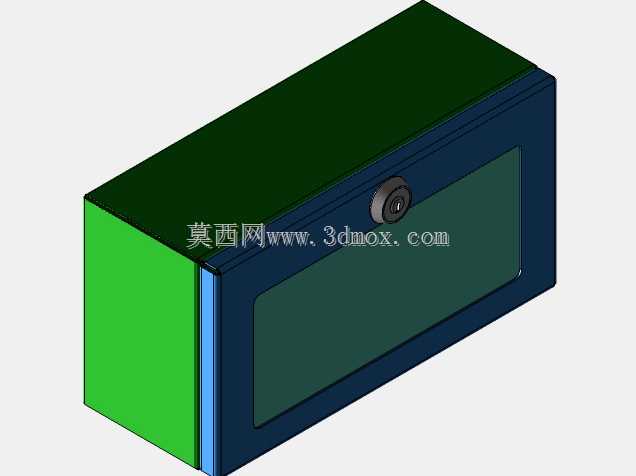

　　这款控制箱的设计初衷，是为小型单机设备、工位级电气控制节点提供紧凑的防护载体，常见应用在小型输送线工位、实验室小型试验台、非标单机辅助设备的电气集成场景，用来容纳小型断路器、继电器、端子排这类低压控制元件，替代传统明装的元件排布，实现电气部分的集中防护与规整布线。从结构设计逻辑来看，箱体采用分体式拼接结构，主体框架做了折边加强处理，避免薄板焊接或拼接带来的形变问题，正面预留的整块玻璃视窗，不需要开启箱门就能直接观察内部元件的运行状态、指示灯显示情况，日常巡检时不用反复开箱，降低误触带电部件的风险，视窗周边做了内嵌式压边结构，配合密封胶条可以阻挡日常车间的粉尘、少量溅水侵入，满足常规工业环境的防护要求。箱体侧面预留的穿线孔位，

　　在设计时考虑了现场布线的灵活性，可根据进线方向选择敲落对应位置的孔位，适配顶部进线、侧面进线两种常见的布线方式，不需要现场额外开孔加工。尺寸上280x150x110mm的边界，属于小型控制箱的常规规格，安装时可以采用壁挂式固定，背部预留的四个安装孔位孔距做了通用化设计，适配市面常见的小型安装支架，也可以直接通过膨胀螺丝固定在墙面、设备机架立面，安装占用空间小，不会过多挤占设备周边的操作空间。箱门的锁具采用常用的转舌锁结构，配套通用钥匙，方便运维人员开启，同时锁具位置做了下沉处理，避免外部磕碰导致锁具损坏，箱门和箱体之间的铰链采用暗藏式安装，外部没有突出的铰链结构，整体外观更规整，也避免铰链积尘卡滞。

　　箱体内部预留了标准的DIN导轨安装位，可以直接卡装标准电气元件，不需要额外做安装支架，内部空间排布上，预留了10%左右的冗余空间，方便现场加装少量辅助元件，比如小型开关电源、接线端子等，不会因为空间过于紧凑导致布线困难、散热不畅。在材质选择的设计考量上，主体箱体采用冷轧钢板弯折成型，表面做喷塑处理，兼顾结构强度与防腐蚀能力，视窗采用钢化玻璃材质，抗冲击性优于普通亚克力，长期使用不会出现刮花、透明度下降的问题，适合车间多粉尘、有轻微磕碰的使用场景。
