手机壳体CNC加工工装治具结构设计

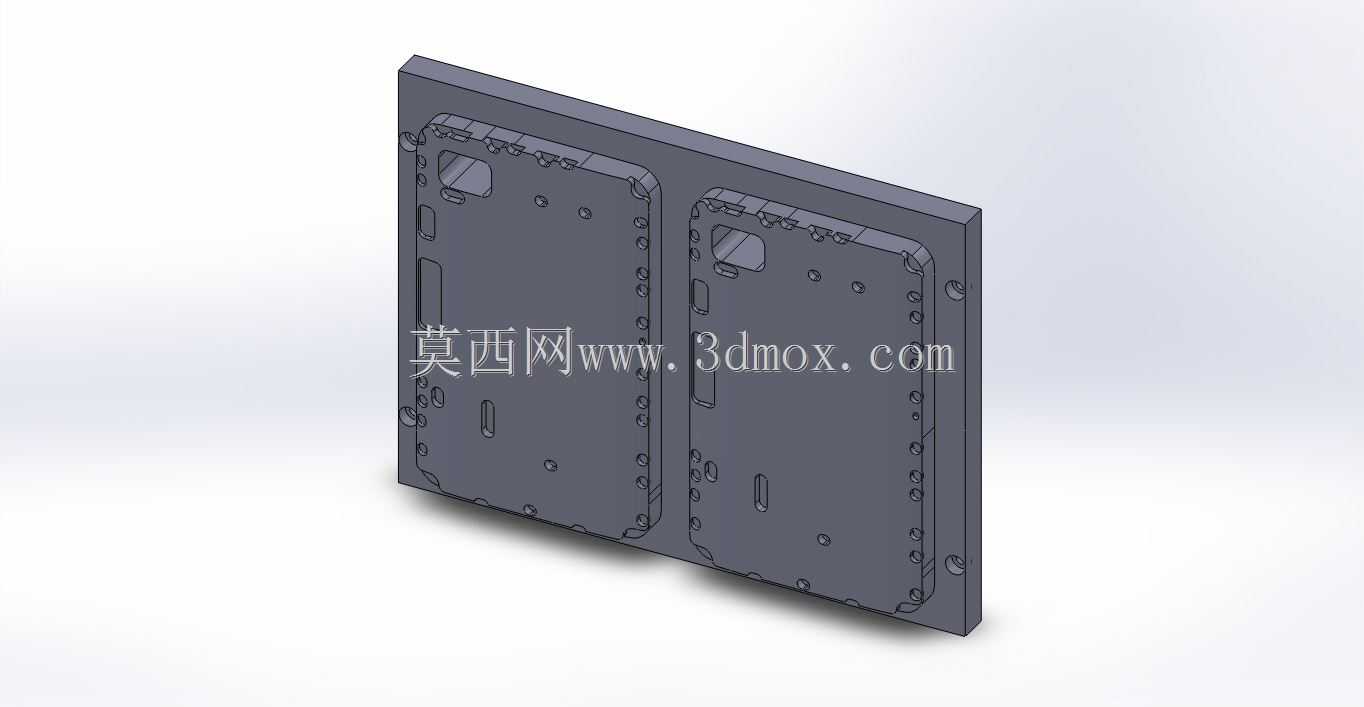

　　这套工装治具主要面向消费电子通讯类零件的精密机加工场景，针对6英寸规格智能手机中框、后盖类薄壁零件的多工序加工需求设计，解决薄壁通讯壳体在铣削、钻孔、攻丝等工序中易变形、定位基准不统一、装夹效率低的实际生产问题。从结构布局来看，治具采用一模两腔的排布方式，可同时装夹两件同规格手机壳体工件，单次装夹即可完成两个工件的侧面按键孔、摄像头开孔、充电接口位、内部定位柱安装位的加工，有效减少设备换料等待时间，提升CNC设备的稼动率，适配批量生产的节拍要求。治具本体采用整体式钢质基座设计，基座上的定位型面完全贴合手机壳体的背部曲面与侧边轮廓，定位基准选取工件的非外观面与工艺基准孔，避免装夹过程中对工件外观面造成压伤、划痕，

　　满足消费电子产品外观件的加工品质要求。型面周边均匀排布的锁紧点位，对应工件侧边的工艺凸台位置，采用侧压式锁紧结构，锁紧力方向沿工件平面方向分散，不会对薄壁壳体造成垂直方向的挤压变形，保证加工过程中工件的受力均匀，加工后工件的平面度可控制在0.02mm以内，满足后续组装工序的尺寸公差要求。治具的安装边界完全适配常规V8、V6系列立式加工中心的工作台T型槽间距，基座底部设置标准定位键槽，可快速完成治具在机台工作台上的定位找正，无需每次装夹都重新打表校准，大幅缩短换型调试时间。治具上预留的排屑槽沿工件轮廓周边分布，加工过程中产生的铝屑、切削液可顺着排屑槽快速流出，不会在定位型面内堆积造成工件垫屑，避免加工尺寸超差。在设计过程中，

　　针对手机壳体侧边的按键孔、卡槽位等精密特征，治具对应位置做了让位设计，保证加工刀具的走刀路径无干涉，可实现一次装夹完成五面加工，减少二次装夹带来的基准偏移误差。同时治具的定位型面做了表面硬化处理，硬度达到HRC55以上，可承受长期装夹与切削冲击，使用寿命满足大批量生产的磨损要求，日常维护仅需定期清理型面残留切屑、检查锁紧块磨损情况即可，维护成本较低。这套治具的结构设计也可快速适配同系列不同尺寸的通讯壳体零件，仅需更换定位型面镶件即可完成换型，具备较好的通用性，适合中小批量多型号通讯零件的加工生产场景，能有效降低生产端的工装投入成本。
