通讯设备多工位定位载板结构设计

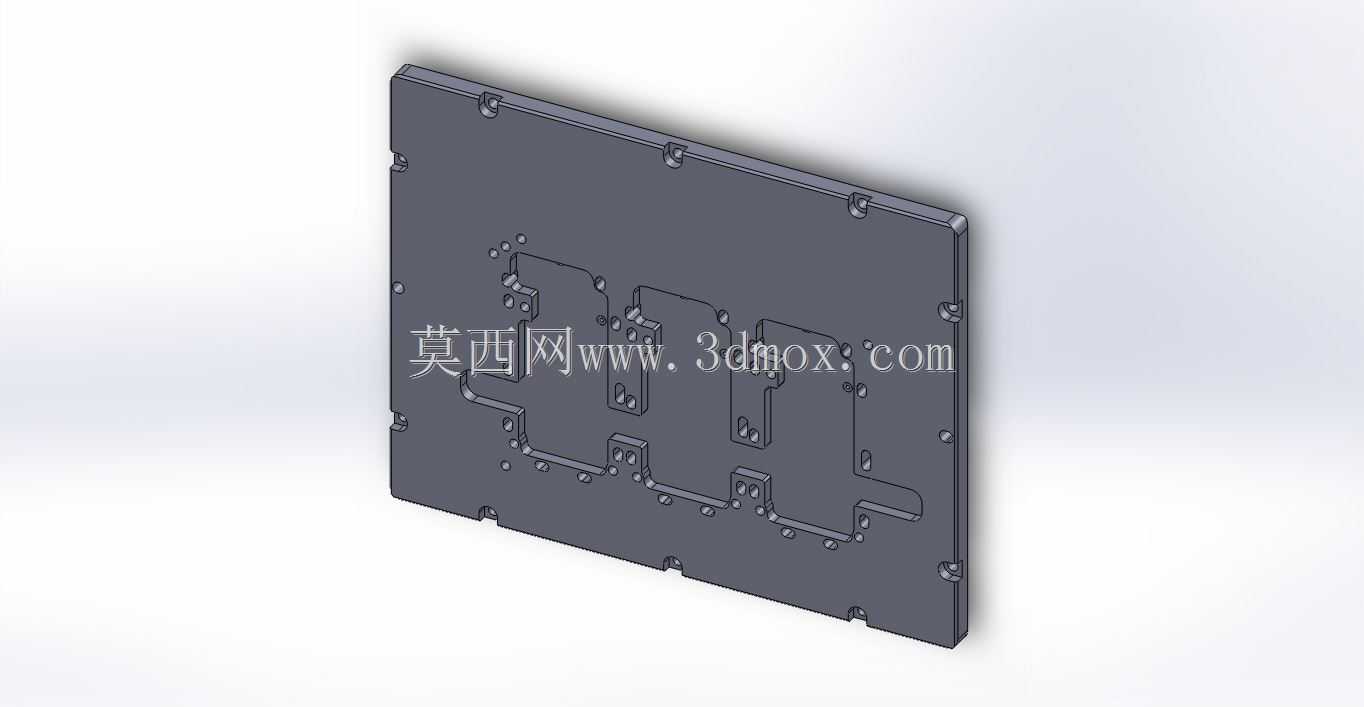

　　这款载板结构主要面向通讯终端组装产线的工序定位场景，在通讯类产品的SMT后段组装、功能测试、外壳压合等工序中承担工件承载与精准定位的作用，区别于通用载具，其结构完全匹配对应通讯模组的外形轮廓与点位布局，可直接嵌入现有产线的工装工位，无需额外调整治具安装座的适配结构。从结构设计逻辑来看，载板整体采用矩形平板式构型，边缘均匀布置沉头安装孔，孔位间距严格匹配产线通用载具固定座的安装孔距，安装时可通过M3规格沉头螺丝实现与工位底座的刚性连接，沉头结构设计可保证螺丝顶面与载板表面齐平，避免凸起结构剐蹭通讯工件的外壳或排线，减少组装过程中的外观不良风险。载板表面的型槽布局采用多工位并列设计，单块载板可同时承载三个相同规格的通讯模组工件，

　　每个型槽的轮廓与工件底部的凸台、避让位完全契合，工件放入后可实现X/Y/Z三个方向的自由度约束，无需额外加装压块即可完成定位，可有效提升产线的上下料效率，适配自动化机械手的取放料定位精度要求。型槽周边布置的细小通孔为定位销孔与顶针过孔，定位销孔与工件底部的定位柱间隙控制在0.02mm以内，既保证工件放入时的顺畅度，又能将定位误差控制在组装工序允许的公差范围内；顶针过孔对应产线顶升机构的顶针位置，工序完成后顶针可穿过通孔将工件平稳顶出，避免人工取件时对工件引脚或贴片元件造成损伤。载板边缘的缺口结构为感应位设计，可配合产线的光电传感器实现载板到位检测，当载板输送至指定工位时，传感器可通过缺口位置识别载板到位状态，

　　触发后续的组装或测试工序动作，无需额外加装感应挡片，简化了工装的整体结构。从材质适配角度来看，该结构设计可兼容电木、铝合金两种常用载板材质的加工要求，若采用铝合金材质，表面可做硬质阳极氧化处理，提升载板的耐磨性能，延长工装的使用寿命；若采用电木材质，可满足防静电需求，适配对静电防护有要求的通讯元件组装场景。载板的整体厚度控制在8mm，既保证了长期使用的结构刚性，不会因反复受力出现翘曲变形，又不会占用过多的工位垂直空间，可适配产线现有压合机构的行程范围，无需调整设备的下压高度参数。在细节设计上，每个型槽的边角位置都做了R0.5的圆角过渡，避免直角位置应力集中导致载板开裂，同时也能防止工件放入时边角磕碰造成工件损伤；载板表面的非型槽区域做了平面度处理，平面度公差控制在0.05mm以内，保证工件放置后不会出现倾斜，确保测试探针与工件测试点的接触可靠性。
