通讯设备铰接式连接固定支架结构

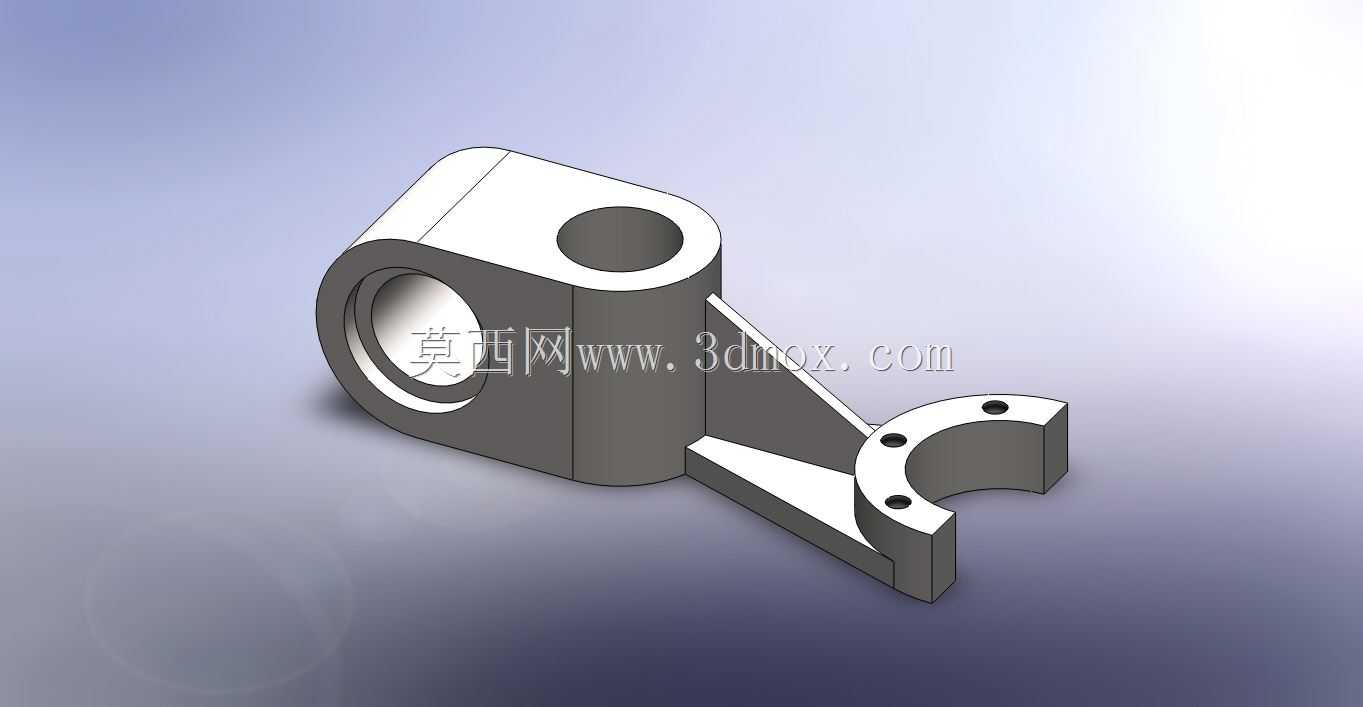

　　该铰接式连接固定支架多用于通讯设备内部的线缆排布与模块铰接支撑场景，在手持通讯终端、基站内部信号模块的装配环节中，承担相邻功能组件的铰接转动与位置固定作用，可在设备组装时为需要小角度开合调整的功能模块提供稳定的转动支撑，避免模块间硬连接带来的线缆拉扯、壳体应力集中问题。从结构设计来看，支架主体采用一体化铸造成型后做机加工处理，左侧设置大直径通孔作为主铰接回转副，孔内壁预留轴承安装位，可适配标准规格的衬套或滚动轴承，保证铰接转动时的同轴度与耐磨性能，主回转孔外侧的加厚凸台设计，可在承受径向载荷时分散孔壁应力，避免长期转动磨损后出现孔位扩径、松旷问题。支架右侧延伸出半环抱式安装耳，耳座上均匀分布三个螺纹安装孔，

　　半环结构可与配套的圆柱状功能模块外壁贴合，安装时通过紧固件穿过孔位实现模块的抱紧固定，半环的开口尺寸经过公差匹配，既保证装配时的推入便利性，又能在紧固件锁紧后提供足够的抱紧力，避免设备受振动冲击时模块出现移位。连接主回转座与安装耳的两条斜向加强筋，采用变厚度设计，靠近主座位置厚度更大，向安装耳方向逐渐收薄，在保证整体结构抗扭、抗弯强度的前提下，尽可能降低构件自身重量，适配通讯设备轻量化的设计要求。从安装边界来看，主回转孔的中心高度、安装耳的半环中心距均按照通讯设备内部的装配空间做了适配，构件整体外轮廓无突出锐边，所有棱边均做了R0.5的倒角处理，避免装配时划伤内部线缆或操作人员，主回转孔的轴向长度与设备内部的安装槽宽度匹配，

　　装配后可限制支架的轴向窜动，无需额外加装轴向定位挡圈。在实际使用中，该支架可实现连接模块0-45度范围内的角度调整，调整到位后可通过主铰接孔内的锁紧件实现位置固定，满足通讯设备在不同使用场景下的模块角度调整需求，比如手持终端的天线模块角度微调、基站内部信号板的检修开合支撑等场景，结构的冗余强度可承受设备常规跌落、振动工况下的载荷，不会出现断裂、变形问题。建模过程中对所有配合面均做了公差标注，安装孔的位置度、铰接孔的圆柱度均按照通用机械加工的IT7级精度设定，可直接导出工程图用于机加工生产，无需额外做结构调整。
