通讯设备用L型折弯安装固定支架结构

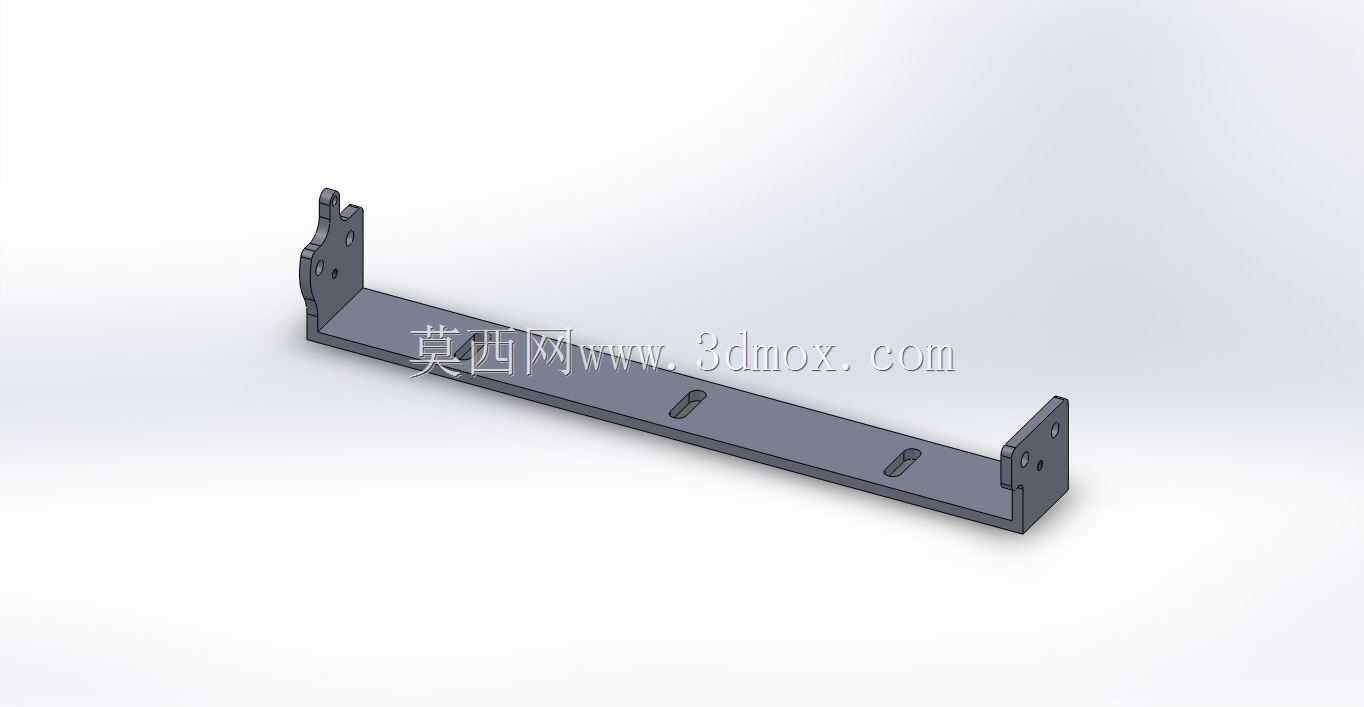

　　这款L型折弯结构件，是通讯机柜内部板卡安装场景下的专用固定支撑构件，日常多应用于标准19英寸通讯机架的内部扩展位，承担板卡模块的承托、定位与接地导通作用，在交换机、工业网关、通讯传输设备的内部装配环节中，是连接机箱主体与功能板卡的核心衔接零件。从结构设计逻辑来看，构件采用一体化钣金折弯工艺成型，主体为长条形平直承托段，两端垂直折弯形成安装耳，这种结构能在最小材料占用的前提下，同时满足水平方向的承托刚度与垂直方向的安装定位需求，避免分体式拼接结构带来的装配公差累积问题。两端安装耳上预留的沉头安装孔，可直接通过标准紧固件与机箱侧梁的预置螺柱锁紧，沉孔设计能够保证紧固件安装后端面不突出，避免干涉后续板卡的滑入装配；

　　承托段上开设的两个腰型调节孔，是为了适配不同尺寸规格的功能板卡安装，允许板卡在长度方向有±3mm的位置调整量，抵消钣金加工与机箱焊接带来的尺寸偏差，降低装配阶段的修配工作量。从安装边界来看，构件整体长度适配标准6U通讯机箱的内部安装间距，折弯高度匹配常规通讯板卡的侧边安装边厚度，安装后承托面与机箱导轨面的平行度公差控制在0.1mm以内，保证板卡滑入时不会出现卡滞。构件的棱边全部做了倒钝处理，避免装配过程中划伤操作人员或板卡表面的印刷线路，两端安装耳上额外设置的定位凸台，能够在紧固件锁紧前预先卡入机箱侧梁的定位缺口，实现预定位，减少装配时的对位调整时间，提升批量装配的作业效率。在实际使用场景中，这款支架除了承担机械承托作用，

　　还通过钣金件的金属导通特性，将安装在其上的功能板卡接地端与机箱主体连通，形成连续的电磁屏蔽通路，降低外部电磁干扰对板卡信号传输的影响，这也是通讯类结构件区别于普通通用五金支架的核心设计点。设计阶段针对构件的受力情况做了简化校核，在承托段中部施加2kg的均布载荷时，最大形变量不超过0.05mm，完全满足常规通讯板卡的承重需求，同时折弯处的圆角半径按照钣金加工的最小弯曲半径设置，避免折弯过程中出现材料开裂问题，兼顾了加工工艺性与结构强度。
