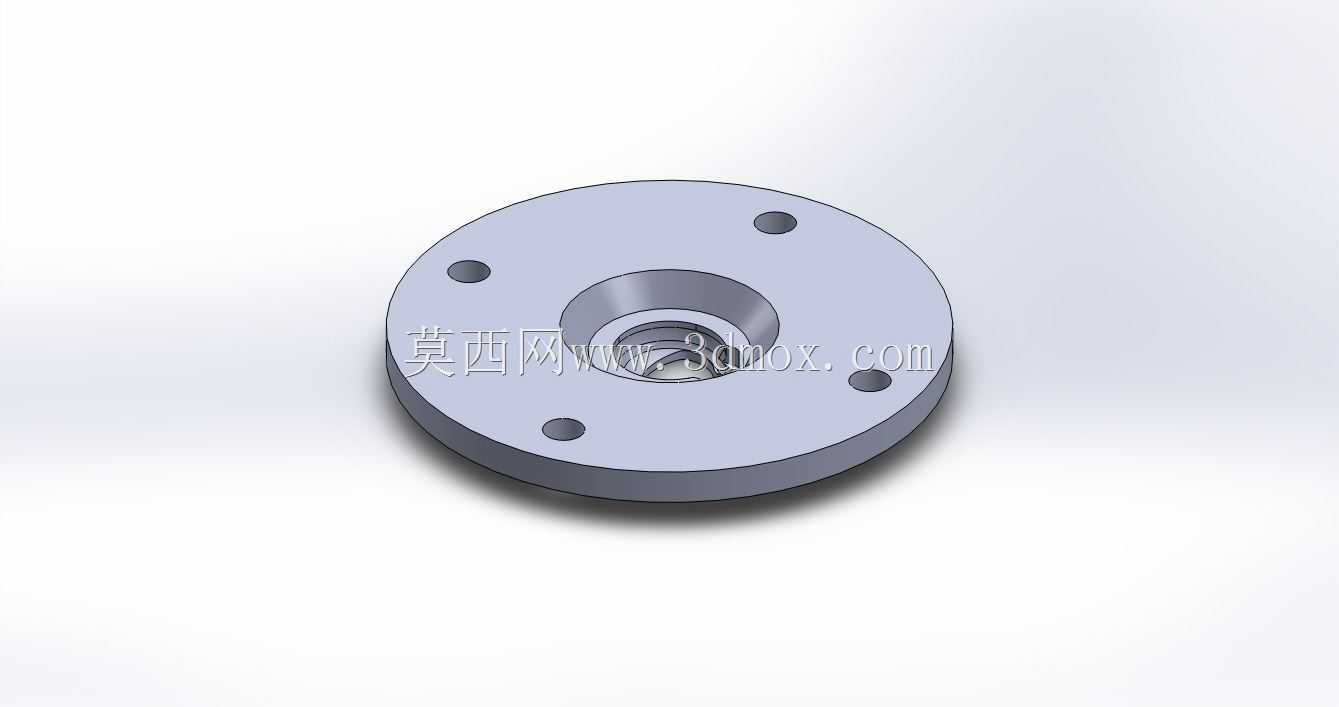

带安装孔位中心内螺纹圆形法兰盘结构

　　这款圆形法兰连接件在工业管路系统、机电设备安装、自动化模组搭建场景中应用十分广泛，核心作用是实现不同部件之间的刚性对接、载荷传递与定位基准统一，区别于普通平焊法兰，这款法兰中心设置内螺纹结构，可直接与外螺纹杆件、管路端头、调节螺杆实现螺纹啮合连接，省去额外焊接螺纹接头的工序，适配需要频繁拆装调整的设备工位。从结构设计逻辑来看，法兰本体采用圆盘式对称布局，盘面沿圆周方向均匀分布6个沉头安装孔，孔位角度等分精度控制在±0.1°范围内，安装时可通过内六角螺栓穿过沉孔将法兰整体固定在安装基面，沉孔设计可让螺栓头完全埋入法兰盘面，避免螺栓突出干涉对接部件的装配空间，同时保证法兰对接面的平面度不受紧固件突出影响。

　　中心内螺纹孔的深度贯穿法兰中心凸台区域，凸台高度比法兰基准盘面高出2mm，既可以增加螺纹啮合的有效牙数，提升螺纹连接的抗剪切、抗拉脱能力，也能在对接时让凸台嵌入配对部件的定位凹槽内，实现径向定位，减少装配时的同轴度调整工作量。法兰整体厚度根据承载等级做了等强度优化，盘面外缘到安装孔外侧的壁厚保留足够的安全余量，可承受轴向12kN以内的静载荷，同时不会因为壁厚过大造成材料浪费、整体重量超标。在实际选型适配时，需要注意安装孔的中心距尺寸要和安装基面的预留孔位完全匹配，中心内螺纹的规格要和对接杆件的螺纹公差带保持一致，法兰对接面的表面粗糙度控制在Ra3.2以内，保证装配后接合面无缝隙，避免出现连接松动、定位偏移的问题。

　　这类法兰常被用在气动管路端头固定、线性模组端部限位座安装、传感器支架转接、小型传动轴端部支撑座等场景，相比异形法兰，圆形对称结构的应力分布更均匀，在承受交变载荷时不容易出现应力集中导致的盘面开裂问题，加工时也可直接采用圆棒料车削成型，后续钻孔、攻丝工序的装夹定位更便捷，批量加工的良品率更高。设计建模时，安装孔的沉头深度要匹配所选内六角螺栓的头部高度，保证螺栓锁紧后头部不高出盘面，中心螺纹孔的入口处要做1×45°的倒角，既可以去除攻丝产生的毛刺，也能在对接外螺纹件时起到导向作用，避免螺纹牙型磕碰损坏。法兰外缘做了R0.5的圆角处理，去除加工后的锐边，避免装配作业时划伤操作人员，也减少边缘应力集中点。
