商用车空气悬架桥端承载支撑结构

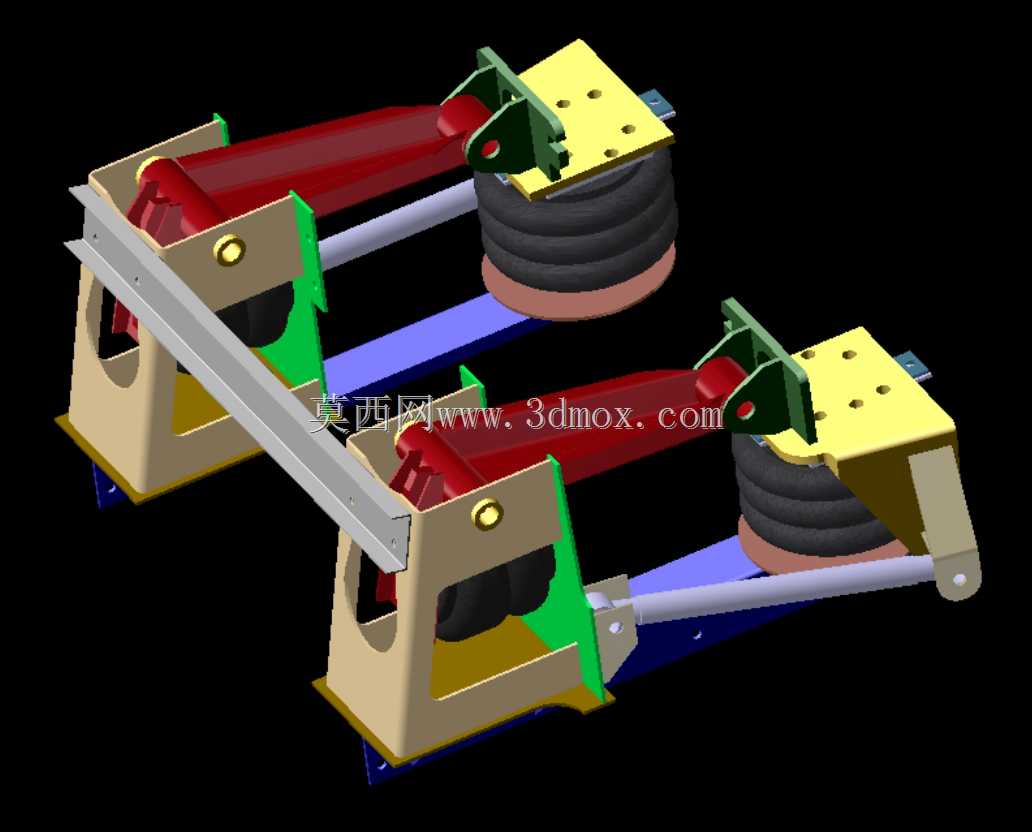

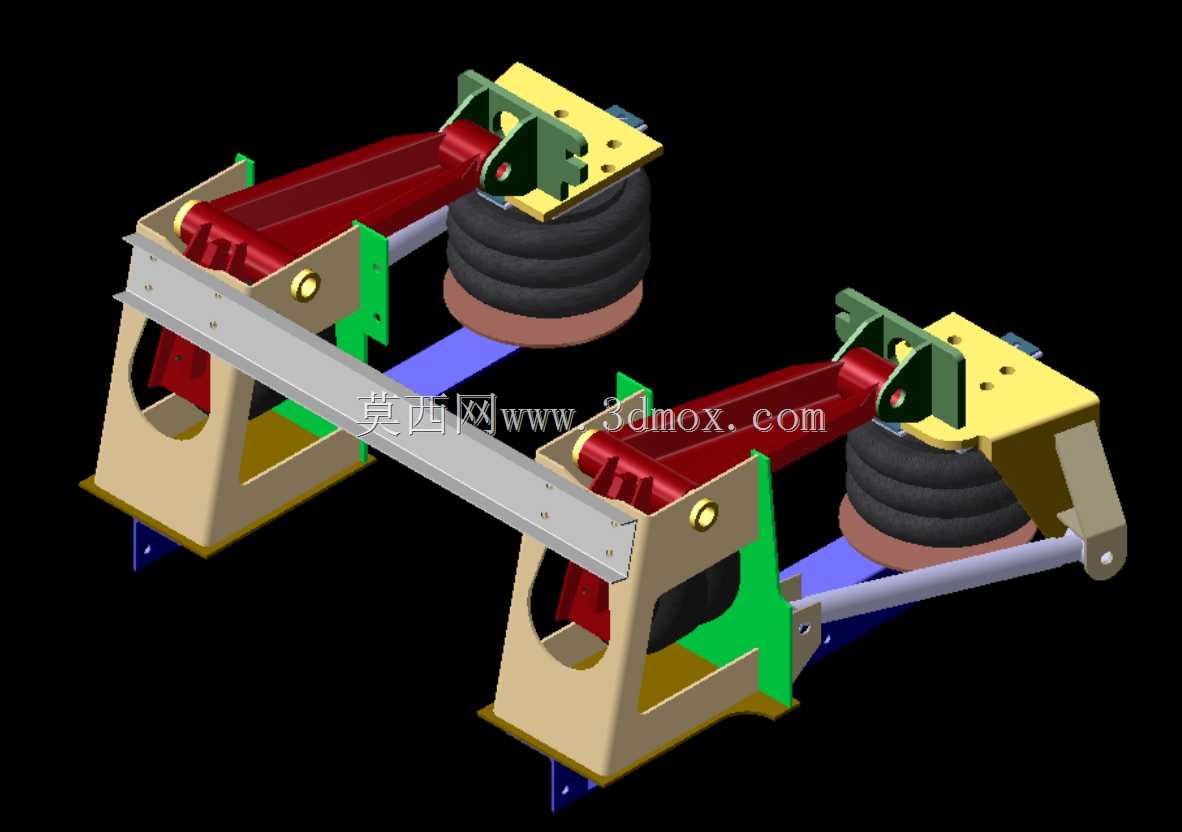

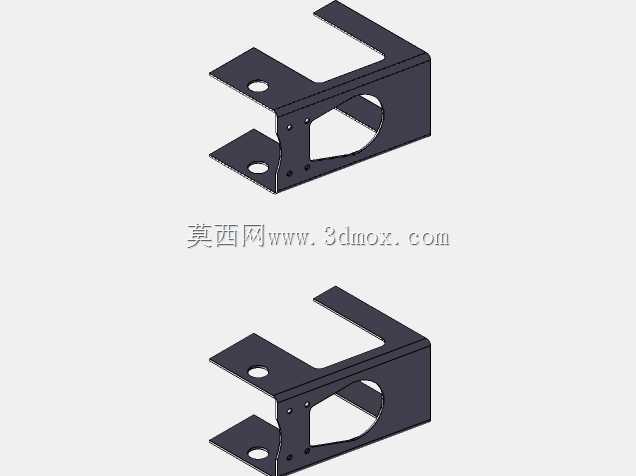

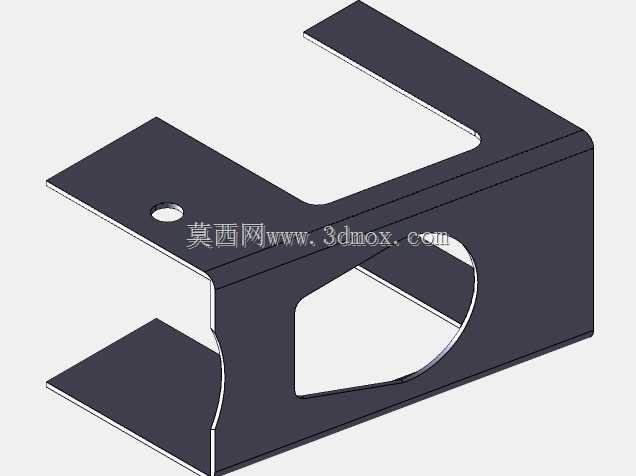

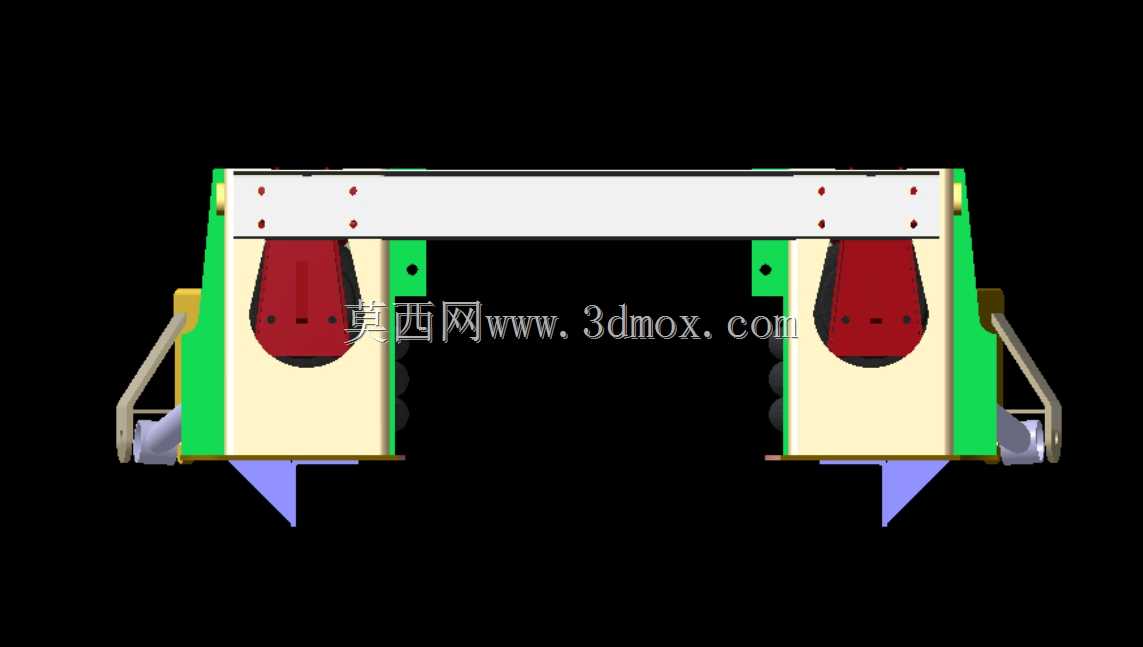

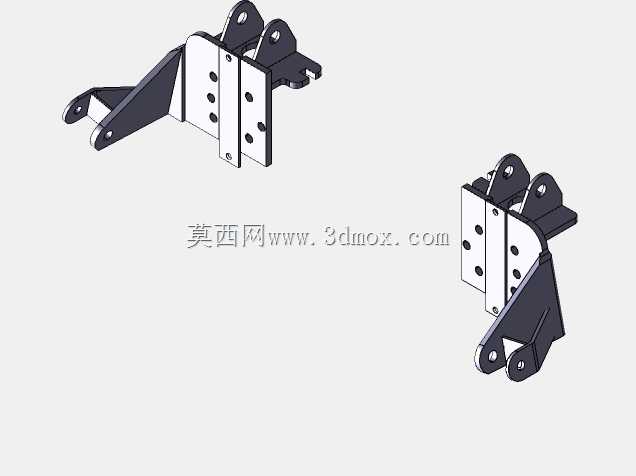

　　这套结构主要应用在公路营运客车、重型载货车辆的后桥承载段，属于底盘行驶系统的核心承载部件，日常承担车身载荷传递、行驶冲击缓冲、车轮定位参数保持的核心作用，区别于传统钢板弹簧悬架的刚性接触结构，这套带空气弹簧的支撑结构能大幅过滤路面颠簸带来的高频振动，既可以降低运输过程中货损率，也能提升长途驾驶的乘坐舒适性，目前在高端物流重卡、豪华营运客车上的装配占比逐年提升。从结构设计逻辑来看，整套部件采用左右对称的布局形式，核心承载支座采用铸钢一体成型的L型结构，支座上端预留空气弹簧的安装定位孔位，孔位采用等距排布的通孔设计，匹配M14规格的高强度螺栓实现气囊上盖与车架纵梁下翼面的刚性连接，支座侧面的铰接孔位集成了推力杆安装接口，

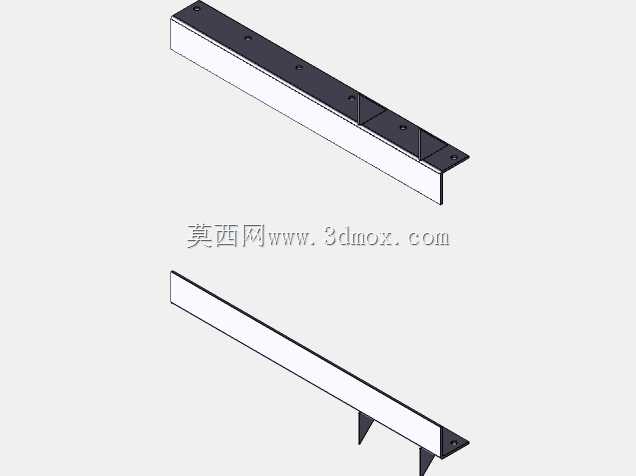

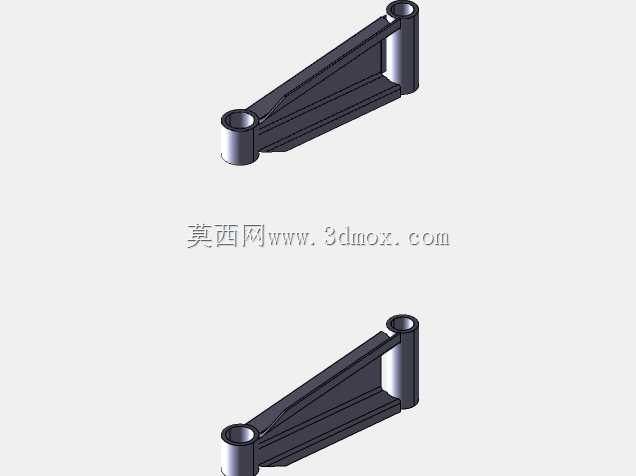

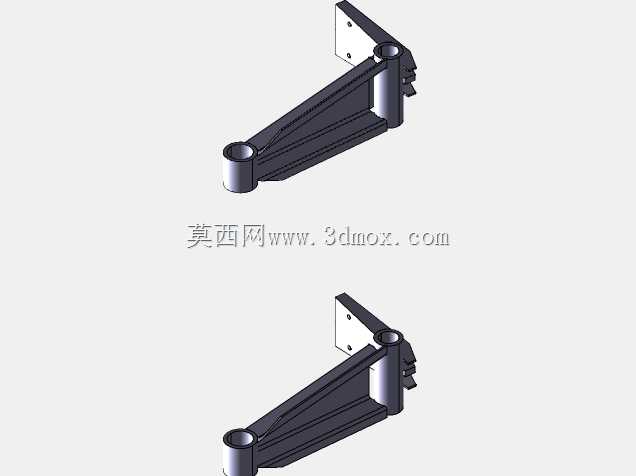

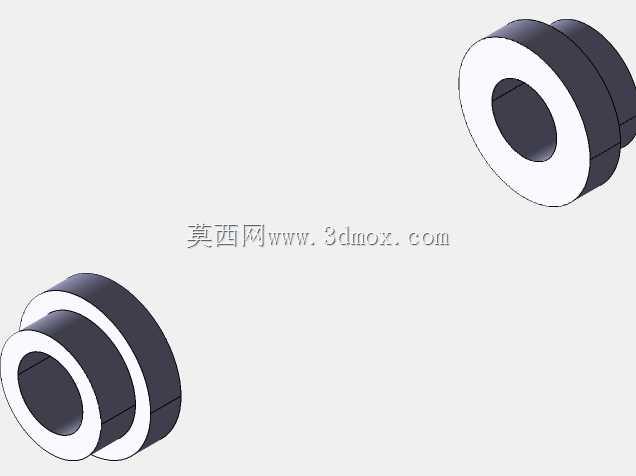

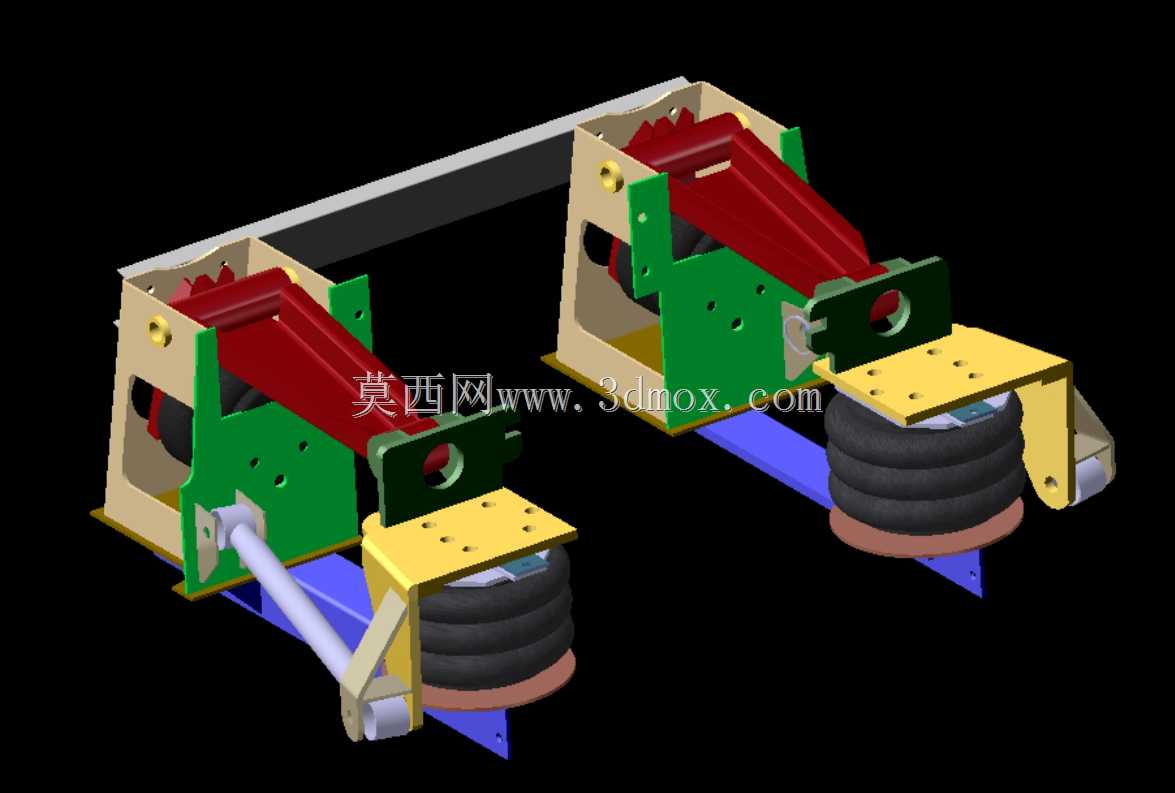

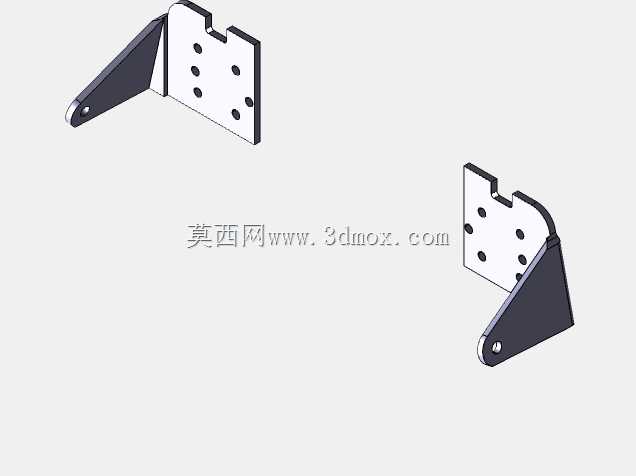

　　既承担垂直方向的载荷传递，也能传递车辆起步、制动时的纵向力，避免车桥出现纵向位移。设计过程中特意将空气弹簧的安装面与推力杆铰接点的垂直距离控制在180mm范围内，这个尺寸边界能保证气囊在充放气过程中，推力杆的摆动角度始终处于合理区间，避免橡胶铰接球头出现偏磨过早失效的问题。支座下部的U型卡槽直接卡接在车桥的桥壳上表面，配合U型螺栓实现与桥壳的抱紧固定，卡槽内侧预留2mm的粗糙度加工面，保证装配后不会出现相对滑移。左右两套支座之间通过横向的稳定杆连接杆实现联动，当车辆过弯出现侧倾时，连接杆能将两侧悬架的变形量进行平衡，降低车身侧倾角度，提升行驶稳定性。结构上的绿色护板采用冲压钢板成型，通过螺栓固定在支座外侧，

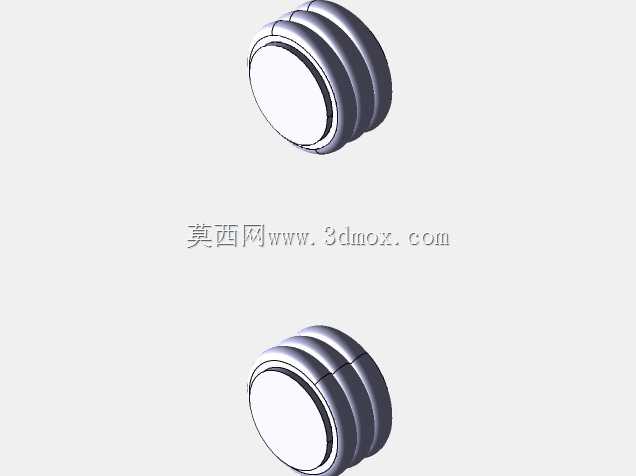

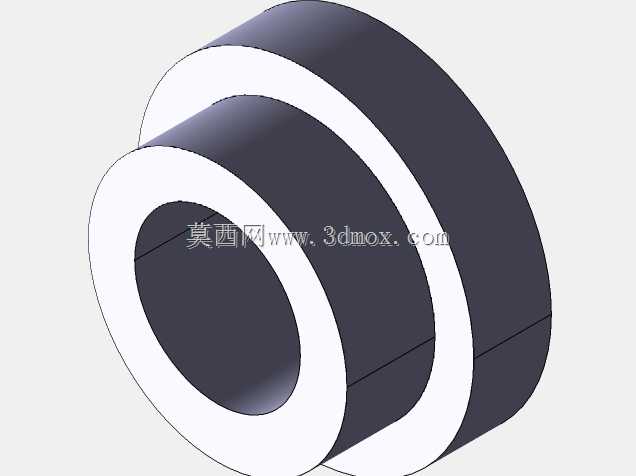

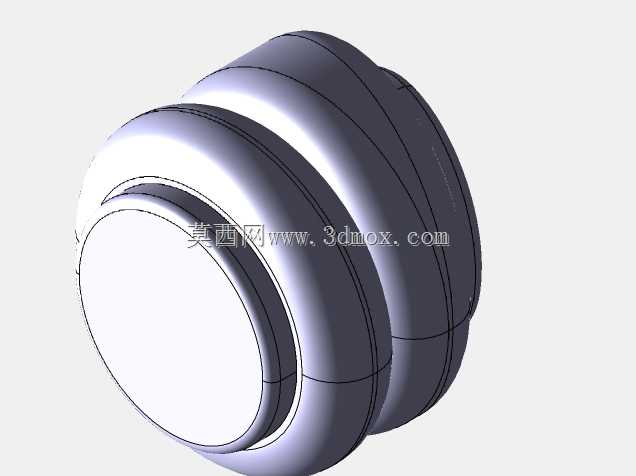

　　主要作用是阻挡行驶过程中车轮带起的碎石、泥水飞溅到空气弹簧的橡胶囊体上，避免橡胶被尖锐物划伤出现漏气故障，同时也能减少囊体长期接触泥水造成的橡胶老化问题。空气弹簧采用大直径的曲囊结构，最大承载状态下的工作高度控制在260mm，上下安装面的平行度公差控制在0.5mm以内，避免气囊工作时出现偏磨。整个结构的安装边界完全匹配现有重型商用车的后桥桥壳截面尺寸，不需要对原有桥壳进行额外加工就能直接替换传统钢板弹簧支座，适配性较强。设计时对各个铰接点的运动间隙做了预留，常温下各运动部件的间隙控制在0.3-0.8mm之间，既不会因为间隙过大出现行驶异响，也不会因为间隙过小在低温环境下出现部件卡滞。所有外露的金属部件都做了电泳防腐处理，能适应高湿、高盐雾的复杂使用环境，延长部件的整体使用寿命。
