小型农用移动式脱粒设备三维设计

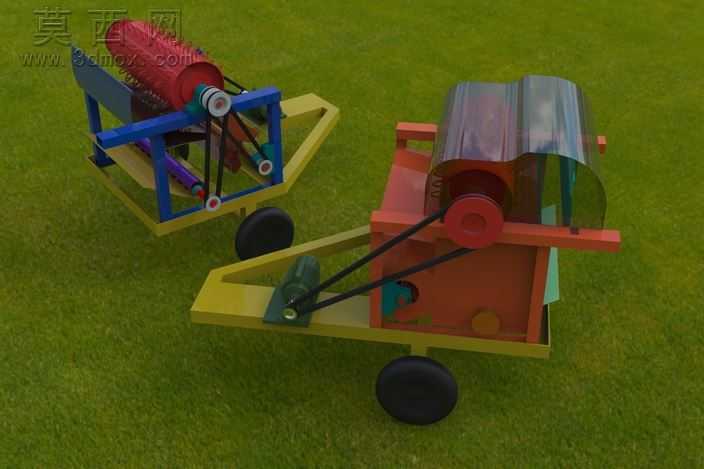

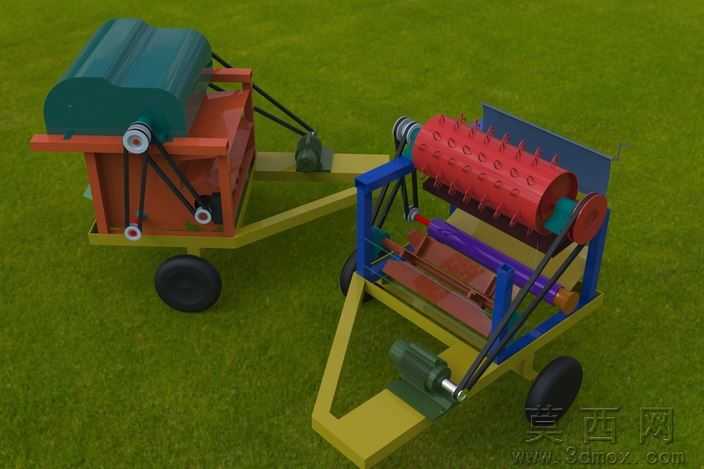

本作品为两款小型移动式农用脱粒机的三维设计成果，建模阶段依托三维参数化设计软件完成全结构的1:1比例搭建，首先对脱粒机的核心功能模块进行拆解，分别完成机架总成、脱粒滚筒总成、传动系统、行走轮组、牵引连接架、防护外罩六大核心部件的独立建模，再通过装配约束完成整机的干涉校验，确保各运动部件无结构冲突。建模过程中对带传动结构的张紧度、脱粒滚筒的齿形排布、机架的承重受力结构进行了参数化优化，所有金属结构件均按照小型农机的实际加工工艺设置壁厚、折弯圆角与焊接连接位，还原真实农机的生产制造逻辑。材质渲染阶段，针对不同部件的实际材质属性进行参数调配：机架部分采用哑光蓝色与橙红色工业防锈漆材质，还原农机常用的防护漆面质感；行走轮采用高耐磨黑色橡胶材质，添加细微的胎面纹理与使用磨损质感；脱粒滚筒部分做金属原色与红色漆面的分色处理，传动皮带采用哑光黑色橡胶材质，添加皮带张紧后的细微形变效果；透明防护外罩采用半透明聚碳酸酯材质，设置合适的透光率与折射参数，既可以清晰展示内部脱粒结构，又还原了农机安全防护罩的真实质感；牵引连接架采用黄色工程漆材质，与机架主体形成鲜明的色彩区分，符合农用设备的安全配色规范。结构设计上，两款脱粒机均采用牵引式移动结构，底部配置两个实心橡胶行走轮，前端设置牵引挂接位，可适配小型农用动力设备完成田间转场移动；传动系统采用皮带轮减速传动结构，将动力输入轴的高转速转换为脱粒滚筒适配的工作转速，同时皮带传动具备过载保护特性，可避免进料过多时卡死损坏核心部件；脱粒腔上部设置弧形进料导板，下部预留出料筛分空间，外部加装弧形透明防护罩，既可以防止脱粒过程中作物碎屑飞溅，又方便操作人员观察内部脱粒作业状态；机架采用方管焊接的框架式结构，在保证整体结构强度的同时尽可能降低整机重量，适配散户农户的小规模农业脱粒作业需求。设计过程中充分考虑小型农用设备的使用场景，整体结构紧凑、维护便捷，无复杂的精密部件，普通农户即可完成日常的保养与易损件更换，两款不同配色与结构细节的机型可适配不同作物的脱粒作业需求，为小型农用脱粒设备的优化改型提供了直观的三维参考模型。
