折叠插脚式便携手机电源适配器结构设计

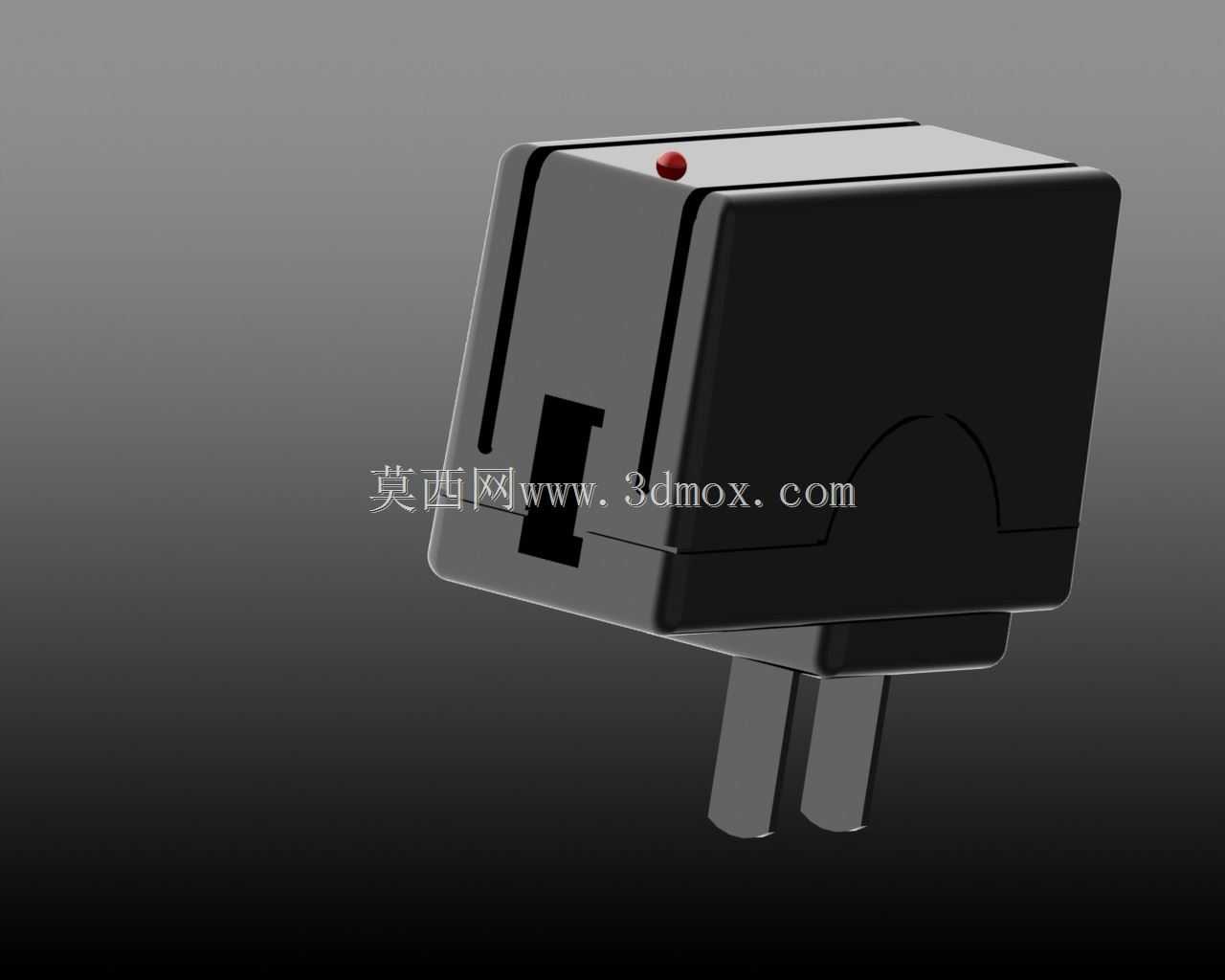

　　这款折叠插脚式手机充电适配器的三维结构，主要面向日常随身便携的消费电子供电场景，适配智能手机等小型数码设备的市电取电需求，可将家用220V交流市电转换为适配手机充电的低压直流输出，是日常数码使用场景中覆盖度极高的供电配件。从结构设计逻辑来看，整体采用方正块体的外壳造型，外壳做了小弧度的边角过渡处理，既避免直角外壳的磕碰划伤问题，也能在有限的内部空间里最大化容纳AC插脚组件、整流降压电路板、输出接口模块等核心部件，同时方正造型也适配批量注塑生产的脱模需求，减少壳体生产的工艺复杂度。插脚部分采用可折叠收纳的结构设计，非使用状态下插脚可完全收纳入壳体底部的预留槽位内，大幅降低产品整体的收纳占用空间，

　　避免外凸金属插脚刮蹭背包内的其他数码产品、线材或者随身物品，适配日常通勤、差旅外出的携带需求；插脚展开后与壳体保持垂直固定姿态，插入墙面插座、插排时可保证足够的插接配合深度，避免接触不良导致的打火、供电中断问题。壳体顶面设置的小型红色状态指示灯，可在通电状态下给出明确的视觉反馈，用户无需凑近查看输出端即可快速判断适配器是否处于正常通电状态，指示灯的安装位置做了沉台设计，避免日常放置、插拔过程中磨损指示灯透光面。壳体侧面的输出接口预留位做了加强筋结构补强，因为日常插拔充电线时接口位置会承受反复的侧向插拔力，加强筋可将受力分散到整个壳体框架上，避免接口位置长期受力出现开裂、松脱问题。整体外形尺寸控制在常规口袋可容纳的范围内，

　　安装边界完全适配国标墙面插座、常规排插的插孔间距，插入单个插孔时不会遮挡相邻的其他插孔位，提升多设备同时充电时的排插空间利用率。内部结构的排布上，将发热较大的整流元件布置在靠近壳体侧壁的位置，可通过塑料壳体将工作热量缓慢散出，避免内部热量堆积导致元件寿命缩短；高压区与低压输出区做了明确的结构隔离，符合消费电子供电配件的安全间距要求，避免高压串入低压输出端损伤充电设备。外壳的合模线布置在壳体侧棱位置，组装完成后合模线不会出现在产品正面、顶面的视觉可见区域，兼顾生产便利性与外观的整洁度。
