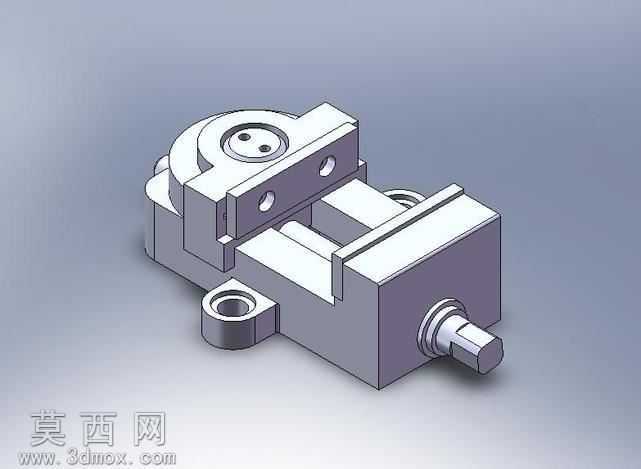

机用固定式老虎钳夹持工装三维设计

本作品为机用固定式老虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装的实际生产尺寸规范，以通用机加工场景下的工件夹持需求为核心设计逻辑，完整还原了老虎钳的全部功能结构。建模阶段首先完成固定钳身的基体构建，通过拉伸、切除、倒角等基础特征操作，精准塑造出带安装孔的底座结构、固定钳口的安装定位面、丝杆传动的容纳腔室，所有安装孔位的位置度、同轴度公差均按照实际机加工装的装配要求设置，保证后续虚拟装配时各部件无干涉错位。活动钳身部分采用与固定钳身匹配的滑动导轨结构建模，导轨面的配合间隙按照实际滑动配合的公差要求预留，确保活动钳身可沿固定钳身导轨实现顺畅的直线往复运动，钳口安装位置预留了可拆卸钳口板的安装槽与螺丝孔位，可适配不同纹理、不同硬度的钳口板更换需求。传动结构部分完整构建了梯形丝杆、丝杆螺母、限位端盖、转动手柄的全部细节，梯形丝杆的牙型角、导程参数均采用通用机用虎钳的标准参数，丝杆与活动钳身内部的螺母座采用同轴配合约束，手柄与丝杆端部的方头连接结构完全还原实际装配关系，转动手柄时可通过螺旋传动将旋转运动转化为活动钳身的直线夹紧动作。材质与渲染阶段，针对不同部件的实际生产材质分别赋予对应材质属性：钳身主体采用灰铸铁材质，设置略带磨砂质感的深灰金属材质，还原铸铁件的哑光金属质感；丝杆、手柄、安装螺丝等传动与紧固件采用45号钢材质，调整金属粗糙度与反光参数，呈现机加工钢件的亮泽金属质感；钳口板位置预留了可替换为硬质合金材质的材质通道，方便后续根据使用场景调整材质表现。渲染时采用柔和的工业产品展示光源，通过多角度补光消除结构死角的阴影，清晰展现钳身的加强筋结构、安装孔位、传动配合位置的细节，同时添加轻微的环境反射效果，让整体模型的视觉表现更贴近真实工业产品的实物质感。整体设计兼顾了结构实用性与建模精度，完整复现了传统机用老虎钳的夹紧、固定、调节功能，可用于机械教学演示、工装设计参考、机加工场景的虚拟装配仿真等场景。
