一体式便携手机充电插头三维设计

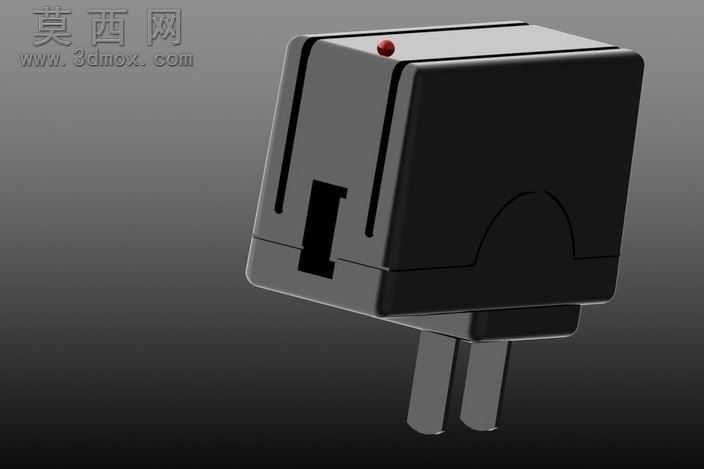

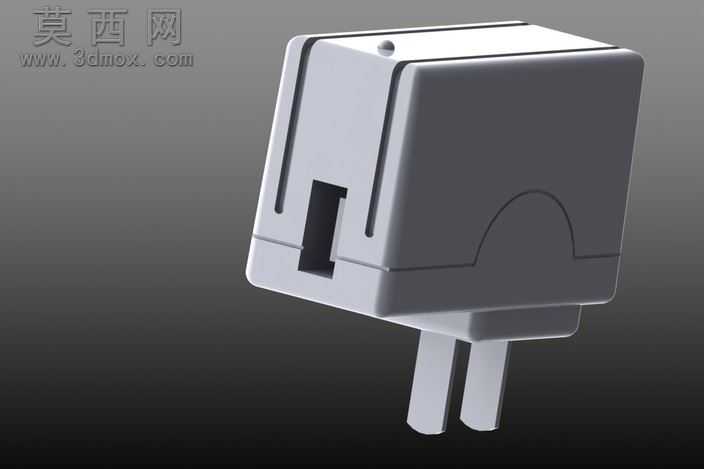

本作品为一体式便携手机充电插头的三维建模设计，整体采用方正小巧的块体造型，在三维建模过程中首先通过基础立方体进行整体轮廓的搭建，通过倒角工具对壳体棱边做微小圆角处理，既保留了方正造型的利落感，又避免了尖锐棱角带来的使用安全隐患。建模阶段重点还原了插脚与壳体的衔接结构，插脚采用标准国标两插的尺寸参数，通过拉伸命令生成金属插脚实体，在插脚与壳体的衔接处做了内凹的限位结构，还原真实产品中插脚与内部电路板的固定位结构。壳体部分采用上下壳扣合的结构设计，在建模时预留了上下壳的卡扣配合位，侧面预留了USB输出接口的开槽，开槽边缘做了细微的倒角处理，模拟真实产品注塑成型时的脱模斜度与边缘工艺处理。顶部的红色指示灯采用独立的小圆柱体建模，嵌入壳体表面的预留沉孔中，还原指示灯的装配结构。材质渲染阶段，壳体主体采用哑光黑色PC塑料材质，调整材质的粗糙度参数模拟磨砂塑料的细腻质感，避免高反光带来的廉价感；金属插脚采用哑光镀镍金属材质，调整金属度与粗糙度参数还原五金插脚的半哑光金属质感，避免过于镜面的失真效果；顶部指示灯采用半透明红色PC材质，添加微弱的自发光参数，模拟指示灯通电时的微光状态。设计思路上围绕便携性做核心考量，整体尺寸控制在常规口袋可容纳的范围，壳体侧面的弧形内凹设计既提升了插拔时的握持手感，又在视觉上弱化了块体的厚重感，整体造型简洁规整，没有多余的装饰结构，符合消费类数码配件简约实用的设计定位，建模过程中严格遵循消费电子产品的注塑工艺要求，所有壳体结构均预留合理的壁厚，避免出现壁厚不均导致的注塑缺陷，各部件的装配间隙控制在合理范围，还原真实产品的装配精度。
