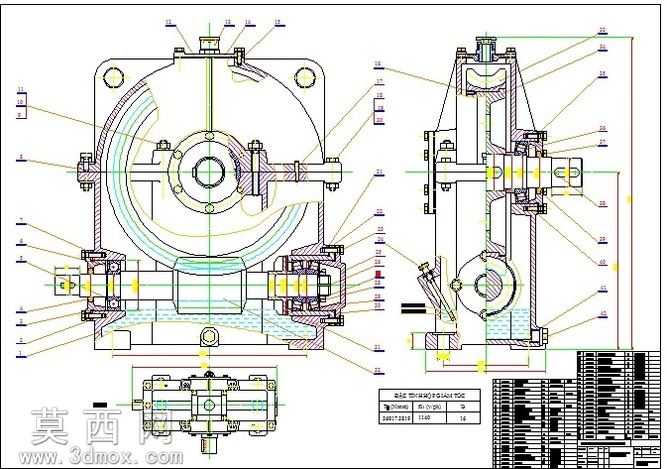

单级蜗轮蜗杆齿轮箱结构设计方案

本齿轮箱采用蜗轮蜗杆传动结构设计，在三维建模过程中严格遵循机械设计规范，首先完成整体传动方案的参数化推演，确定蜗杆与蜗轮的中心距、传动比、模数等核心参数，保证传动效率与输出扭矩满足通用工况的使用需求。建模阶段先搭建传动核心部件的基准轴系，依次完成输入蜗杆轴、输出蜗轮轴的特征建模，对轴段的轴肩、键槽、轴承安装位进行精准尺寸约束，保证后续装配的同轴度与配合公差符合设计要求。箱体部分采用剖分式结构设计，建模时重点考量轴承座孔的同轴度、箱壁的加强筋布局、油池的储油空间合理性，同时预留油标、放油塞、透气帽的安装接口，保证箱体的结构强度与使用维护便利性。装配过程中按照实际装配流程添加配合约束，对齿轮啮合面添加接触约束，对轴承内外圈添加转动配合，完整还原齿轮箱的实际装配关系，同时完成干涉检查，排查轴系与箱体、传动件与箱壁之间的干涉问题，对存在干涉的局部结构进行圆角、让位槽的优化调整。材质配置上，箱体采用灰铸铁材质模拟，设置对应的哑光金属质感与铸造表面纹理，传动齿轮与轴类零件采用调质钢材质，添加表面粗糙度对应的质感表现，轴承、密封件等标准件按照对应工业材质设置外观属性，保证模型的视觉还原度。结构设计上重点考量润滑方案，采用油浴润滑形式，合理设置油位高度，保证蜗轮啮合段能够充分浸油，同时在轴承位置设置导油槽结构，将箱体内的润滑油引导至轴承位置实现润滑，密封结构采用毡圈密封与油封结合的形式，在输入输出轴的伸出端设置密封槽位，避免润滑油泄漏同时阻挡外界粉尘进入箱体内部。整体设计兼顾结构紧凑性与传动稳定性，通过三维建模完成从参数计算到结构验证的全流程设计，可用于机械设计教学、传动方案选型参考以及同类产品的结构优化参照。
