方管焊接式工业承载机架结构设计

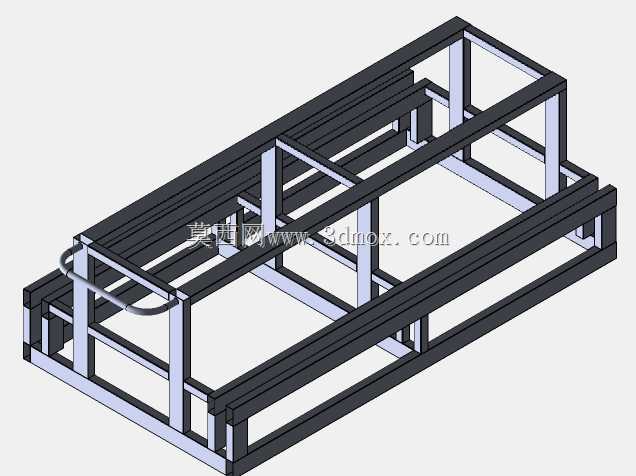

　　这款方管拼焊成型的框架结构，主要面向车间物料周转、轻型设备承载、工位工装搭载这类生产场景使用，日常在生产线旁的工位暂存、工序间工件转运、小型加工设备的底部支撑场景中适配性较强。整体框架采用标准规格矩形钢管做主体受力构件，选材阶段优先考虑常规库存的通用型材，无需定制特殊截面材料，下料环节可直接采用常规锯切设备完成定长裁切，所有拼接位置采用满焊工艺处理，焊后做焊缝打磨去应力处理，避免长期承载后出现焊缝开裂变形的问题。框架的主受力纵梁采用更大截面的方管制作，沿长度方向通长布置，承担主要的竖向载荷，横向支撑梁按照均匀间距排布，既可以分散上方承载物的集中应力，也能避免框架沿宽度方向出现扭曲变形，端部设置的弧形扶手采用圆管弯制后焊接在框架端面，

　　扶手高度匹配成年人站立推行的施力位置，转运过程中操作人员可直接握持扶手完成推移转向，无需额外加装辅助推行构件。设计阶段充分考虑了安装边界的适配性，框架整体宽度控制在常规车间通道通行宽度范围内，可顺利通过车间内的标准安全通道、电梯门以及常用设备的操作间隙，底部预留了脚轮安装的基准面，用户可根据实际使用需求选配固定支撑脚或者万向带刹脚轮，分别适配固定工位承载和移动周转两类使用需求。框架的上层承载面预留了标准安装孔位，可直接固定台面板、工装夹具、小型加工主机等部件，不需要二次钻孔攻丝，减少现场改装的工作量。框架中部的横向支撑可作为中间层承载结构，用来放置工具盒、备用工件、配套管线等物料，提升空间利用率。所有型材拼接位置均做了错位避空设计，

　　焊接作业时不会出现型材干涉无法焊透的问题，整体结构没有复杂的机加工零件，所有构件均可通过常规的下料、焊接、打磨工序完成制作，生产制造成本较低，后期维护也十分便捷，出现局部变形时可直接更换对应段的型材，不需要整体报废替换。结构受力层面经过载荷校核，在额定承载范围内，框架的最大绕度控制在允许值以内，长期满载使用也不会出现永久性的塑性变形，适配大多数轻型工业场景的承载需求。
