高栏货运卡车栏板式承载货厢结构设计

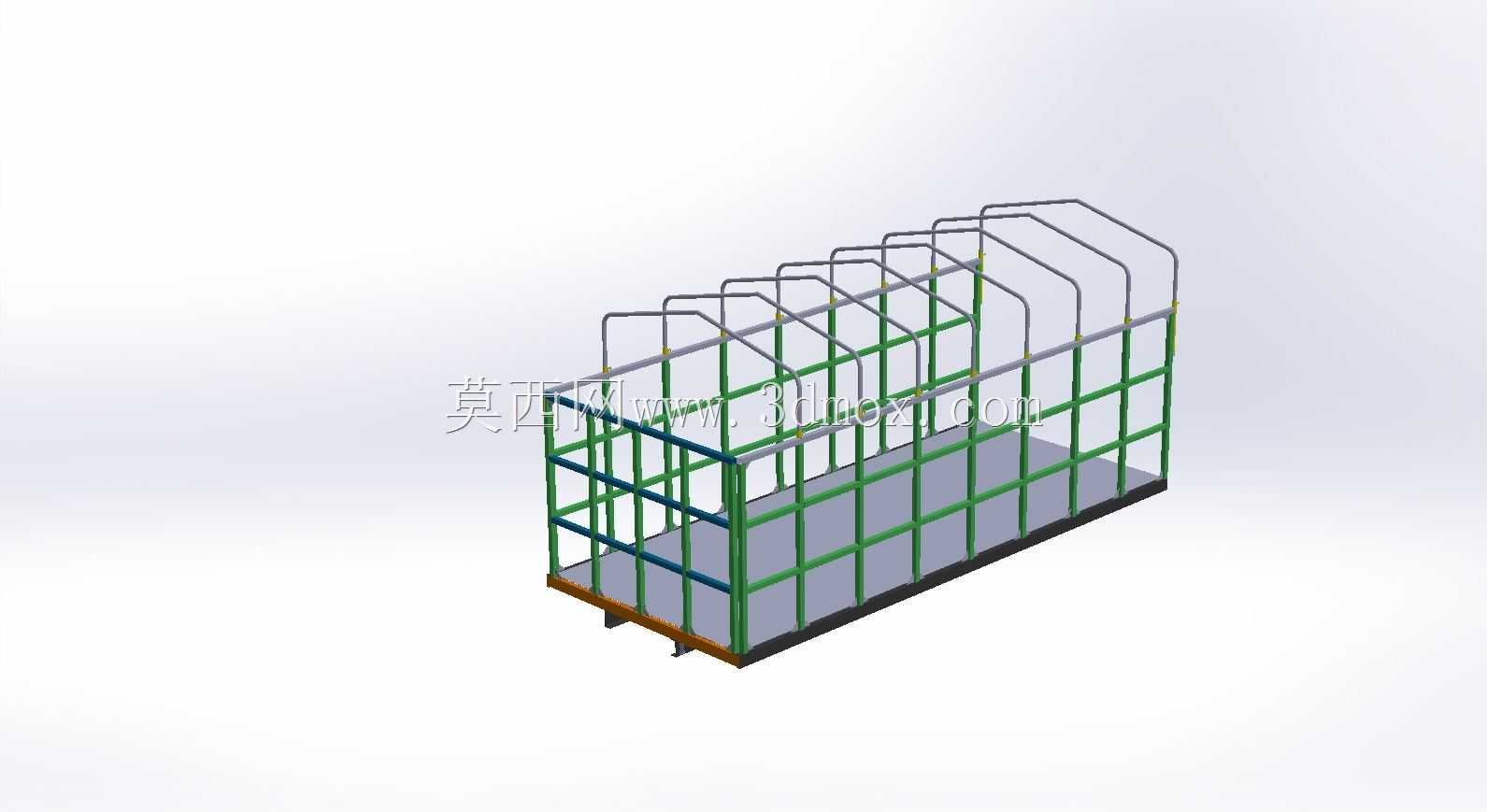

　　这款栏板式货厢结构，主要适配中型短途货运卡车的上装改装需求，常见于城乡建材运输、农副散杂货品配送、商超批量补货等场景，相比封闭式厢货，它的侧栏可灵活开启，配合顶部无硬顶的框架结构，能适配不同高度、不规则外形的货物装载，比如成捆管材、定制家具、成件农资这类尺寸超出常规封闭厢限界的货品，装卸时可以从侧面、尾部多方向作业，不用受尾门单一开口的限制，能大幅缩短装卸等待时间。从结构设计逻辑来看，整个货厢采用底部承载框架+侧部防护栏+顶部弧形加强拱架的组合形式，底部主承载梁直接和卡车底盘的纵梁通过连接支座固定，底板采用防滑花纹钢板铺设，边缘设置了加厚的边梁，避免叉车装卸时磕碰造成底板变形；侧部的栏架采用矩形钢管焊接成网格状结构，

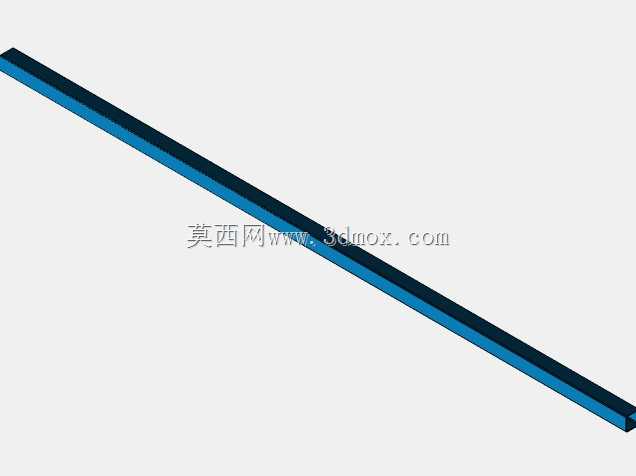

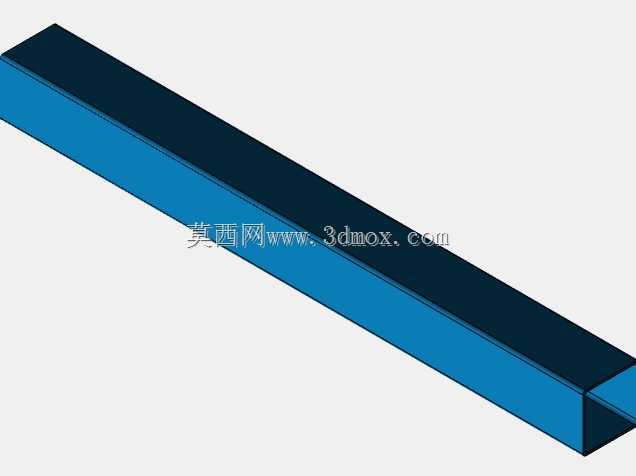

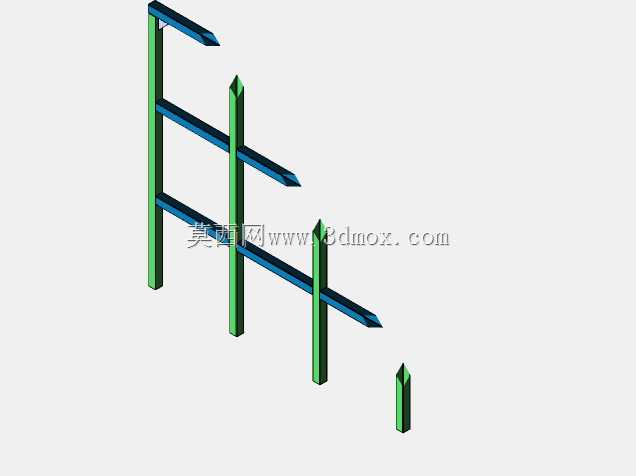

　　竖向方管作为主要受力立柱，间隔均匀分布，横向设置多道横撑，既可以阻挡货物侧滑掉落，又不会因为全封闭挡板增加过多自重，网格间隙经过反复校核，既能保证足够的防护强度，避免小件货物从间隙漏出，又能减少行车时的风阻，降低燃油消耗。顶部的弧形拱架采用圆管弯制而成，一方面是给后期加装篷布提供支撑骨架，雨天或者运输易扬尘货品时，可以直接覆盖篷布固定在拱架和侧栏的挂钩上，不用额外临时搭建支撑；另一方面弧形结构相比直梁，抗扭、抗形变能力更强，在车辆走颠簸路面、货厢发生轻微扭转时，拱架能分散部分应力，避免侧栏立柱出现焊缝开裂的问题。设计时充分考虑了安装边界，货厢的整体宽度严格符合道路行驶的外廓尺寸要求，底部连接孔位完全匹配对应吨位卡车底盘的预装孔位，

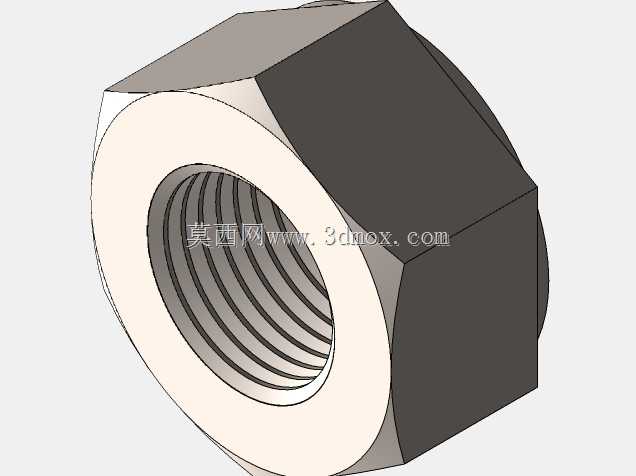

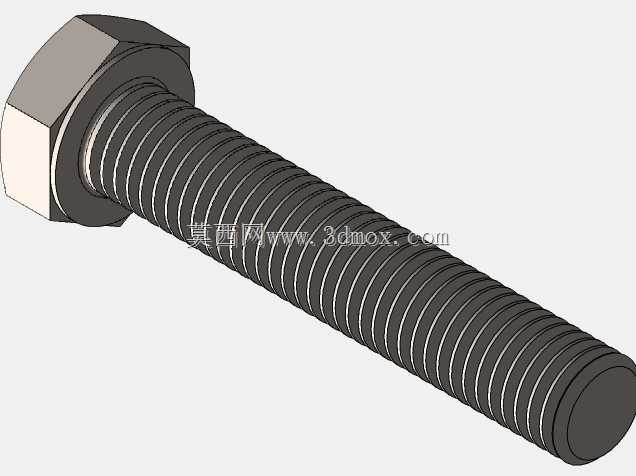

　　不需要对底盘进行额外打孔改装，现场安装时只需要对齐孔位拧紧紧固件即可，侧栏和底架之间采用可拆卸的铰接结构，后期如果需要运输超宽货品，可以快速拆除单侧或者双侧栏板，拓展装载灵活性。栏架表面采用喷塑处理，绿色的防护层既可以抵御日常运输中的磕碰、雨水锈蚀，也能在厂区、物流园等作业场景下起到明显的标识作用，提醒周边作业人员注意避让。整个结构的受力经过反复验算，额定承载状态下，底架的最大挠度控制在允许范围内，侧栏在受到货物侧向挤压时，立柱的形变量不会超出安全阈值，不会出现栏板变形外凸导致的货物遗撒风险，各焊接位置都做了倒角处理，避免尖锐棱角划伤装卸人员或者货物包装。
