汽车B柱内侧加强支撑结构三维数模

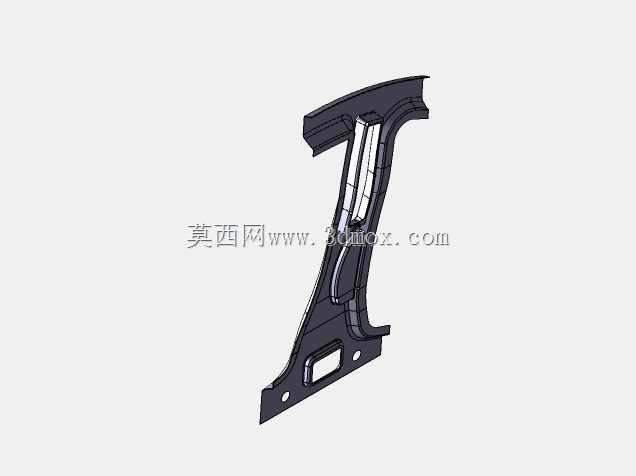

　　该结构件为乘用车侧围B柱内侧的加强支撑组件，主要应用于承载式车身的侧围受力路径搭建，在整车侧面碰撞工况、车身扭转工况下承担载荷传递与变形抑制的核心作用，是车身被动安全结构体系中的关键组成部分。从实际装车场景来看，该部件位于车身侧围外板与内饰板之间的空腔区域，上端衔接侧围上边梁与车顶横梁的连接节点，下端延伸至门槛梁的安装搭接面，侧面与B柱主加强板形成腔体式支撑结构，能够在侧面碰撞发生时将集中冲击载荷快速分散至车顶、门槛以及前后门框的环形受力结构上，避免B柱出现过度弯折侵入乘员舱的风险。设计过程中优先考虑了载荷传递路径的连续性，整体采用变截面的弧形轮廓，完全贴合B柱主钣金的内侧型面，翻边区域预留了均匀的焊接搭接面，

　　能够通过点焊工艺与B柱主加强板、侧围外板形成稳定的三层焊接结构，翻边宽度控制在12-15mm区间，匹配常规点焊电极的作业空间，避免出现焊接可达性不足的问题。结构上设置了多道纵向加强筋，筋条高度沿B柱受力梯度变化，碰撞高发的中部区域筋条高度更高、截面惯性矩更大，上下两端与周边梁体衔接的区域逐步降低筋高，实现刚度的平缓过渡，避免应力集中导致的连接区域开裂。部件下端预留了两个规则的安装定位孔，孔径匹配车身焊装线的定位销尺寸，能够在焊装工序中实现快速精准定位，减少装夹偏差；侧面的异形镂空区域一方面用于减重，另一方面为车内安全带卷收器、线束走线、内饰卡扣安装预留了足够的布置空间，避免与周边内饰件、电气元件出现装配干涉。从安装边界来看，

　　该部件的整体轮廓完全避让了车门玻璃的升降行程、密封条的安装空间以及B柱内饰板的卡扣安装座，装车后不会与周边运动件、密封件产生摩擦干涉，所有安装孔位的位置度公差控制在±0.2mm以内，匹配整车焊装的精度要求。建模过程中严格按照车身钣金的设计规范，所有折弯区域预留了合理的折弯圆角，避免冲压成型过程中出现开裂、起皱等工艺缺陷，板材厚度匹配同级别车型B柱加强件的常用料厚，在满足侧碰刚度要求的前提下尽可能控制零件重量，兼顾车身轻量化与安全性能的平衡。
