卡车车厢组焊定位工装夹具结构

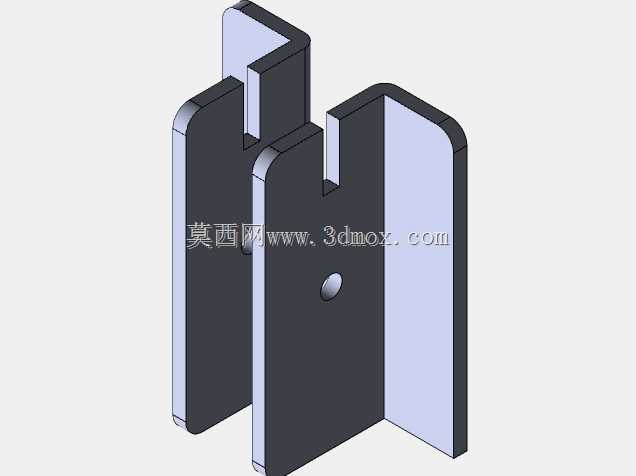

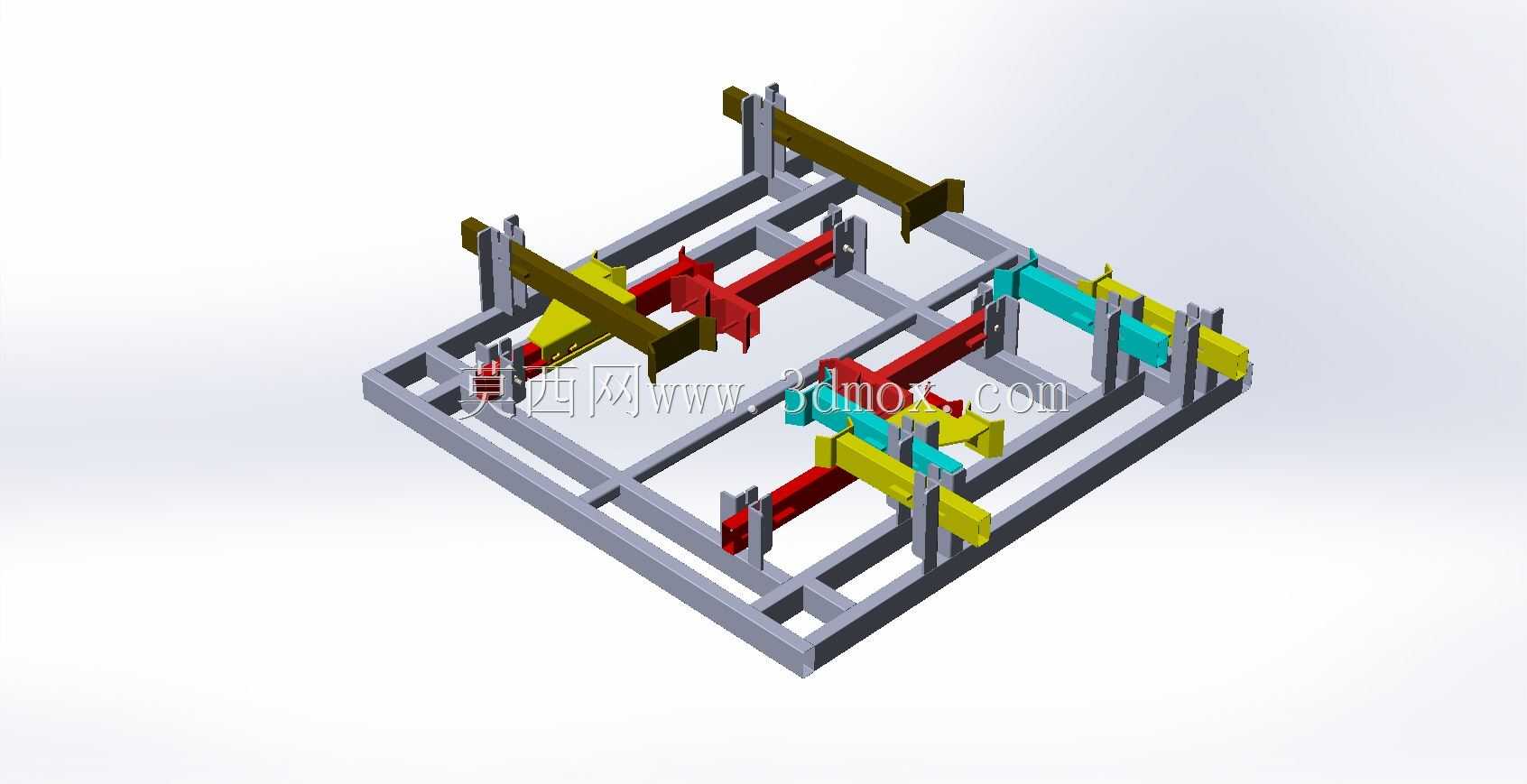

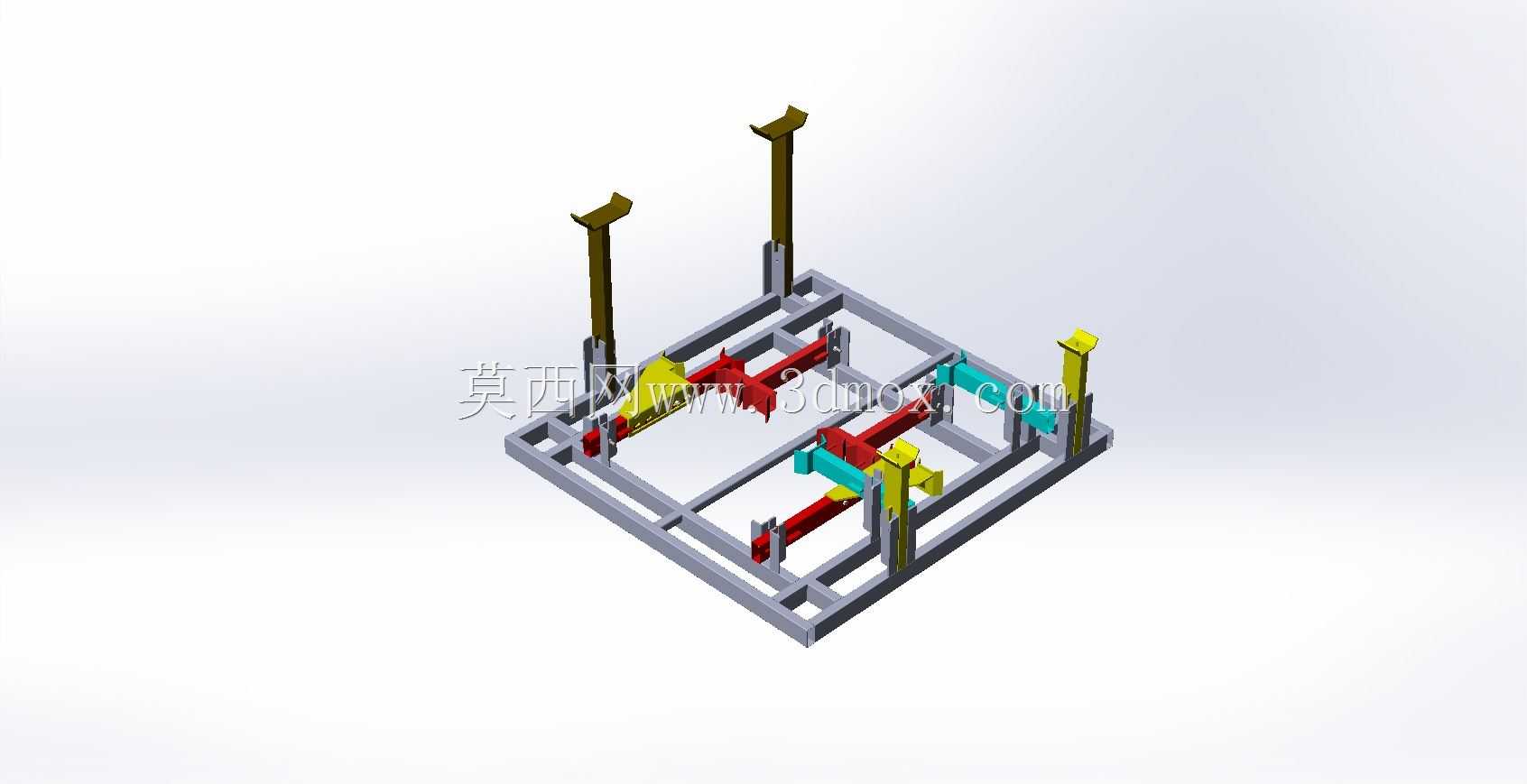

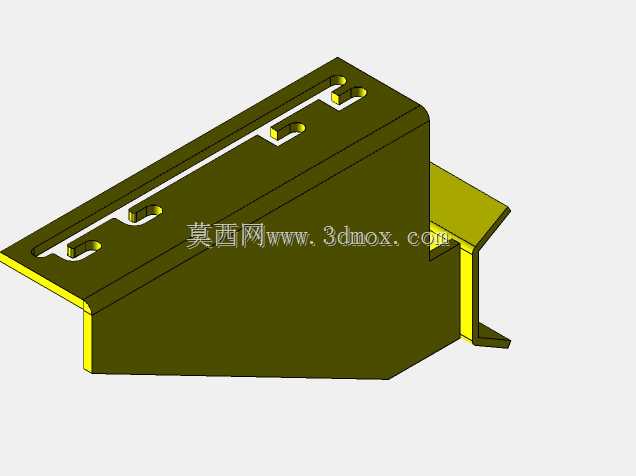

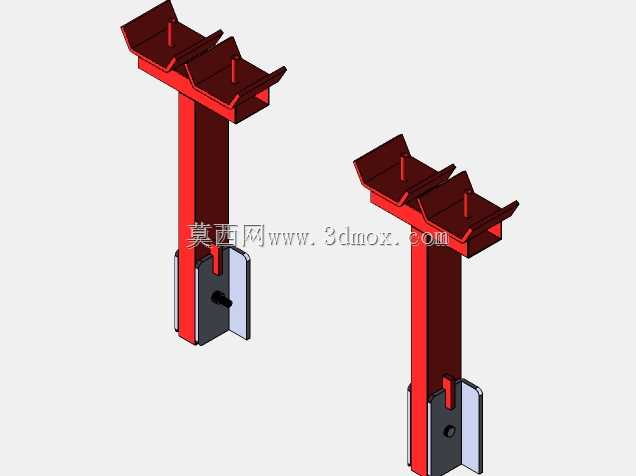

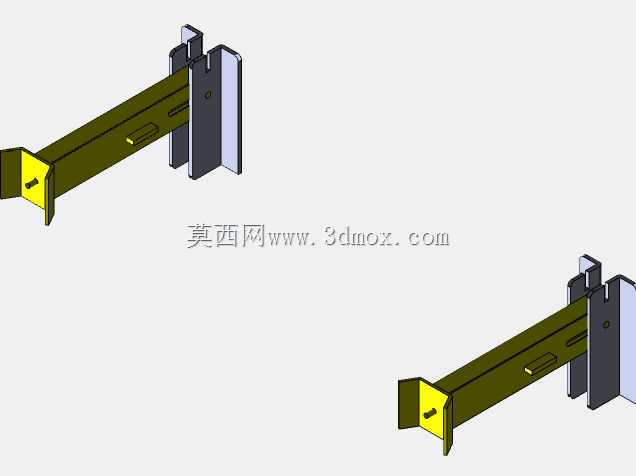

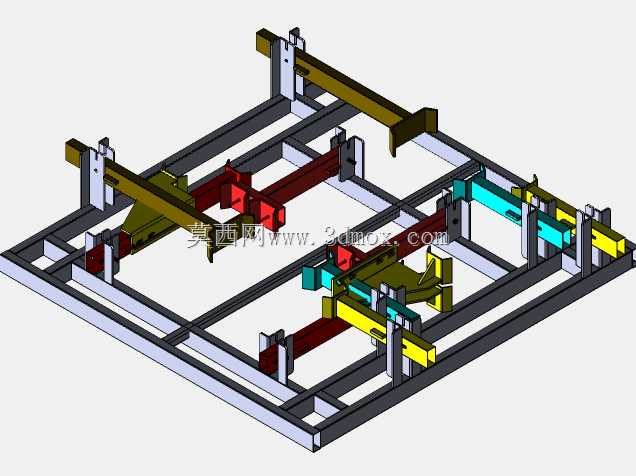

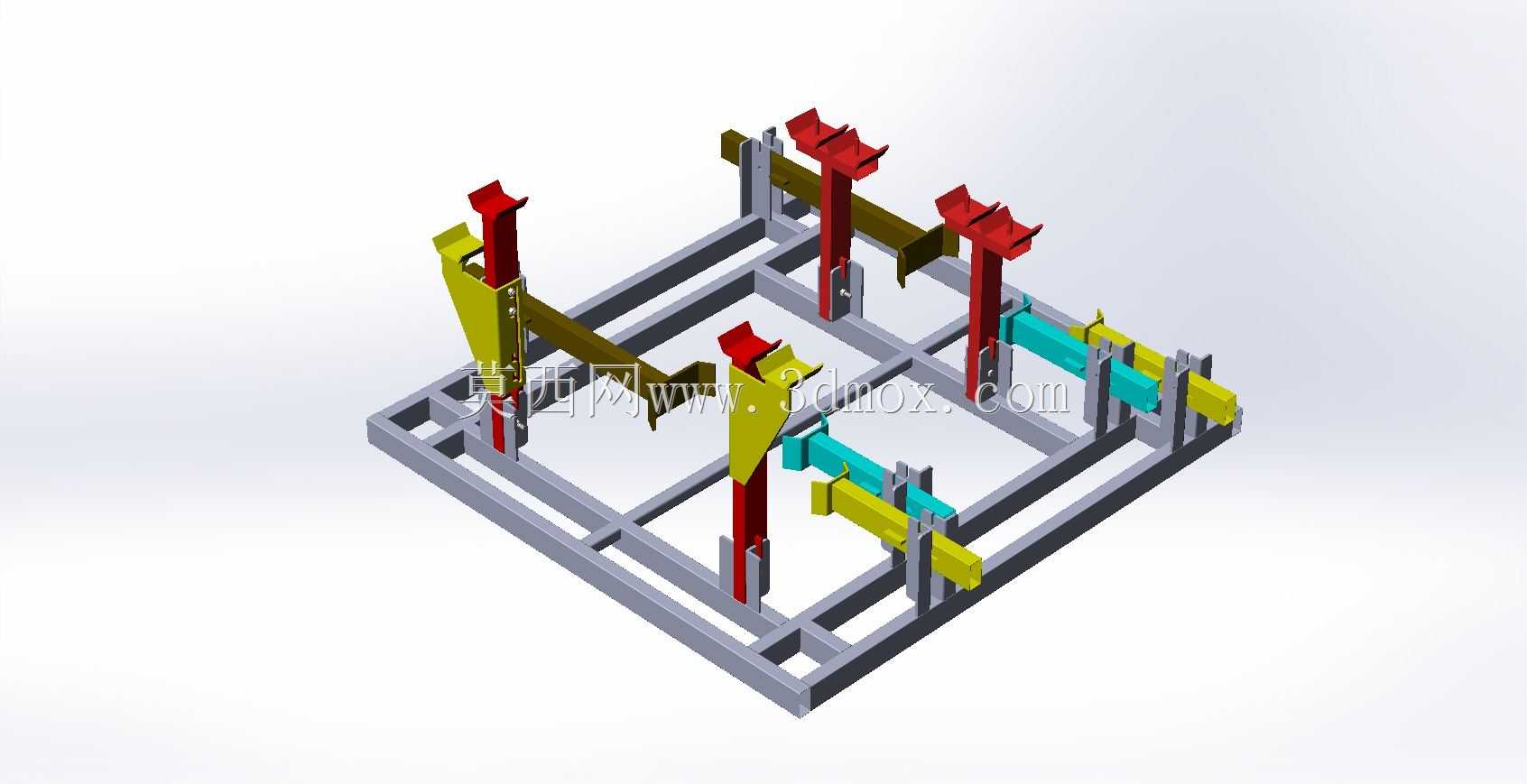

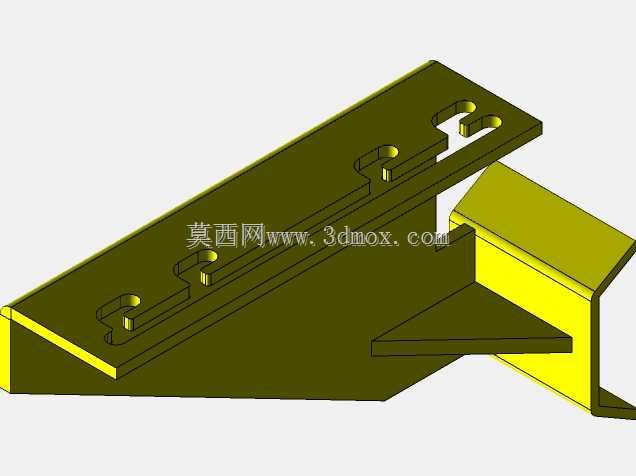

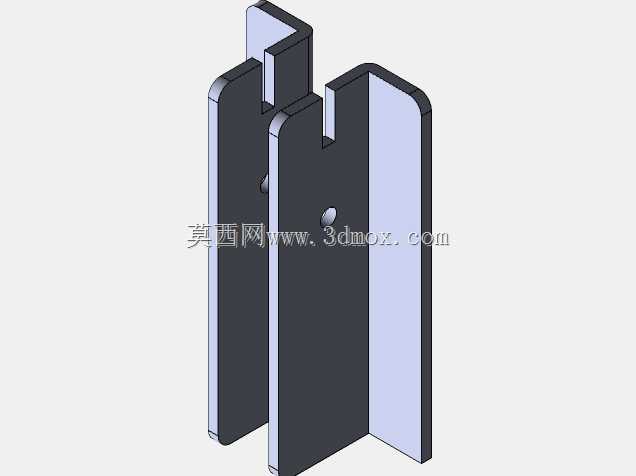

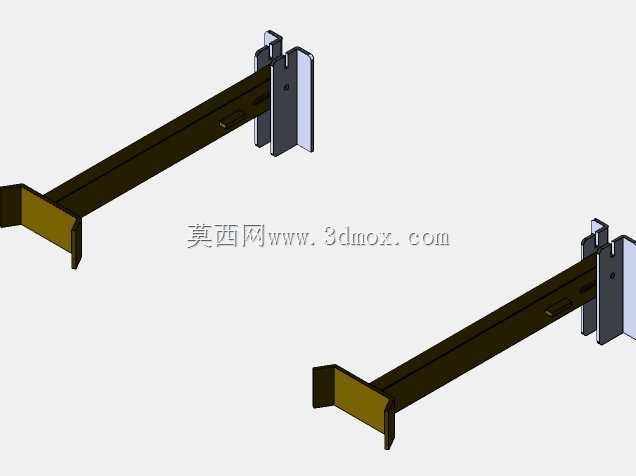

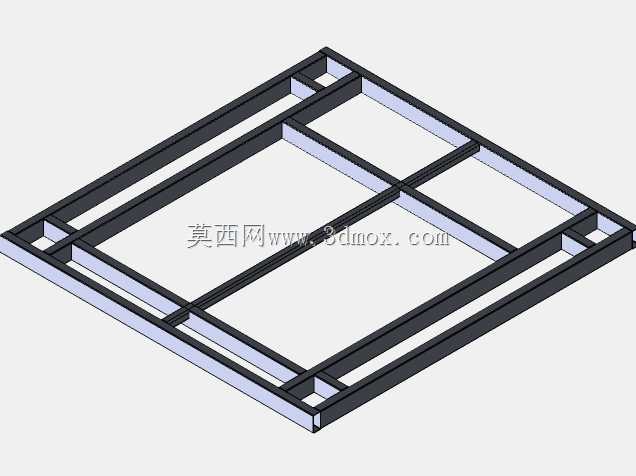

　　这套工装主要面向卡车车厢生产环节的组对、焊接工序，解决传统车厢拼装过程中定位基准偏移、构件形位公差超差、批量生产一致性差的问题，适配货运卡车金属车厢的框架拼装作业，在车厢结构件焊接工位、预装工位都能直接投入使用。整套夹具采用框架式基座作为承载主体，基座采用标准型钢拼焊成型，整体安装边界可适配常规车间工位的占地需求，基座上预留的T型槽与安装孔位可根据不同规格的车厢尺寸调整定位组件的安装位置，兼容多型号轻卡、重卡的车厢框架组对作业，无需额外更换基座主体。夹具的定位单元采用多组可调式挡块与压紧组件组合的形式，沿车厢框架的纵梁、横梁、边板安装位分布，其中横向布置的定位梁对应车厢的横向支撑构件，纵向定位块贴合车厢纵梁的侧边基准面，

　　可快速完成构件的初定位，避免人工对线找正的耗时问题；带快速压头的压紧组件可在定位完成后快速锁紧构件，防止焊接过程中热变形导致的构件移位，压头的接触位置都做了避让焊道的设计，不会干涉焊接作业的走枪路径。设计过程中优先考虑了工装的操作便捷性，所有定位组件的调节端都设置在工装外侧的操作位，作业人员无需探身到框架内部即可完成定位调整与压紧操作，降低作业过程中的磕碰风险；定位基准统一以基座的加工面为初始零点，所有定位块的安装面都经过铣削加工，保证定位精度控制在组焊工艺要求的公差范围内，减少后续焊后校形的工作量。整套夹具的受力结构经过校核，压紧力的传递路径直接作用在基座框架上，不会出现局部受力变形导致的定位失准问题，

　　针对车厢焊接过程中常见的热变形量，部分定位块预留了微调整余量，可根据实际焊接变形情况微调定位位置，进一步提升成品的尺寸合格率。工装的各功能模块采用分体式安装设计，易磨损的压头、定位挡块都采用可拆卸结构，后期维护更换时无需拆解整套工装，降低产线停线维护的时间成本。
