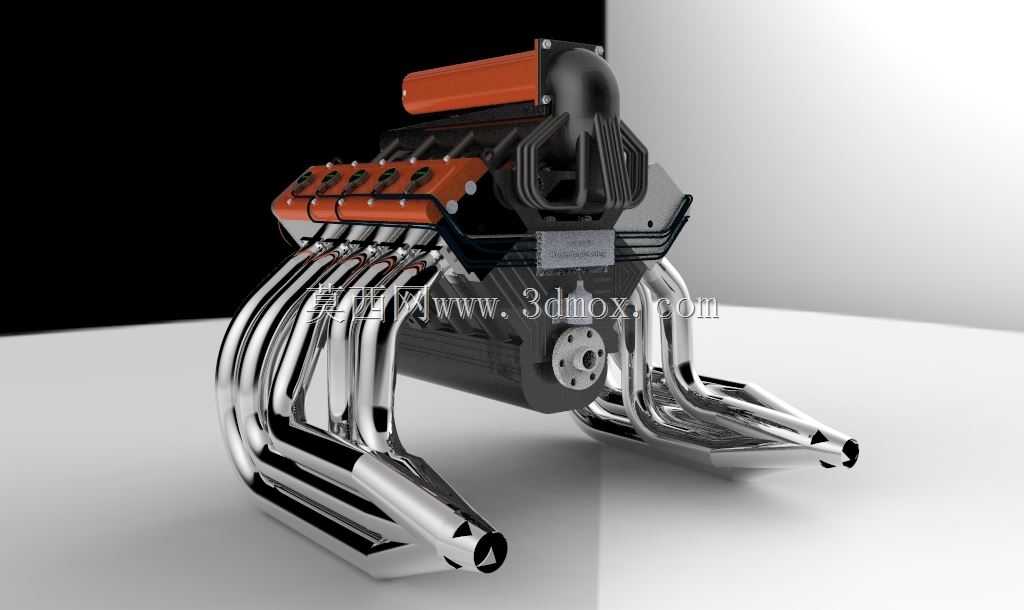

V型十缸汽车动力总成结构展示

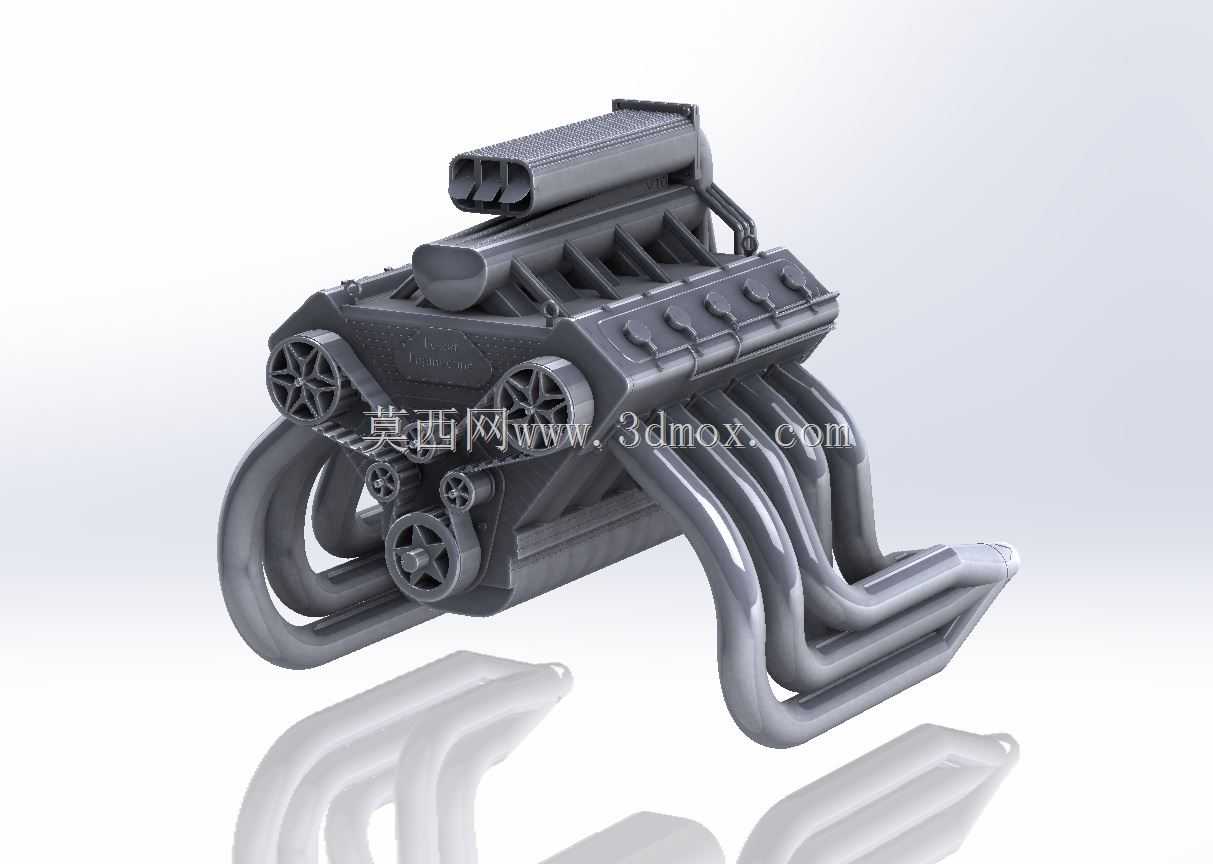

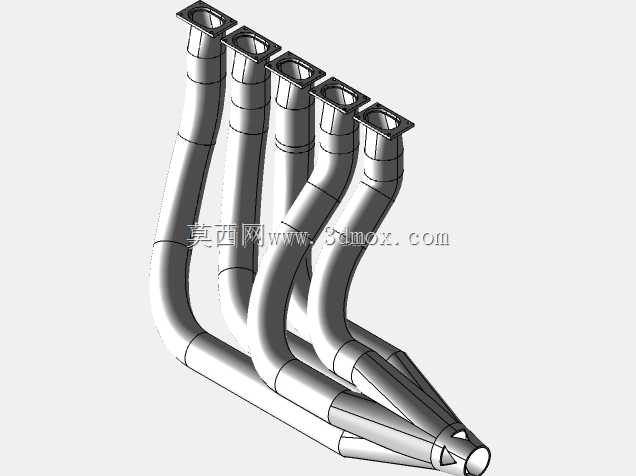

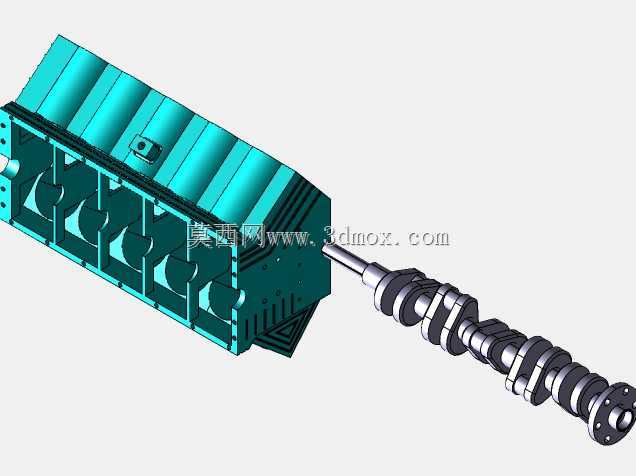

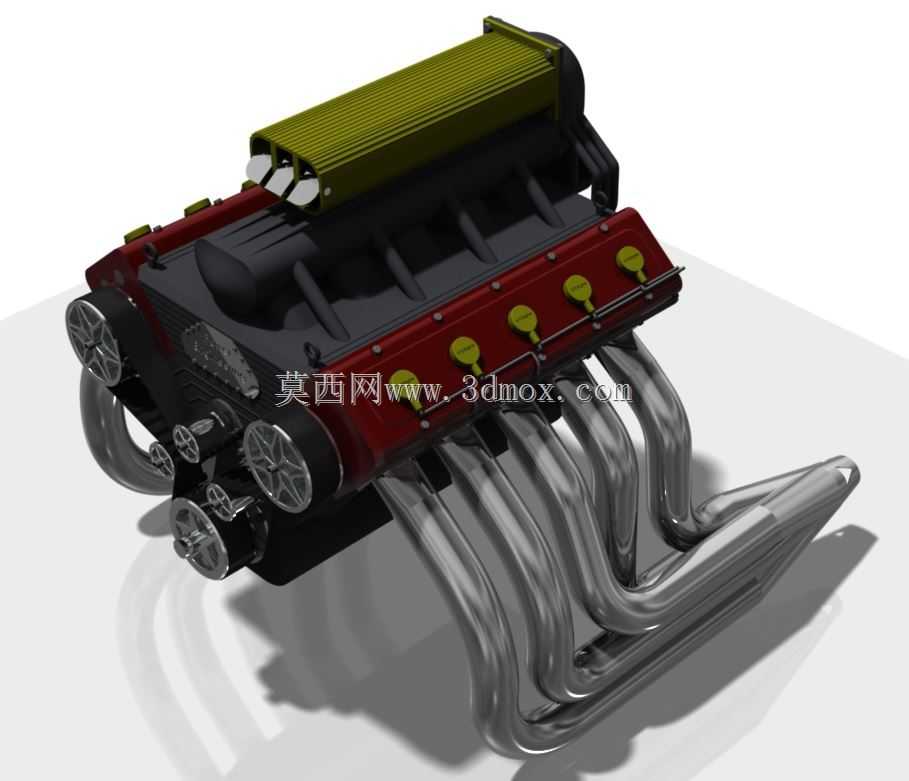

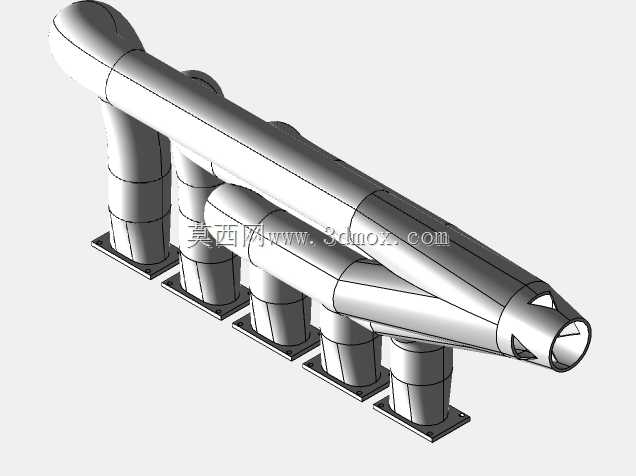

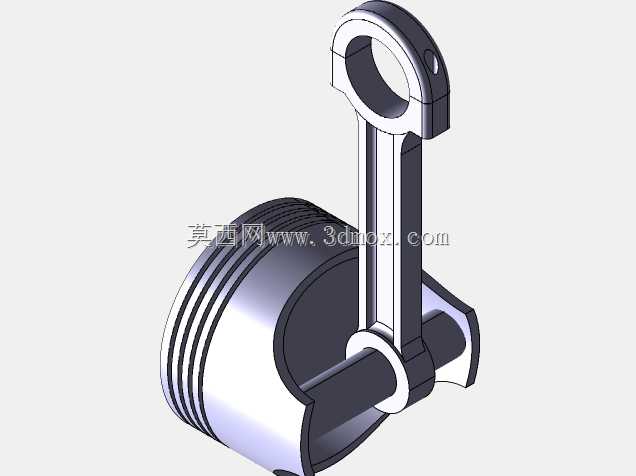

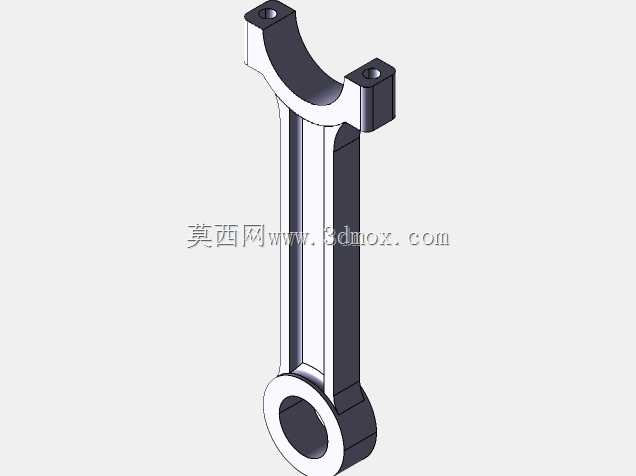

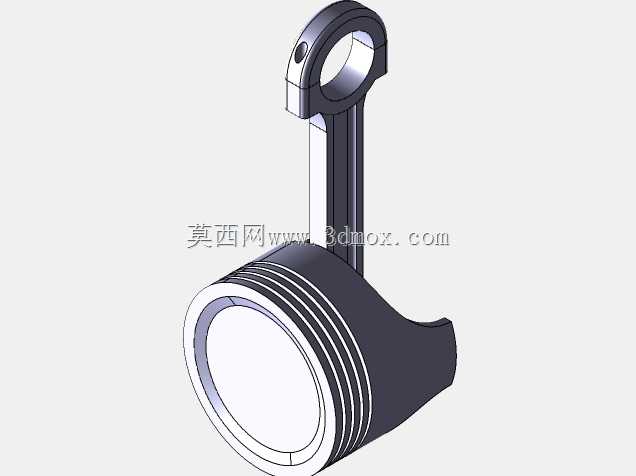

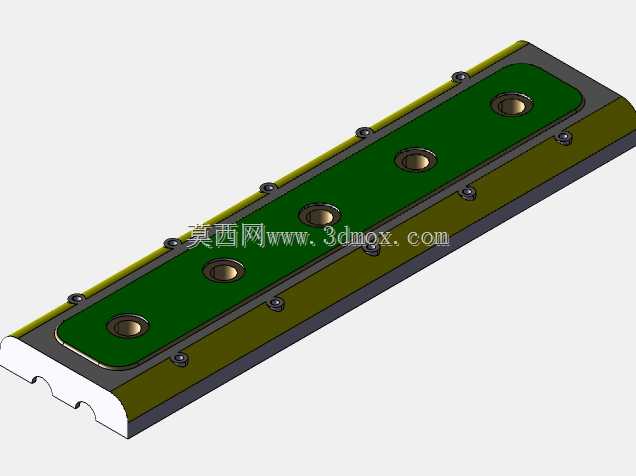

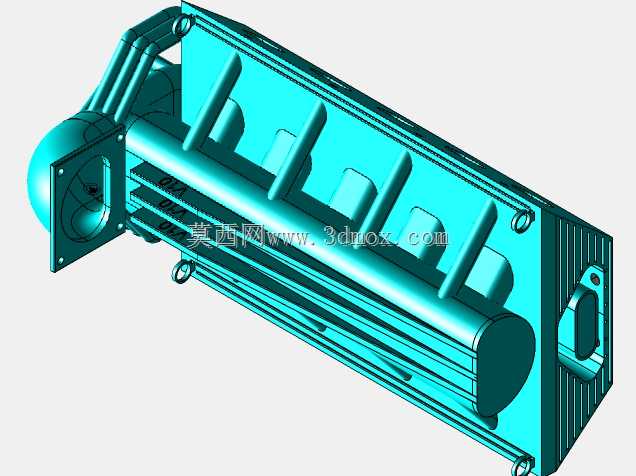

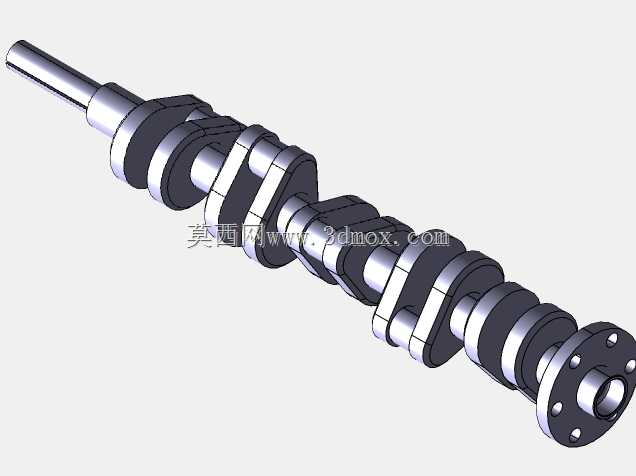

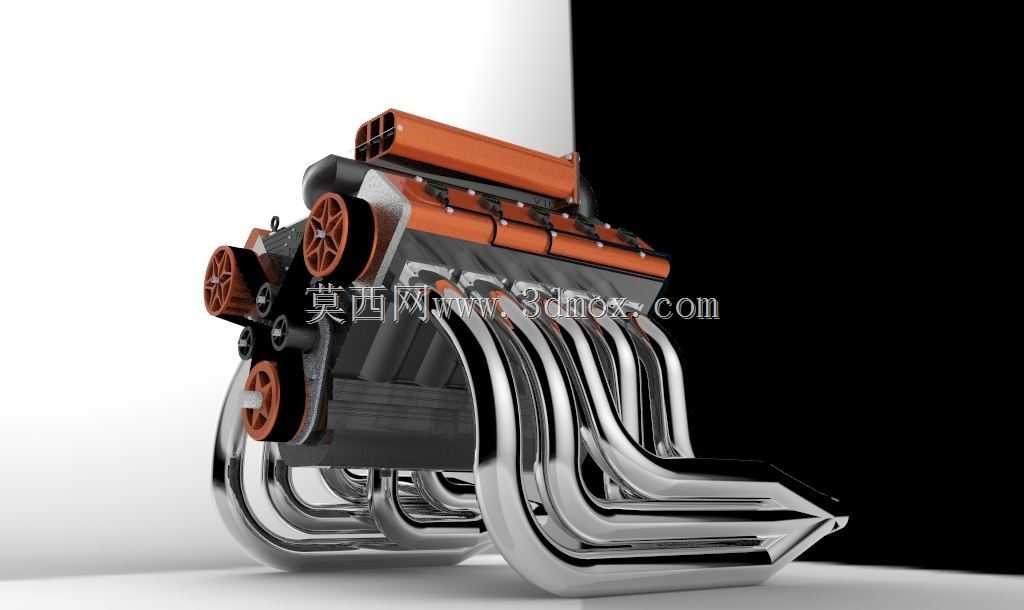

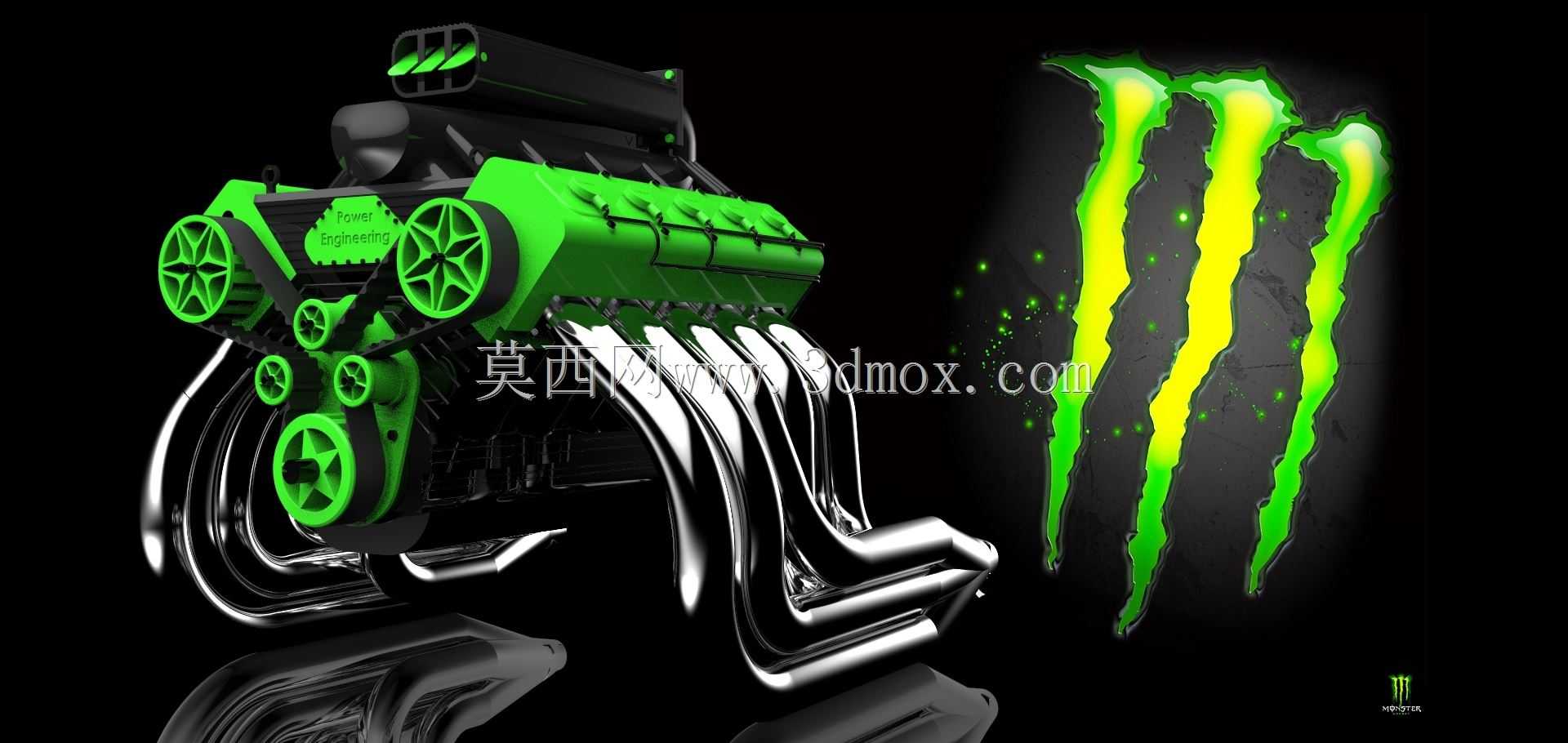

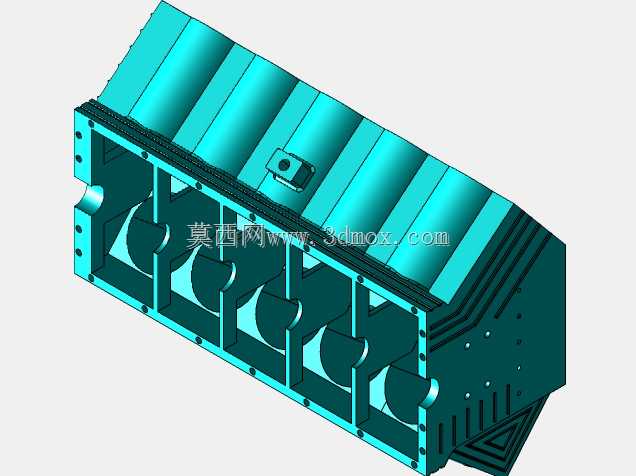

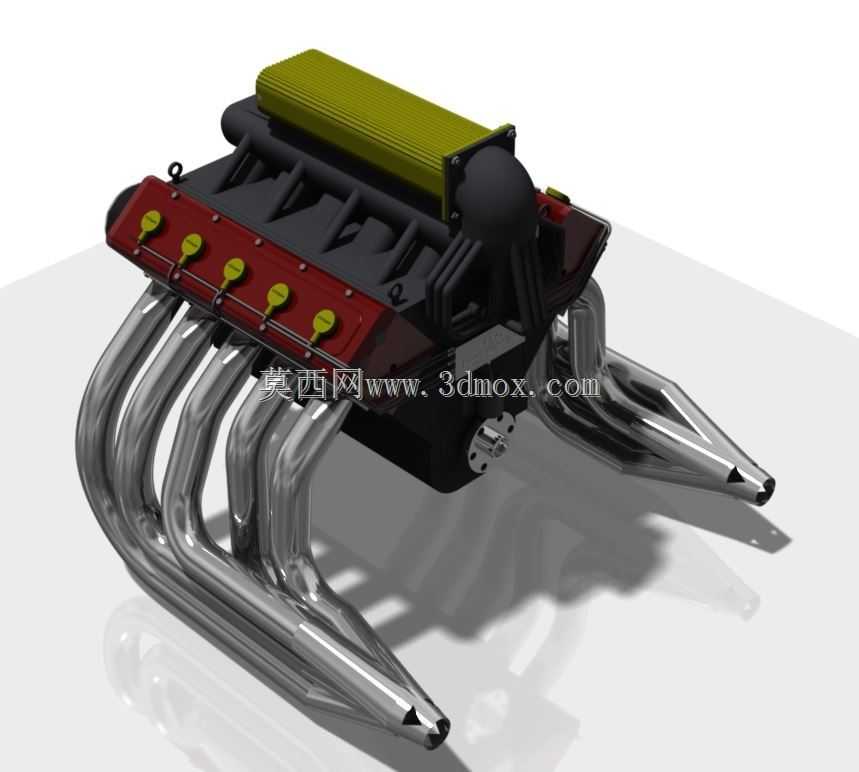

　　这款V10动力单元的三维结构，完整还原了大排量高性能内燃机的核心布局，V型夹角的缸体排布既平衡了十缸机型的运转平顺性，也控制了动力单元的纵向占用空间，适配高性能乘用车辆、赛事改装车辆的动力舱布局需求。从结构设计来看，两侧缸盖采用独立的进排气布局，每侧五缸的配气结构沿缸体中线对称分布，外露的等长排气歧管经过管路走向优化，能有效降低各缸排气干涉，保证排气脉冲的顺畅输出，同时兼顾高转速区间的排气效率。进气歧管上方的稳压腔采用大容积设计，可稳定进气压力，为各缸提供均匀的混合气供给，适配大排量自然吸气的进气需求。缸体部分整合了曲轴箱、主轴承座的一体化结构，强化了高负荷运转下的缸体刚性，曲轴的平衡配重沿十缸点火顺序做了对应优化，

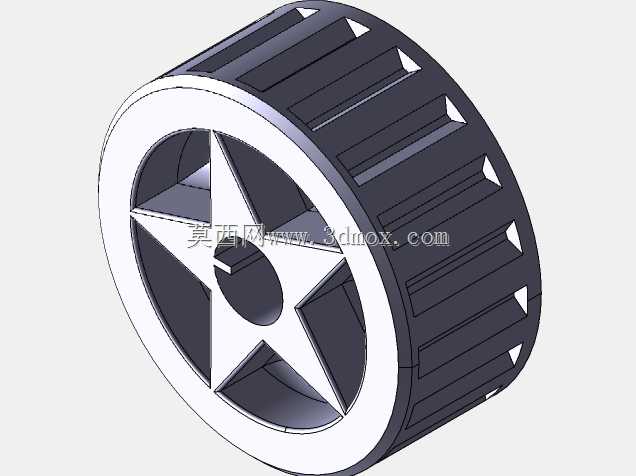

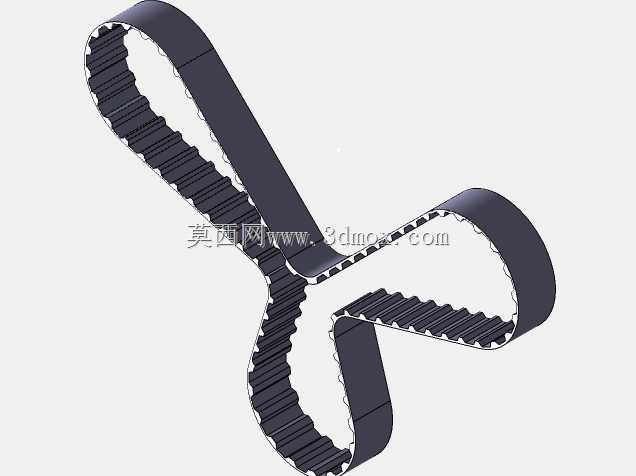

　　能抵消V型十缸布局下的一阶、二阶振动，减少动力传递过程中的震动损耗。前端的附件驱动轮系预留了发电机、空调压缩机、水泵等附件的安装位，各轮系的张紧路径做了空间避让，避免附件运转时与周边车架、管路产生干涉。从安装边界来看，该动力单元的机脚安装位分布在缸体两侧下部，匹配常规后驱车型的动力舱安装点位，排气歧管的向下延伸角度预留了足够的转向拉杆、悬架塔顶的避让空间，油底壳的造型做了低重心优化，在保证机油存储容量的前提下降低整机安装高度，适配低趴性能车型的重心控制需求。在实际工程应用中，这类V10动力结构常被用于大马力跑车、高端皮卡以及特种作业车辆的动力配套，建模过程中对缸体水道、油道的走向做了简化示意，保留了外部装配结构的完整尺寸关系，可用于动力舱布置校核、改装方案验证、教学演示等场景，能帮助结构设计人员快速核对动力单元与周边冷却管路、进排气系统、传动系统的装配间隙，减少实车匹配阶段的反复调整工作量。
