工业测试用卧式管壳式换热机组结构

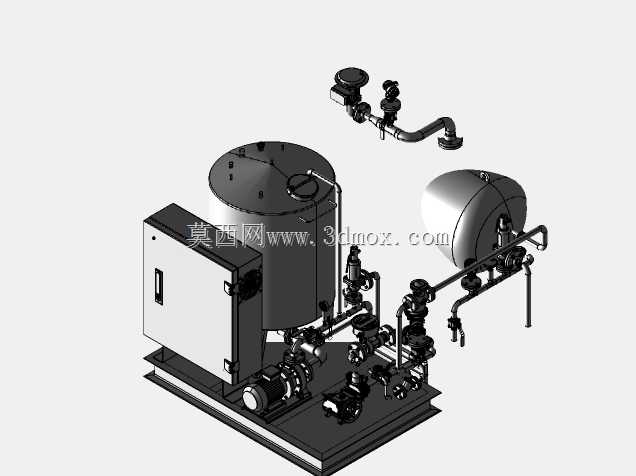

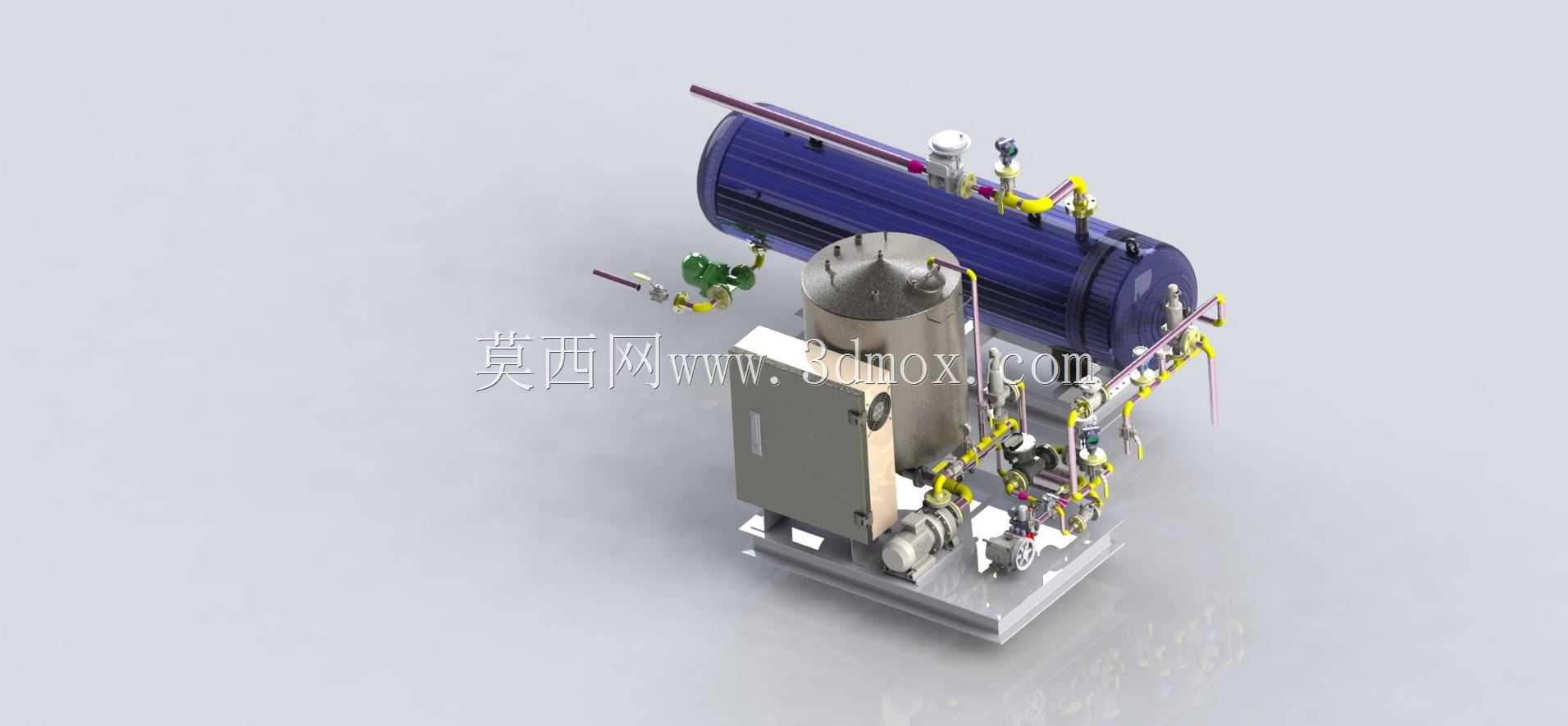

　　这套撬装集成的换热单元，主要面向工业生产过程中的介质温度调控场景，常见于化工制程、集中供热、动力系统余热回收、工业冷却循环等工况，用来实现两种不同温度流体之间的热量传递，既可以完成工艺介质的加热升温，也能实现高温介质的冷却降温，同时可适配余热回收场景，将生产过程中废弃的热量转移到待加热介质中，降低整体生产能耗。整套设备采用卧式管壳式换热主体搭配立式缓冲罐体的集成布局，所有管路、阀门、检测仪表都集成在统一的焊接底座上，不需要现场进行大量管路拼接，到场后仅需对接工艺进出口管线、动力与检测线路即可投入使用，大幅缩短现场安装调试的周期。从结构设计逻辑来看，卧式布置的主换热筒体采用长圆筒承压结构，内部设置管束作为冷热介质的换热接触面，

　　筒体外壁预留了多组仪表接口与管路接口，分别用来安装温度检测、压力检测元件，以及排污、排气、安全泄放的附属管路，保证设备运行过程中可以实时监测内部工况，出现超压情况时能通过安全组件快速泄放压力，避免设备损坏。配套的立式罐体主要承担气液分离、介质缓冲的作用，避免管路内的流体脉动直接冲击换热管束，延长核心换热元件的使用寿命，同时可以分离换热过程中析出的不凝性气体，通过顶部的排气阀定期排出，避免不凝气在换热管束表面聚集降低换热效率。管路上配置的不同类型阀门，分别承担流量调节、通断控制、单向止回的功能，黄色标识的管路为辅助控制气路，用来驱动气动类阀门实现远程自动调节，不需要操作人员到现场手动操作，适配自动化生产场景的控制需求。

　　底座采用型钢焊接成型的框架结构，底部预留了叉车孔与地脚螺栓安装孔，既可以通过叉车完成短距离转运，也可以通过地脚螺栓将整套设备固定在混凝土基础上，抵消设备运行过程中管路流体脉动产生的振动，避免管路接口出现松动泄漏。整套设备的安装边界充分考虑了现场运维需求，主筒体侧面、罐体周边都预留了足够的操作空间，方便运维人员定期检查阀门状态、读取仪表数据、更换易损密封件，不需要额外拆除周边结构就能完成常规运维操作。管路走向采用分层布置的设计，不同压力等级、不同介质类型的管路分开排布，避免管路之间相互干涉，同时减少管路弯折造成的流体阻力损失，提升整套设备的运行效率。
