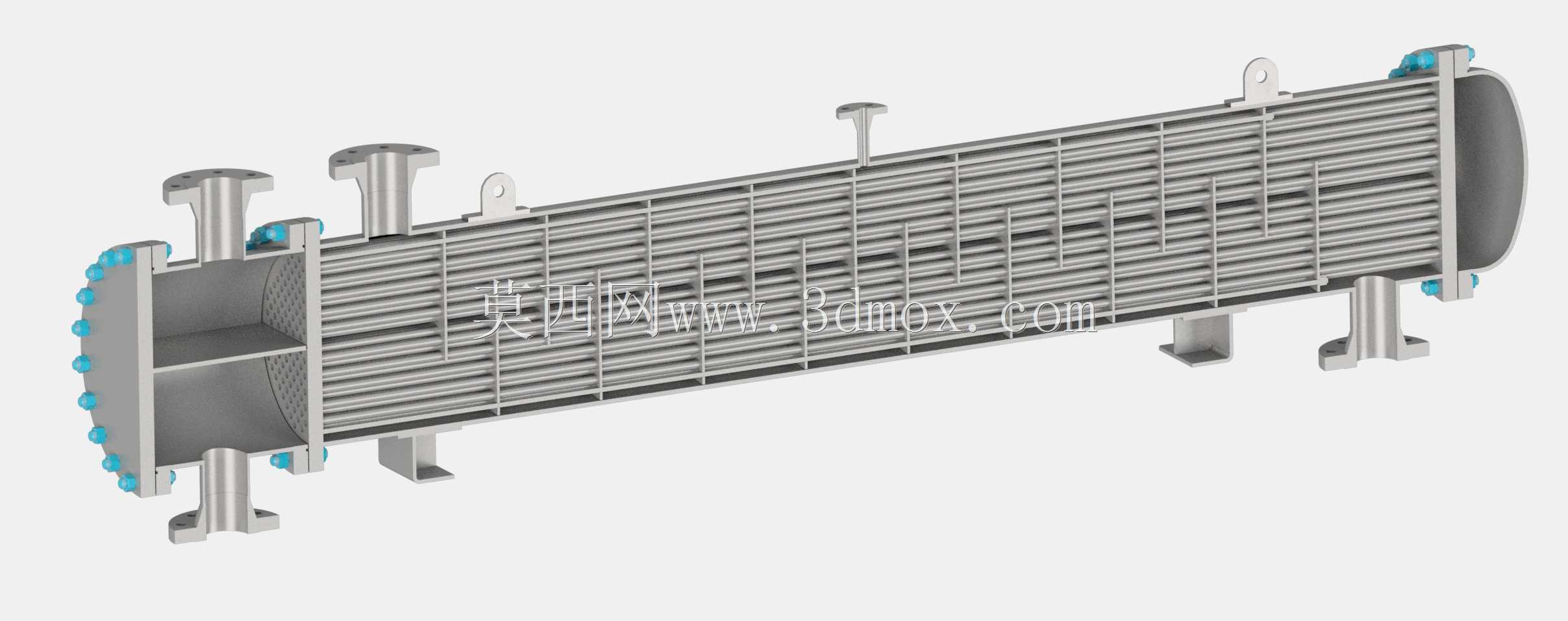

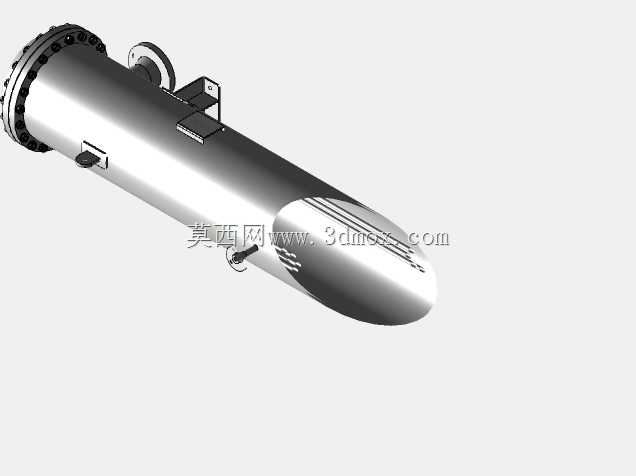

该换热装置采用固定管板结构形式,适配高压工况下的流体热量传递场景,常见于化工流程、动力系统、集中供热、工业冷却循环等需要两种介质完成热量交换的作业环节,可实现高温流体与低温流体间的高效热量传递,避免不同工况介质直接接触引发的污染或压力失衡问题。设备主体采用卧式长筒体布局,筒体两端设置可拆卸端盖结构,端盖与筒体间通过法兰螺栓组实现紧固密封,密封面适配高压工况的密封要求,可承受对应等级的工作压力冲击。筒体内部排布密集换热管束,管束两端与管板完成胀接加焊接的复合连接,保障高压工况下管束与管板连接位置的密封可靠性,避免管程与壳程介质发生串漏。设备共设置4个通径4英寸的喷嘴接口,分别对应管程介质进出口、壳程介质进出口,接口采用法兰连接形式,
可直接与现场工艺管道完成对接,接口位置根据介质流向做了流道优化,减少介质进入设备时的局部阻力损失,降低流体冲刷对管束端部的磨损。筒体外部设置多组支撑支座,支座采用鞍式结构,可将设备整体载荷均匀传递至安装基础,支座上预留螺栓安装孔,可适配不同规格的地脚螺栓完成固定,安装时需预留足够的轴向热膨胀补偿空间,避免设备运行过程中因热胀冷缩产生的应力损坏连接结构。筒体上部设置吊装吊耳,可满足设备整体吊装转运的受力要求,吊耳位置经过重心校核,吊装过程中可保持设备水平姿态,避免管束因倾斜受力产生形变。设计过程中针对壳程流道做了折流结构优化,折流板采用等间距排布,可引导壳程介质以错流形式冲刷换热管束外壁,提升换热效率的同时,减少壳程介质的流动死区,
降低杂质在壳程底部沉积的概率。端盖内部设置分程隔板,将管程分为两个流程,可延长管程介质的流动路径,提升管程介质的换热时长,保障介质出口温度满足工艺设计要求。建模过程中对所有连接位置的密封结构、螺栓排布、管束间距均做了1:1还原,可直接用于设备安装布局校验、工艺管线对接模拟、检修拆装流程推演,也可作为同类型换热设备结构设计的参考样例,帮助设计人员快速掌握高压管壳式换热器的结构排布逻辑,减少前期方案设计阶段的重复建模工作量。
