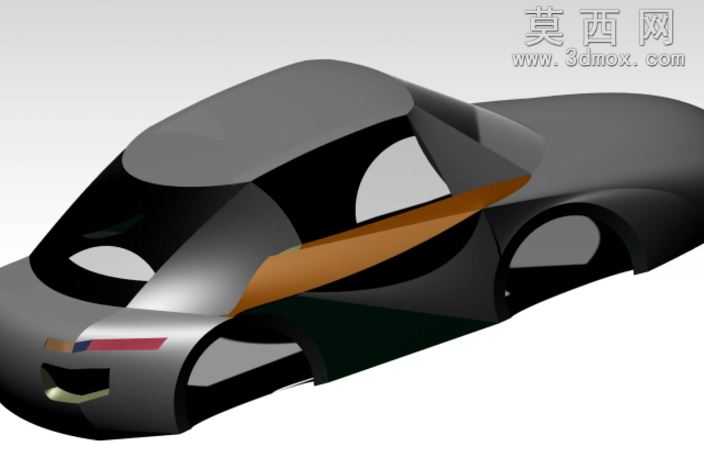

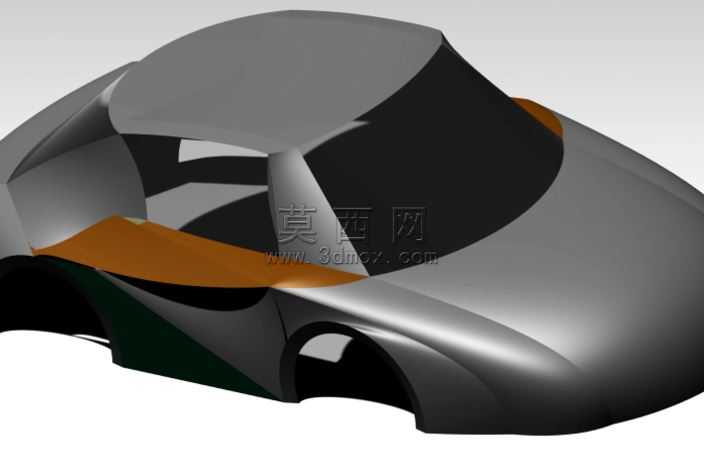

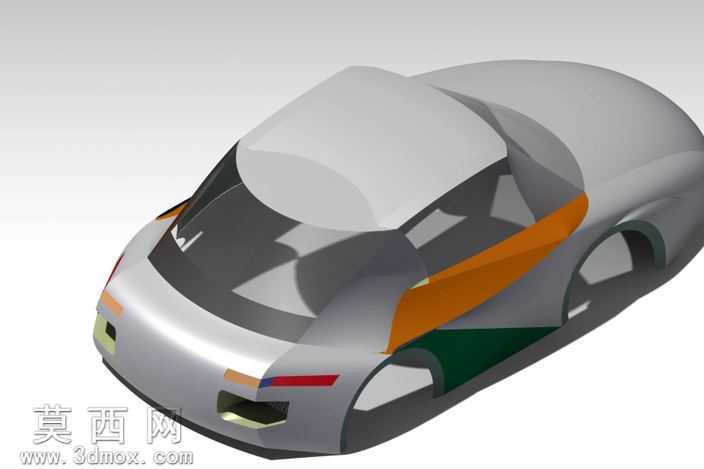

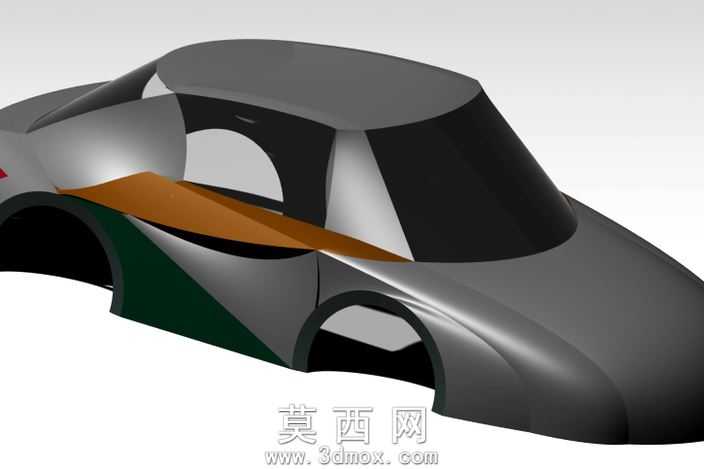

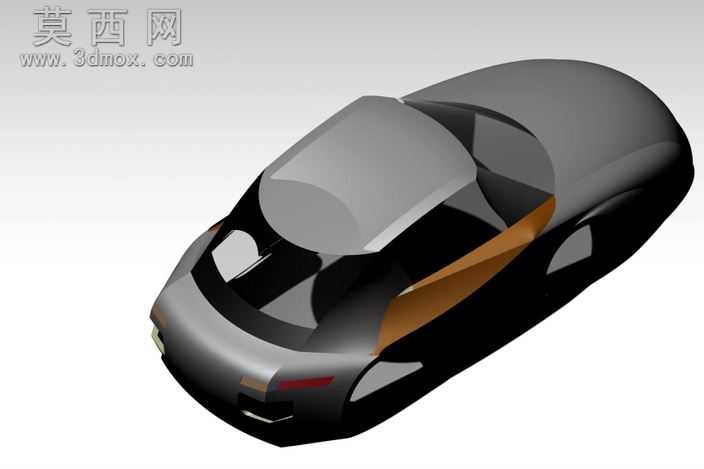

CATIA设计的流线型轿车车身外观结构

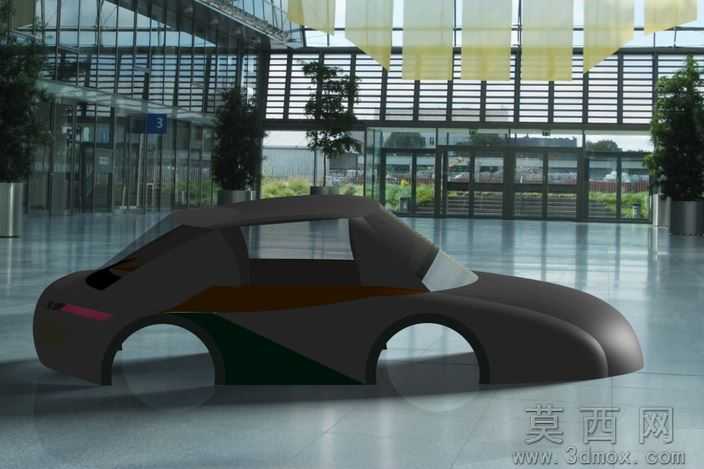

本作品为乘用车车身外观的三维参数化建模成果，建模过程依托CATIA软件的曲面设计模块完成，整体建模周期累计投入近三十小时，重点打磨车身外覆盖件的连续曲面过渡效果，还原量产轿车车身的空气动力学造型特征。建模初期首先搭建车身整体轮廓的控制线架，依据常规三厢轿车的长宽高比例设定基准平面，依次勾勒出引擎盖曲面、前挡风玻璃曲面、车顶弧线、侧围曲面、车尾溜背线条的关键控制样条，在调整样条曲率的过程中反复校验曲面间的G2连续要求，避免出现曲面褶皱、曲率突变的问题，保障车身外表面的顺滑质感。针对车身侧围的特征腰线，建模时采用多截面曲面命令完成造型，通过调整不同截面的控制点位置，让腰线从前翼子板位置平缓延伸至车尾，形成自然的光影转折效果；轮拱位置的曲面做了内收的圆弧过渡，预留出轮胎与轮眉之间的装配间隙，符合实车的空间布局要求。A柱、B柱位置的曲面做了倾角优化，既还原了实车的视野夹角设计，也让立柱与车顶、侧围的衔接处没有生硬的折角，曲面拼接处全部采用倒角过渡命令处理，匹配量产车身的冲压工艺圆角要求。前挡风玻璃与引擎盖、车顶的衔接位置，特意调整了曲面的衔接角度，还原实车的雨刮安装基准面与玻璃倾角，侧窗位置预留了玻璃安装的止口边界，区分了车身金属覆盖件与玻璃区域的边界。建模过程中清理了冗余的辅助基准面与无效草图元素，将所有关联特征做了参数化关联，后续调整车身比例时仅需修改关键控制线的参数即可驱动整体曲面更新，大幅提升模型的可编辑性。材质渲染阶段，车身金属覆盖件采用高反光金属漆材质，调整材质的反射率与粗糙度参数，模拟实车漆面的镜面反射效果；玻璃区域采用半透明深色材质，添加轻微的反射属性还原汽车玻璃的视觉质感，不同材质区域的边界清晰，没有出现材质溢出的问题。整体模型重点还原车身外覆盖件的造型特征，未涉及内饰、底盘、动力系统等内部结构，聚焦于车身外观曲面的造型精度与曲面质量，可用于汽车造型方案评审、外观改型设计参考、曲面建模教学演示等场景，建模过程中积累的大跨度连续曲面构建经验，也可为同类交通工具外观建模提供实操参考，解决复杂曲面拼接时容易出现的曲率不连续、曲面变形等常见问题。
