摆线齿轮泵内部啮合结构三维数模

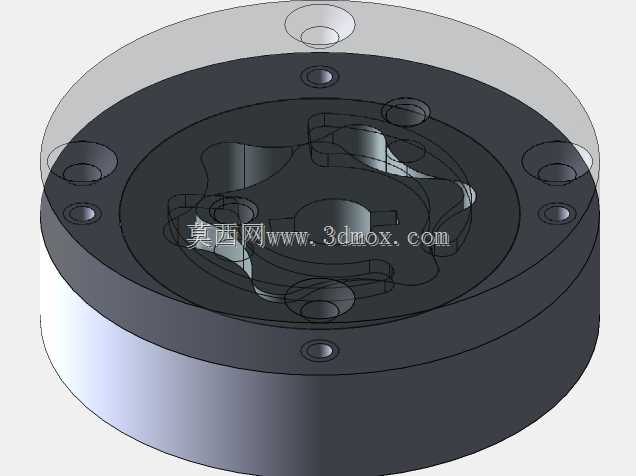

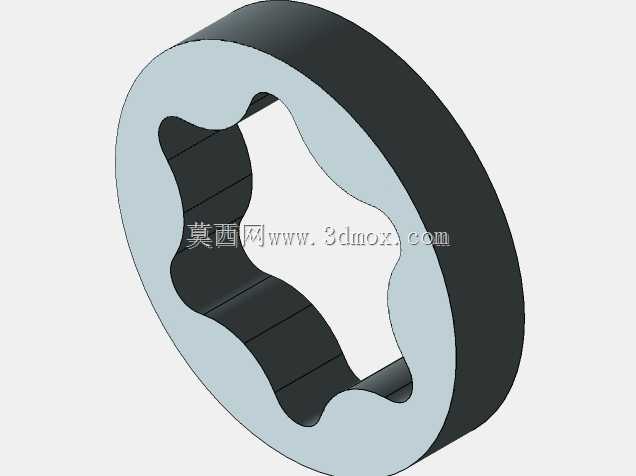

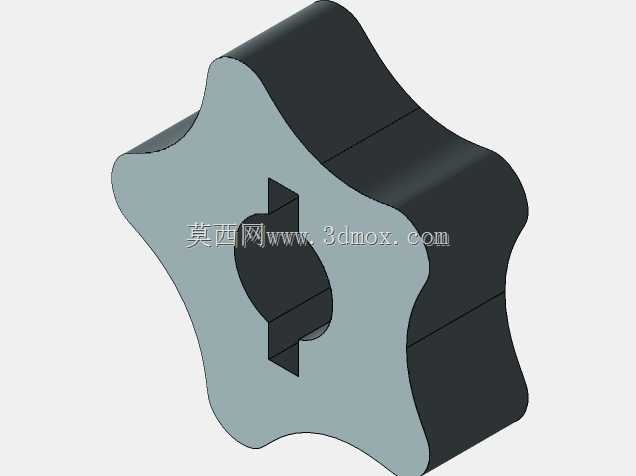

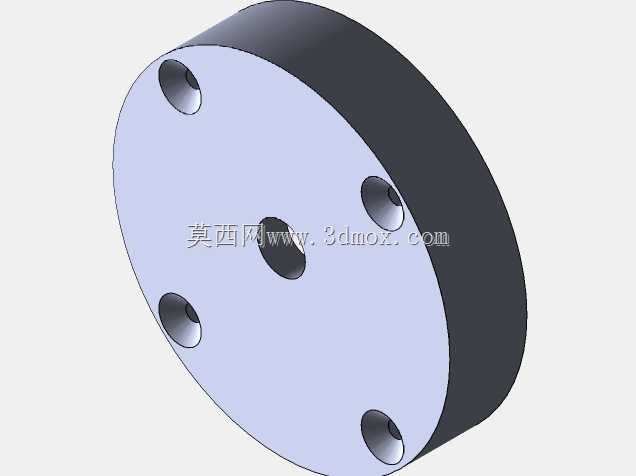

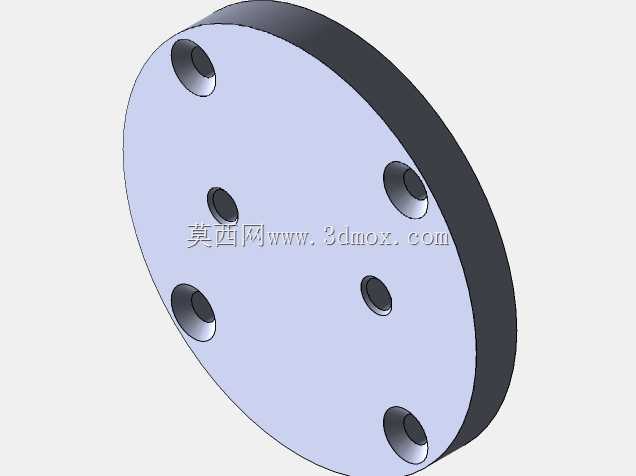

　　这款摆线齿轮泵的结构设计围绕内啮合摆线副的啮合特性展开，核心工作部件为一对偏心安装的内外摆线齿轮，内转子为外齿结构，外转子为内齿结构，二者齿数差为1，啮合过程中会在齿槽间形成多个独立的密闭容腔，随着转子转动，容腔在进油侧容积逐步增大形成负压完成吸油，在出油侧容积逐步缩小完成压油，相比外啮合齿轮泵，其流量脉动更小、运转噪音更低，适合对液压源稳定性有要求的中低压工况。从安装边界来看，整体采用圆盘式法兰安装结构，端盖周向均匀布置6个安装通孔，可直接通过螺栓固定在阀块或设备安装基面，轴向尺寸紧凑，进出油口可根据安装需求布置在端盖或泵体侧面，适配不同的管路走向，安装时需注意内转子与驱动轴的同轴度公差，偏心距的加工精度直接影响容积效率，

　　建模过程中已对齿廓的摆线生成轨迹做了连续啮合校验，避免运转过程中出现齿面干涉或困油现象。在实际应用场景中，这类摆线齿轮泵常作为小型液压系统的动力源，配套用于机床润滑系统、小型工程机械的液压助力单元、农机的液压操控回路，也可用于低粘度流体的输送场景，比如燃油输送、润滑脂加注等工况。设计过程中针对齿面的接触应力做了简化校核，齿廓曲线采用等距修正摆线，既保证啮合过程的连续传动，又预留了合理的齿侧间隙，避免加工误差导致的卡滞问题，泵体与端盖的配合面采用止口定位，保证装配后转子的轴向间隙控制在合理范围，间隙过大会导致内泄漏增加降低容积效率，间隙过小则会出现端面摩擦加剧磨损。模型完整还原了内部转子的啮合状态、端盖的定位结构、安装孔的位置尺寸，可直接用于液压系统的装配干涉校验，也可作为同类产品结构设计的参考基准，建模时对齿根过渡圆角做了优化，避免应力集中导致的齿根断裂问题，周向安装孔的位置度公差也在模型中做了隐含约束，可直接导出工程图用于生产加工参考。
