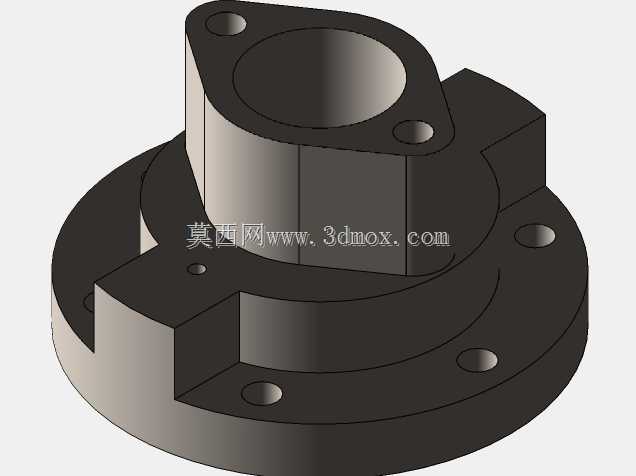

带凸缘定位的异形法兰连接基座结构

　　这类带多向定位结构的法兰基座，常应用在中小型传动设备的动力输出端衔接场景，比如轻工输送线的驱动单元转接、小型自动化工作站的执行元件固定位，承担着两侧轴系部件的同轴定位、载荷传递以及整机安装基准的作用。从结构设计逻辑来看，下部的大直径圆盘法兰是整个零件的安装基准面，盘面上均匀分布的沉头安装孔，可适配内六角圆柱头螺钉完成与设备机架面板的锁紧固定，沉孔结构能够保证螺钉安装后端面不突出法兰平面，避免后续对接部件出现安装干涉，同时大直径法兰盘的接触面积更大，能有效分散设备运行时产生的径向载荷与倾覆力矩，降低连接部位的应力集中风险。上部的带耳凸缘结构是对接端的定位核心，两个对称分布的凸耳上开设的通孔，用于和对接部件的定位销或锁紧螺栓配合，

　　保证对接后的同轴度公差控制在合理区间，凸缘内孔为直通式光孔结构，可根据实际装配需求适配不同规格的衬套或者轴承外圈，为穿过的传动轴提供径向支撑，减少轴系运转时的挠曲变形。侧面延伸出的块状凸台并非冗余结构，实际应用中可作为传感器安装支架的固定位，或是润滑管路的接头安装面，省去了后续额外加装焊接支架的工序，也避免了现场焊接带来的零件变形问题。在尺寸边界设计上，下部法兰盘的外径尺寸要匹配安装面板的预留开孔范围，安装孔的中心距严格遵循常用的安装孔位规范，保证零件具备良好的互换性，上部凸缘的外圆尺寸与对接部件的止口尺寸采用基孔制间隙配合，既能够保证装配时的顺畅对位，又不会因为配合间隙过大导致同轴度超差。零件的所有锐边都做了倒角处理，

　　既可以去除机加工产生的毛刺，避免装配时划伤操作人员，也能在对接安装时起到导向作用，降低装配对位的难度。这类基座的壁厚设计经过载荷校核，在满足刚性要求的前提下尽可能控制整体重量，不会给设备整体带来额外的负载负担，同时各部位的壁厚过渡均匀，避免出现壁厚突变导致的铸造或机加工应力集中问题，提升零件长期运行的结构稳定性。
