撬装密封水处理集成装置三维设计

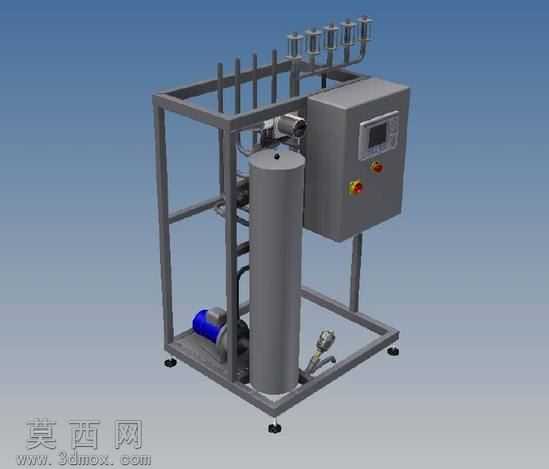

本作品为撬装式密封水处理集成装置的三维建模成果，建模过程严格遵循工业水处理辅助设备的实际生产装配逻辑，采用自底向上的建模思路完成全结构搭建。首先完成撬装底架的建模，采用标准矩形钢管焊接框架结构，精准预留脚轮安装位、设备安装基准孔位，框架的承重横梁、侧部支撑立柱的尺寸完全匹配工业撬装设备的承重规范，底架表面做哑光金属喷塑材质处理，还原真实工业撬架的质感。随后完成核心立式圆柱形过滤罐体的建模，罐体采用304不锈钢材质设定，表面做拉丝金属材质渲染，精准还原罐体顶部的进水接口、侧部的出水法兰、底部的排污阀接口结构，罐体与底架的安装支架做了螺栓连接的细节建模，还原真实装配的固定逻辑。之后完成泵组单元的建模，包含卧式离心泵、配套的蓝色电机端盖、进出水连接管路，泵体与管路的连接采用快装卡箍结构做细节呈现，管路部分区分了冷却进水、出水、检测支路的不同走向，顶部的多组检测探针、流量调节阀组采用阵列式排布建模，每一组阀组的手轮、阀体、管路接头都做了精细化结构还原，避免简化失真。电控箱体部分建模还原了嵌入式显示屏、操作按钮、急停开关的面板布局，箱体采用冷轧钢板喷塑材质，与撬架的安装支架做了倾斜角度设定，匹配现场操作的人机工程学视角。整体渲染采用工业蓝渐变背景，打光采用三点布光法，突出金属材质的反光质感、管路的排布层次，所有部件的装配间隙、连接关系都严格按照实际设备的装配公差设定，既保证了模型的可视化展示效果，也可直接用于设备装配指导、方案展示、生产下料参考，完整还原了密封水冷却、泄漏检测、水质过滤的全流程功能结构，清晰呈现了撬装设备集成度高、安装便捷、结构紧凑的设计优势。
