五速手动变速器内部结构剖视展示模型

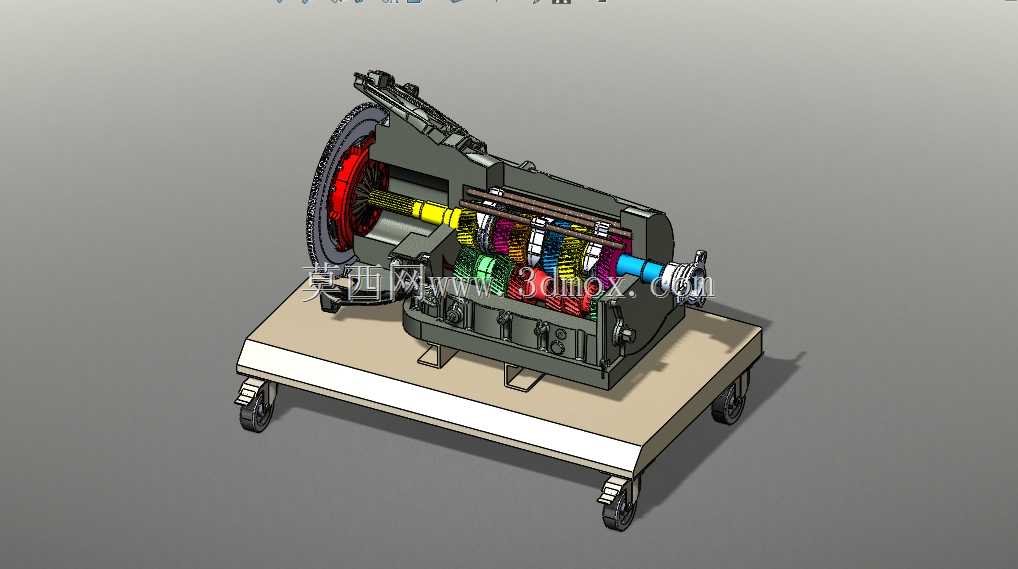

　　这款五速齿轮传动装置的剖视模型，完整还原了手动变速器的内部传动逻辑与装配关系，可直接用于传动系统结构教学、整车动力匹配方案验证以及维修实训场景的结构演示。从实际装车场景来看，这类五速变速器多用于前置后驱布局的乘用车辆以及轻型载货车辆，承担发动机动力输出的转速扭矩转换、动力通断切换以及倒车动力换向的核心功能，匹配小排量自然吸气动力单元时，可通过不同档位的齿比搭配，兼顾低速爬坡的扭矩输出能力与高速巡航的燃油经济性。模型采用全剖视的展示形式，将壳体内部的输入轴、输出轴、中间轴、各档位常啮合斜齿轮、同步器组件、换挡拨叉机构以及末端主减速齿轮完全外露，能清晰观察到不同档位下的动力传递路径：输入轴承接离合器传递的发动机扭矩，

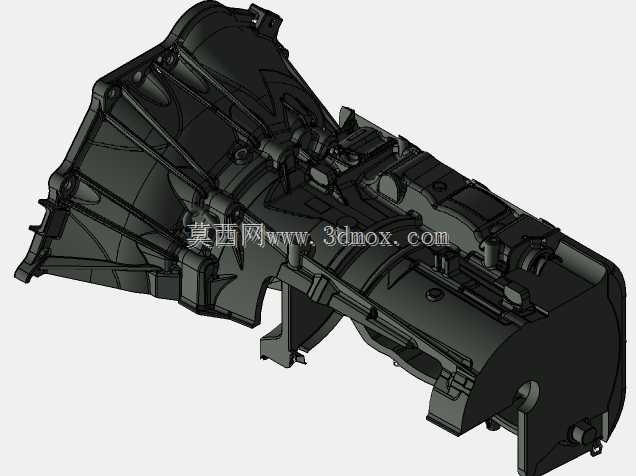

　　通过对应档位的齿轮副将动力传递至输出轴，同步器组件通过齿套与结合齿圈的啮合实现档位切换，避免换挡过程中的齿轮冲击，拨叉轴的定位结构也完整还原，可直观展示自锁、互锁机构的工作位置。设计层面严格遵循手动变速器的常规布置逻辑，各轴系的支撑轴承位置、齿轮的啮合侧隙预留、同步器的安装行程都按照实际量产产品的参数进行还原，壳体的加强筋布置、安装支脚的位置也参考了量产变速器的结构，安装边界上，输入端匹配常规离合器壳体的连接法兰尺寸，输出端预留传动轴连接法兰的安装位置，侧面预留换挡操纵机构的连接接口，整体外部轮廓尺寸与常规轻型车五速变速器保持一致，可直接用于整车动力舱的布置校核。模型附带的移动台架结构，也还原了变速器拆装实训台的支撑形式，

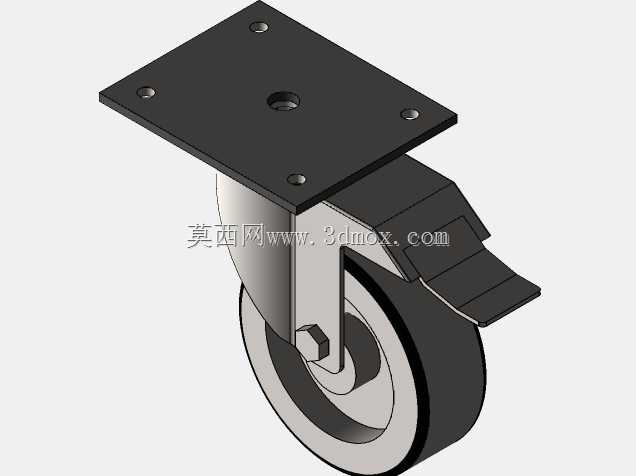

　　带脚轮的支撑底座方便设备移动展示，台架的支撑位置避开了变速器的油底壳、传感器安装点等薄弱部位，符合实际实训设备的设计逻辑。从结构设计从业者的角度看，这类剖视模型能帮助设计人员快速梳理多档位变速器的轴系布置逻辑，验证齿轮排布的空间合理性，也能为维修教学提供直观的结构参照，让学习者快速理解不同档位的动力传递路径，掌握同步器、换挡机构的工作原理，避免纯二维图纸学习的空间认知偏差。
