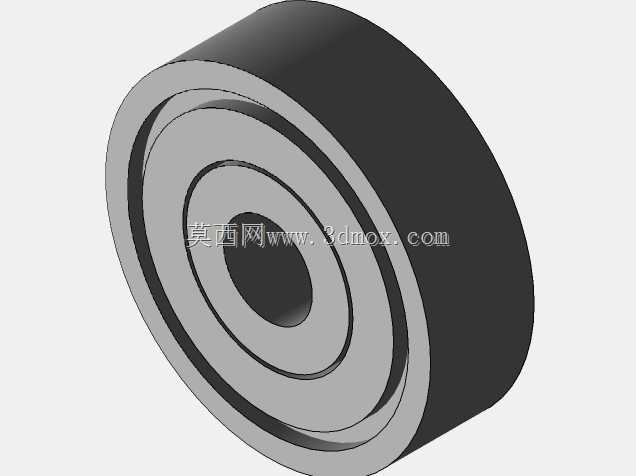

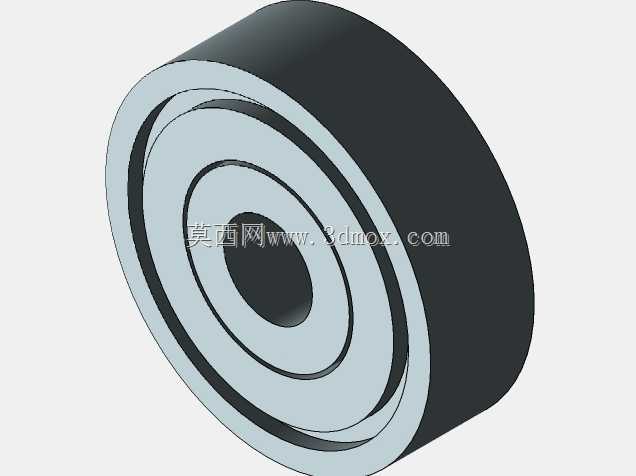

57型42机身两相混合式步进电机结构

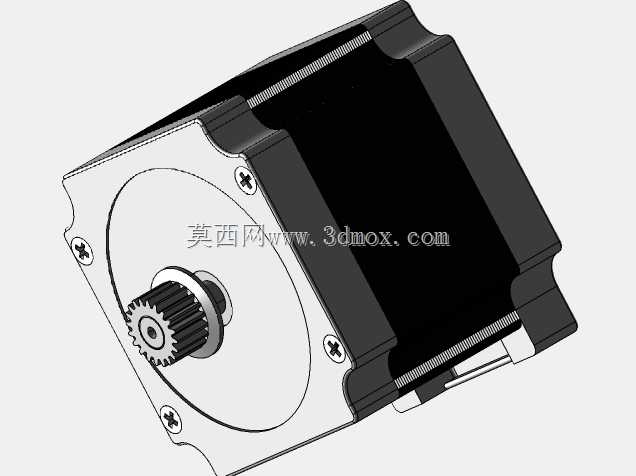

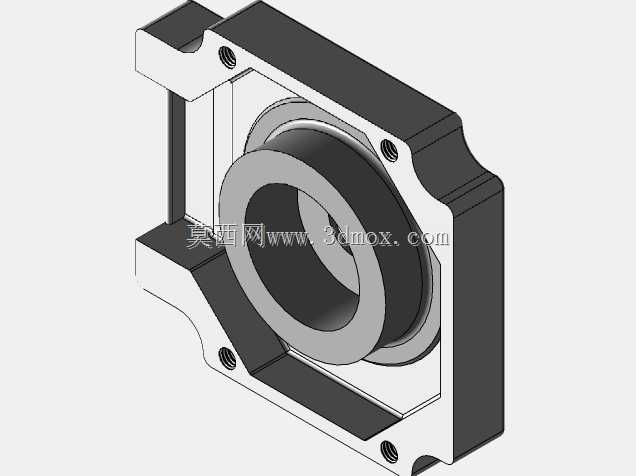

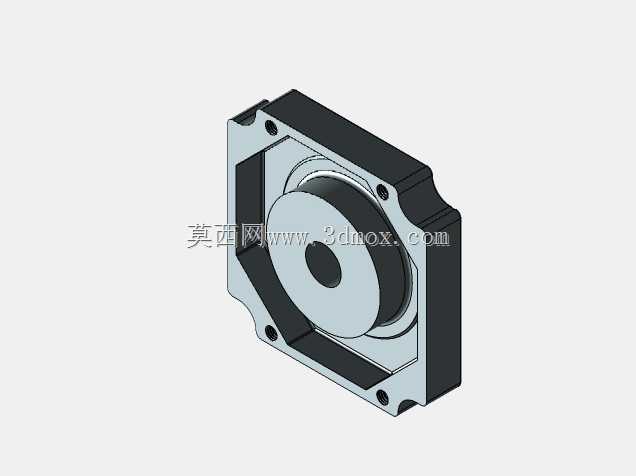

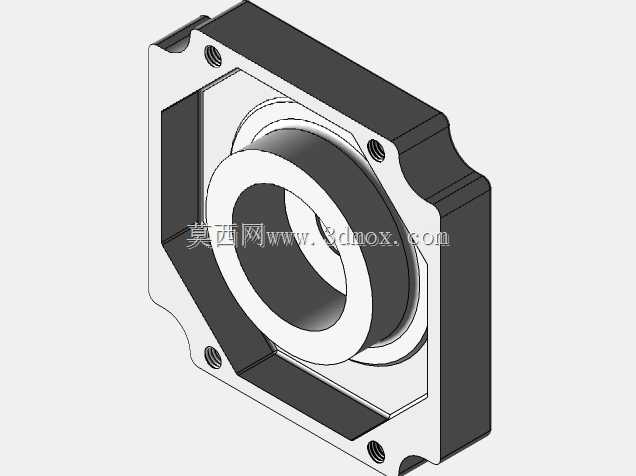

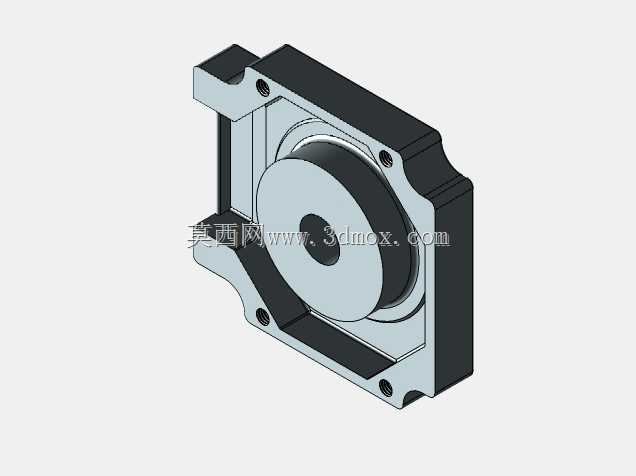

　　这款57规格步进电机的结构设计，完全围绕小型自动化设备的安装适配需求展开，机身长度控制在42mm，属于同机座号下的短机身款，输出扭矩适配轻载传动场景，在3D打印挤出机构、小型点胶设备位移轴、桌面级雕刻机进给单元、智能门禁传动模块这类安装空间局促的场景中，适配性远高于同系列长机身型号。从结构设计逻辑来看，前端盖预留的四个安装孔位完全遵循NEMA23标准安装尺寸，孔位间距、安装孔倒角深度、止口定位直径都做了公差收敛设计，能直接匹配市面上绝大多数标准57电机安装支架，不需要额外做转接板加工，端盖与机身壳体的配合面做了止口嵌套结构，装配时能自动保证同轴度，减少输出轴的径向跳动量，避免带轮传动时出现皮带偏磨、同步带跳齿的问题。

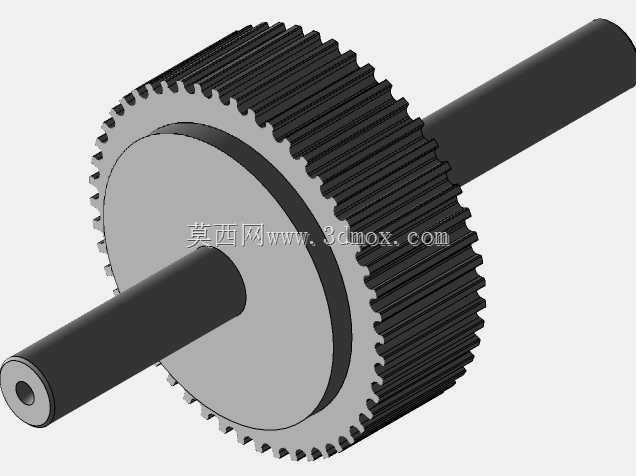

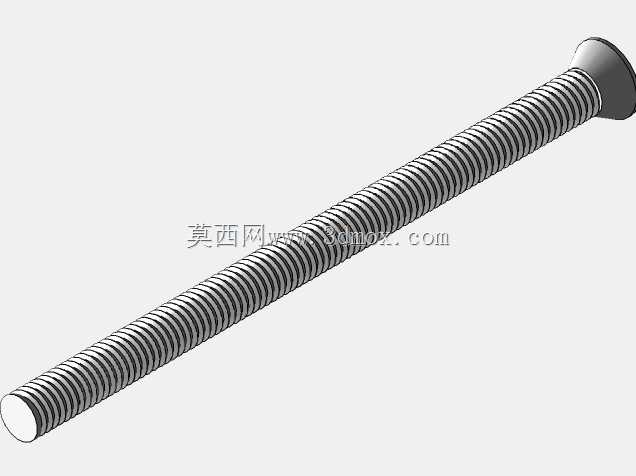

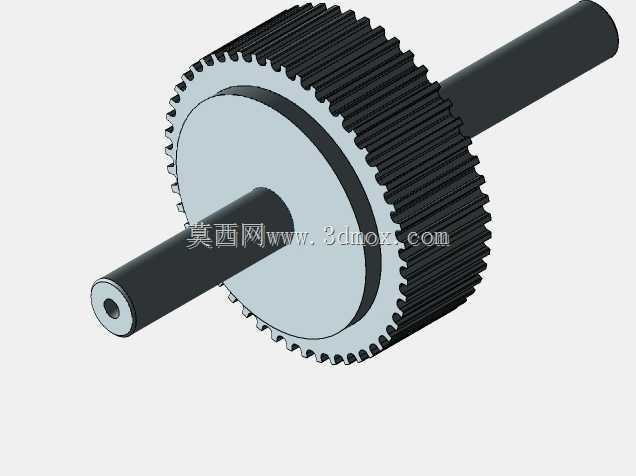

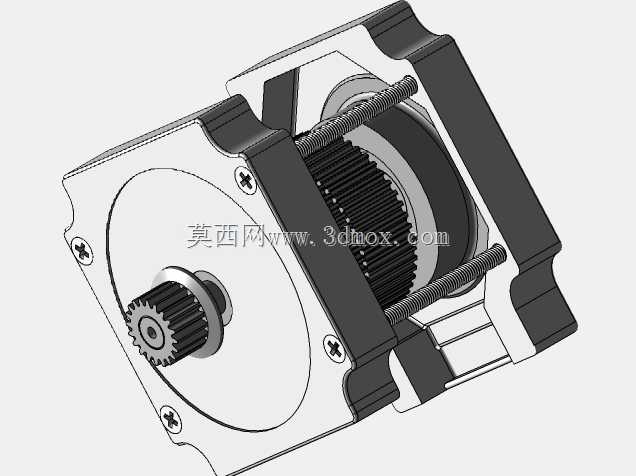

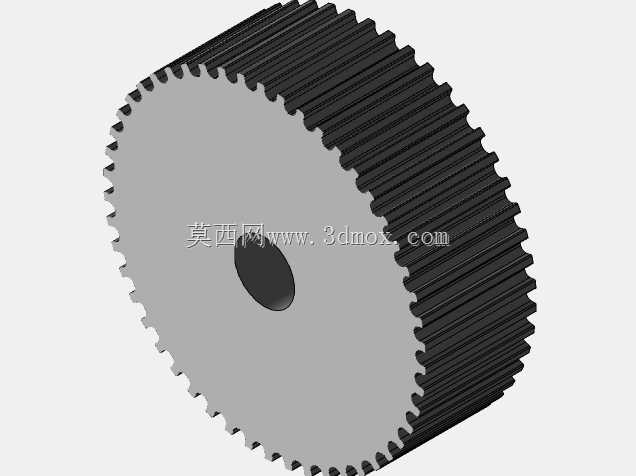

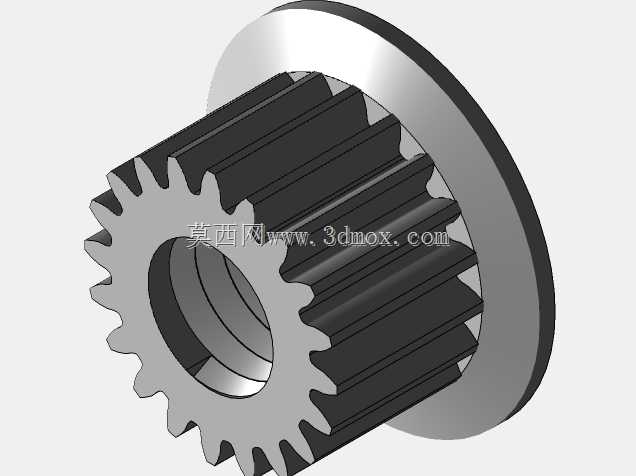

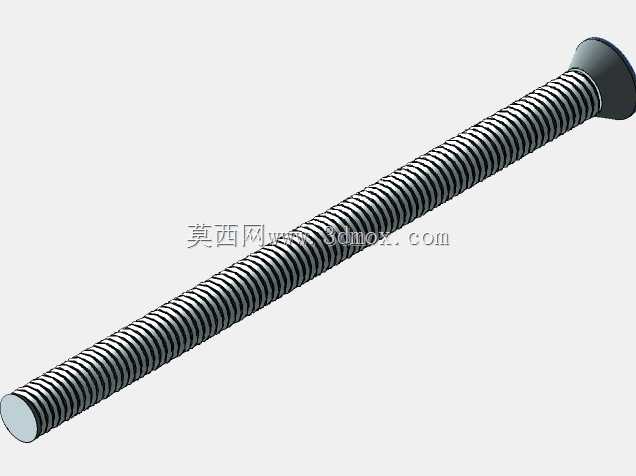

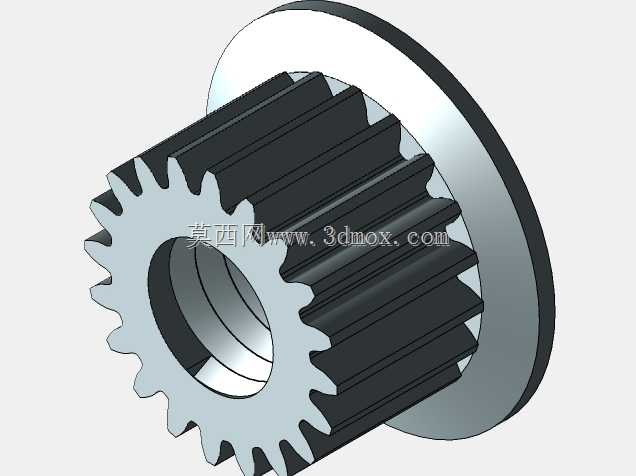

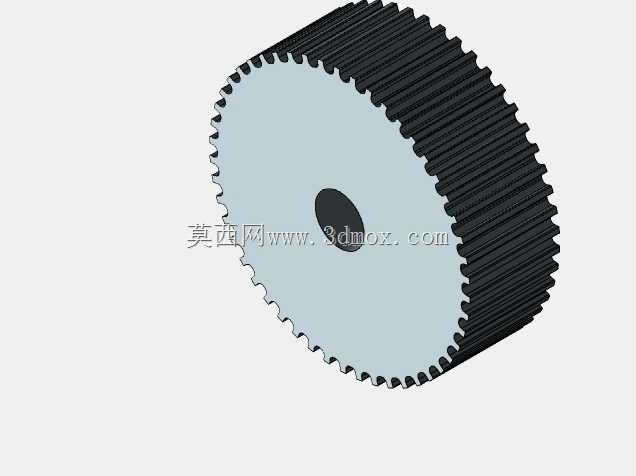

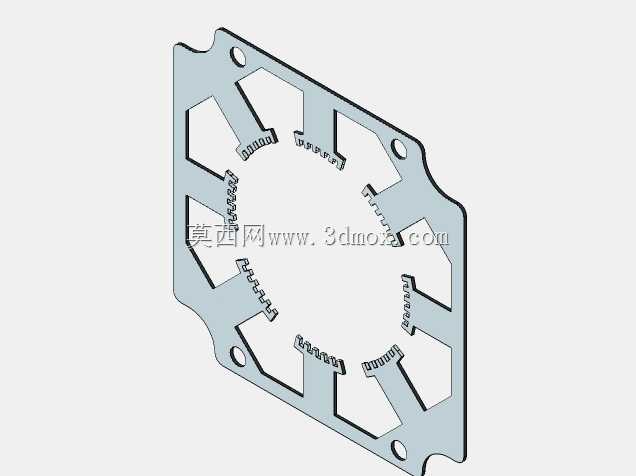

　　输出轴端配套的同步带轮是建模时同步完成的配套结构，带轮的齿形适配常规2GT同步带，轴与带轮的配合采用D型轴切面锁紧，不需要额外打顶丝孔就能传递额定扭矩，避免顶丝长期受交变载荷出现松动打滑的问题，带轮的挡边高度也做了校核，能防止同步带高速往复运动时出现脱带故障。机身外壳采用方形切角结构，四个切角位置刚好对应后端盖的螺丝沉头孔，装配时螺丝从后端直接贯穿拧入前端盖的螺纹孔，整个机身没有额外的外露凸起结构，设备布局时可以直接贴靠安装板侧面固定，不需要预留额外的螺丝拆装空间。定子与转子的气隙在建模时按照常规混合式步进电机的0.05mm标准值预留，绕组的排布空间也按照常规两相四线的接线方式做了预留，

　　后端盖位置预留的出线孔尺寸适配常规的橡胶护线套，能避免线材往复弯折时出现绝缘层破损。实际选型时，这款短机身57步进电机的转动惯量更低，启动停止的响应速度更快，在短行程高频往复的运动场景中，不会因为转子惯量过大出现过冲、失步的问题，搭配常规的细分驱动器就能实现0.01mm级的进给定位精度，完全满足小型自动化设备的轻载传动需求。建模过程中对所有配合面的公差都做了匹配标注，安装孔的沉头深度、轴伸长度、键槽尺寸都完全符合行业通用标准，导入装配体时不需要额外做尺寸修正，能直接用于设备的整体布局干涉检查，也可以作为传动系统选型时的占位模型，提前核算安装空间与传动链路的匹配度。
