KC6018型双排滚子链式传动联轴器结构

　　在各类通用工业传动系统里，轴系不对中补偿始终是传动设计环节绕不开的核心问题，KC系列链式联轴器正是针对这类工况开发的挠性传动连接件，其中KC6018型号适配中等扭矩区间的传动场景，在输送线、轻工机械、小型机床辅机、纺织设备的动力端与负载端连接环节应用十分普遍。这类联轴器依靠双排滚子链条与两个半联轴器上的共轭链轮齿啮合来传递扭矩，和刚性凸缘联轴器相比，它能同时补偿两轴间的径向、角向以及轴向安装偏差，不需要在装配阶段苛求极高的轴系对中精度，能大幅降低现场安装调试的工时成本，也能减少轴系不对中带来的轴承附加载荷，延长整套传动系统中轴承、密封件的使用寿命。从结构设计逻辑来看，两个半联轴器的内孔可根据对接轴的直径、键槽形式做适配加工，

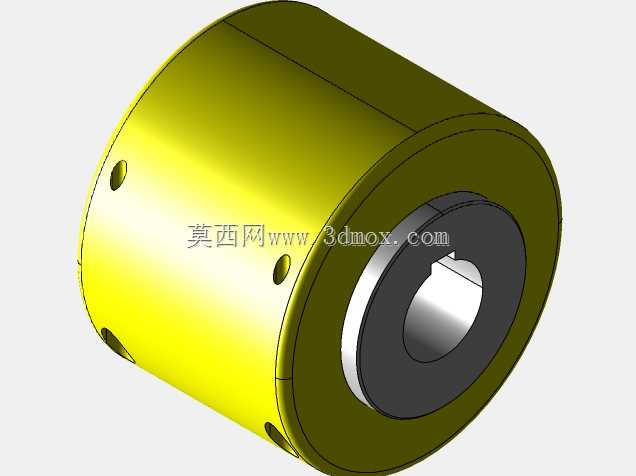

　　内孔端的键槽严格遵循平键连接标准，保证扭矩传递过程中不会出现轴与轮毂的相对滑动；半联轴器外缘的链轮齿形经过修形处理，和标准双排滚子链条啮合时能保证足够的啮合齿数，让载荷在各齿间均匀分布，避免局部齿面应力集中导致的早期磨损。整体外壳采用封闭筒式结构，也就是模型展示的黄色包覆壳体，壳体上预留的注油孔可定期加注润滑脂，让链条与链轮齿的啮合面始终处于良好润滑状态，减少干摩擦带来的磨损与传动噪音，同时壳体也能阻挡外界粉尘、切削液、杂物进入啮合区域，适配多粉尘、有少量飞溅的车间作业环境。从安装边界来看，该型号联轴器的径向最大外径适配常规安装空间，不会和周边的机架、护罩产生干涉，轴向总长度在同扭矩等级的联轴器里属于紧凑范畴，

　　适合安装空间局促的轴系布局；安装时不需要移动两端的动力设备与负载设备，只需拆开包覆的链条即可完成两半联轴器的对接与拆卸，后期维护更换的操作门槛很低。在实际选型匹配时，需要根据传动系统的额定扭矩、轴径范围、最高工作转速来确认适配性，这类链式联轴器不适合高速重载、正反转切换极其频繁的冲击载荷工况，但在稳定运转的中等功率传动场景下，它的可靠性、维护便捷性、成本优势都十分突出，是通用传动场景里性价比极高的轴系连接方案。建模过程中严格还原了链轮齿形的渐开线轮廓、链条滚子的啮合间隙、壳体上的固定沉孔位置、内孔键槽的公差配合关系，能直接用于设备装配干涉校验、传动系统运动仿真，也可作为非标联轴器改型设计的基础参考模型，帮助结构工程师快速完成轴系连接部分的设计迭代，减少重复建模的工作量。
