可调式槽梁夹持紧固连接件结构设计

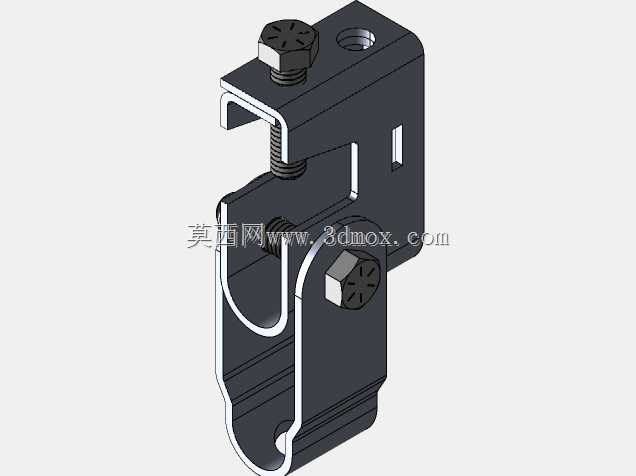

　　这款槽梁夹持件主要应用于工业现场的型材框架搭建、管线吊挂、工位辅具固定场景，在通讯基站走线架安装、自动化设备外围护架固定、车间轻型工位器具挂载等作业中十分常用，能够在不开孔、不焊接的前提下实现构件与C型槽梁、槽钢类型材的快速可拆卸连接，避免对型材基体造成损伤，也方便后期工位调整、管线排布变更时的拆装移位。从结构设计来看，整体采用分体式夹座搭配双锁紧螺栓的结构，上夹爪带内勾的卡口刚好适配标准槽梁的卷边轮廓，安装时先将上夹爪卡入槽梁的卡槽内，调整夹持位置后拧紧顶部的压紧螺栓，就能让夹座与槽梁形成初步的预紧定位，下方的铰接式夹片通过侧部的锁紧螺栓实现角度微调，能够适配不同厚度的被夹持件，不管是固定方形管材、线缆桥架还是小型传感器安装支架，

　　都能通过调整螺栓进给量获得足够的夹紧力，不会出现长期受载后滑移松脱的问题。设计过程中重点考虑了安装边界的适配性，夹座主体的厚度控制在常规槽梁的卡槽开口允许范围内，不需要额外扩孔或者改制型材就能直接装入，顶部螺栓的操作空间预留充足，使用普通内六角扳手或者开口扳手就能完成锁紧作业，不需要特殊的专用安装工具。夹片与主体的铰接间隙做了公差优化，既保证夹片可以灵活转动适配不同被夹件的表面角度，又不会出现过大旷量导致夹持定位偏移，夹片与被夹持件接触的面做了防滑压纹处理，夹紧后接触面的静摩擦力足够承受额定挂载重量，即使在设备运行带来的持续振动工况下，也能保持夹持位置稳定。整体结构没有多余的冗余设计，所有受力部位都做了圆角过渡避免应力集中，

　　螺栓的选型匹配了夹体的螺纹孔深度，保证锁紧时螺纹啮合长度满足强度要求，不会出现螺纹滑牙或者夹体开裂的问题，在实际选型使用时，只需要确认槽梁的卡槽宽度、被夹持件的厚度范围以及所需挂载的载荷大小，就能直接匹配使用，不需要额外做二次加工改制。
