带法兰安装座的带座轴承单元结构设计

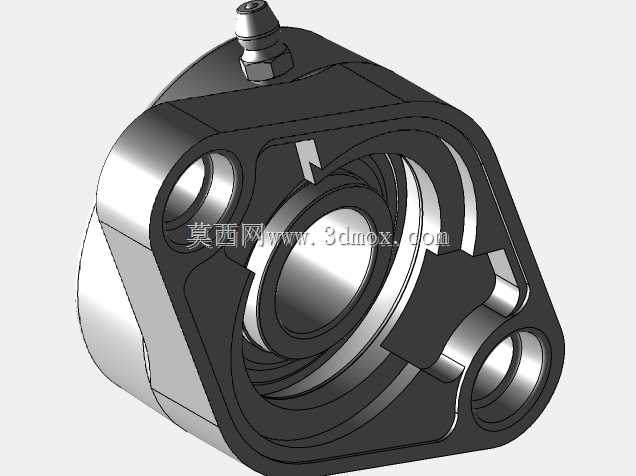

　　这类带法兰安装结构的轴承单元，在轻工输送设备、小型自动化装配线、食品包装机械的从动辊轴支承场景中应用十分广泛，相比传统的分离式轴承与安装座组合，它省去了安装时的同轴度找正工序，能大幅缩短现场装配的调试周期。从结构设计逻辑来看，该单元采用一体化方形法兰安装基座，基座本体预留两个对称分布的螺栓过孔，安装时无需额外加工轴承座安装沉台，直接通过螺栓将基座固定在设备的墙板安装面即可，安装边界的适配性较强，可适配厚度8mm以上的各类金属、非金属设备墙板。轴承内圈与轴的配合采用过渡配合设计，顶部设置的注油嘴可直接连通轴承内部滚道，运维时无需拆解轴承单元即可完成润滑脂加注，能有效降低长期运行后的维护工作量。滚道部分采用密封式结构设计，

　　内置的接触式橡胶密封圈可阻挡车间环境中的粉尘、切削液碎屑进入滚道，在多尘、有少量喷淋的生产场景下也能保持稳定的运行状态。设计过程中重点考量了安装面的平面度公差要求，法兰基座与设备墙板贴合的端面平面度控制在0.05mm以内，避免安装时因贴合面翘曲导致轴承内圈偏载，进而引发的早期磨损问题。轴承内孔的轴线与法兰安装端面的垂直度公差控制在0.02mm范围内，可保证轴系运转时的径向跳动量满足中低速传动的精度要求，适配转速区间覆盖常规轻工设备100-1500rpm的运行需求。两个安装螺栓孔的中心距按照通用安装规范设计，可直接替换同规格的常规方形带座轴承，无需对原有设备的安装孔位进行二次加工，适配性较强。

　　基座本体采用铸铁材质一体铸造成型后做时效处理，消除铸造内应力避免长期使用后出现基座变形，轴承滚道部分采用轴承钢淬火处理，硬度达到HRC60-64，保证足够的接触疲劳强度，可承受一定的径向载荷与小幅度的轴向窜动载荷，在皮带张紧力波动的工况下也能保持稳定的支承性能。这类轴承单元在实际选型时，需要重点核对轴径尺寸、安装螺栓孔中心距以及法兰基座的整体外轮廓尺寸，避免出现安装干涉问题，尤其是在安装空间局促的小型设备内部，提前确认外形边界可避免装配时与周边的传动件、管线产生位置冲突。
