四点同步吊挂支撑框架结构

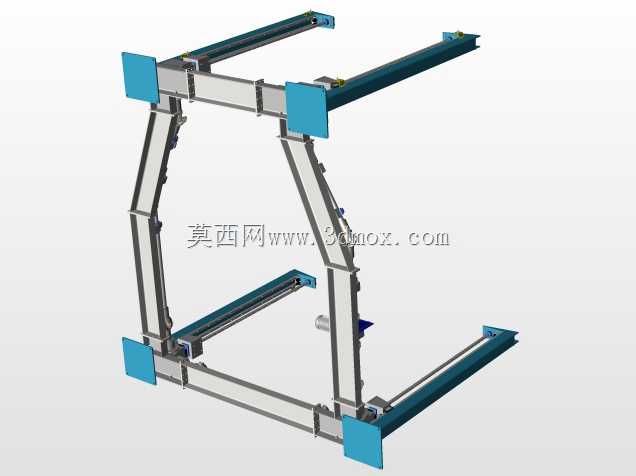

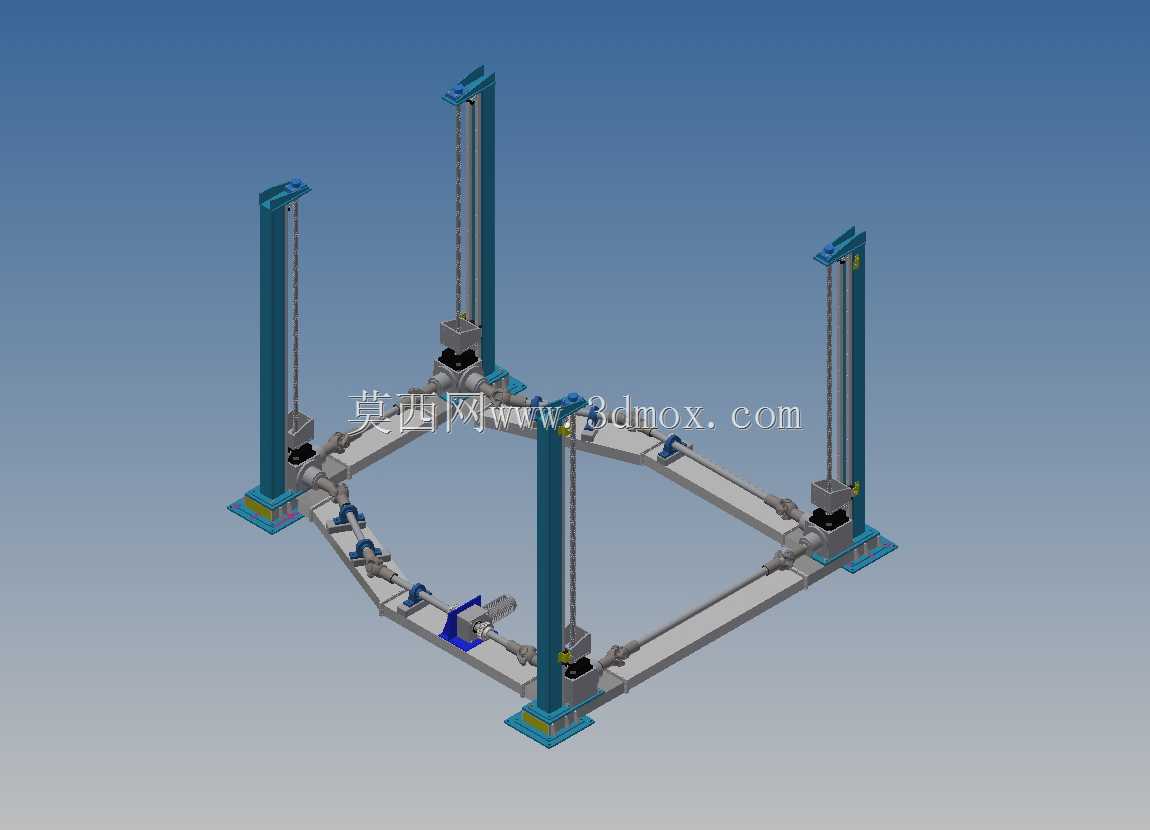

　　这套四点吊挂支撑框架主要面向车间空中工位、轻型输送线旁侧悬挂作业以及检测工位的工件托举场景，用来在有限占地条件下把作业负载分散到四个吊点，避免单点吊挂带来的偏摆与应力集中。框架整体采用矩形围合布局，上下两层横梁通过四根斜向支腿连成封闭受力体，上层两根平行长梁承担主要吊点载荷，下层对应设置同走向横梁，既作为底部安装基准，也能在挂载工装、夹具或小型执行部件时提供附加固定面。

　　从受力思路看，四个角部蓝色块状节点是整套结构的关键位置，承担梁与支腿之间的载荷传递。支腿没有采用竖直直撑形式，而是向外侧形成折角姿态，使框架中部留出更开阔的操作空间；这种布置在人员靠近维护、工件从侧向进出或者配套设备需要穿过框架时，能够减少支腿对作业路径的干涉。横梁选用长条形铝型材或轻型型钢，截面方向兼顾抗弯与安装便利性，型材槽道可用于后续固定滑块、吊座、传感器支架、限位块等附件，不必在主结构上大量补焊。

　　实际使用中，四个吊点可根据被吊物重心进行微调，上层梁上预留的连接件位置允许吊点沿梁长方向滑动或重新锁定。对于外形接近矩形、重心位于中心区域的工装夹具，这种四点布置能明显降低扭转趋势；若挂载物存在偏心，也可通过改变其中两个吊点的位置，让支腿受力更均衡。框架底部横梁并非单纯装饰结构，它可安装脚杯、移动轮、过渡连接板或地面锁紧件，使同一套框架既能作为空中吊挂架，也能转为地面支撑台使用。

　　安装边界方面，设计时需要重点核对长梁方向的总跨度、支腿外张后的占地宽度以及上下横梁之间的净空高度。由于支腿斜置，框架底部投影宽度会大于上部连接区域，布置在生产线两侧时不能只按上部梁体尺寸预留空间，还应给角部节点和底部外伸梁留出检修距离。上层梁顶面、侧面和端面均具备扩展连接条件，适合布置吊环、调节螺杆、直线导轨或轻型气缸；下层梁则更适合安装电气线槽、控制阀岛及拖链固定件。

　　结构建模时需关注角部节点的装配关系，蓝色块件与型材端面、支腿端部之间应保持明确贴合面，避免只靠外观拼接而缺少传力路径。斜支腿与上下横梁的连接角度决定了框架抗侧移能力，若后续用于频繁启停或存在水平牵引，应在节点处增加加强板或锁紧件。整体框架没有复杂曲面，加工以型材切割、端板加工和螺栓装配为主，适合非标自动化项目快速改制，也便于在现场按工位高度进行局部调整。
