双工位长轴件气动夹紧定位工装

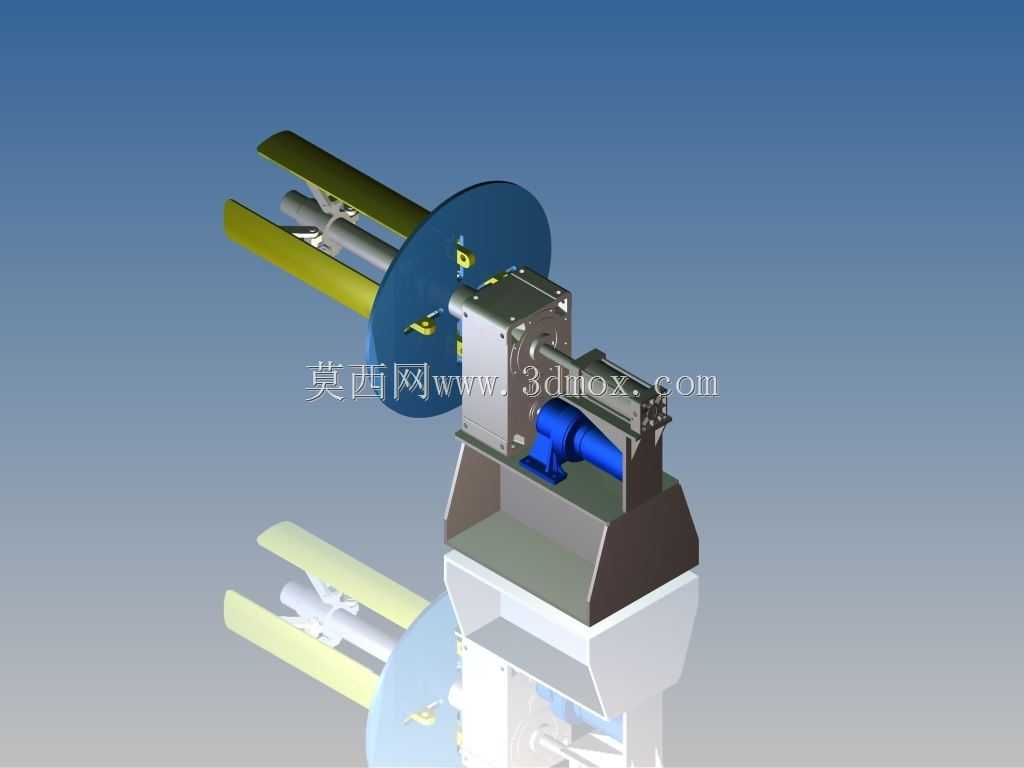

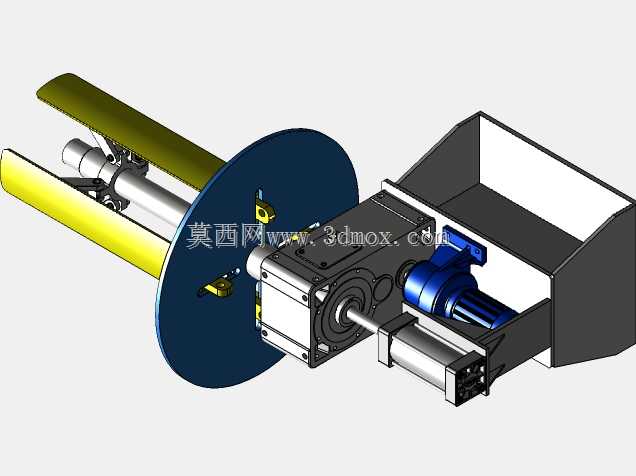

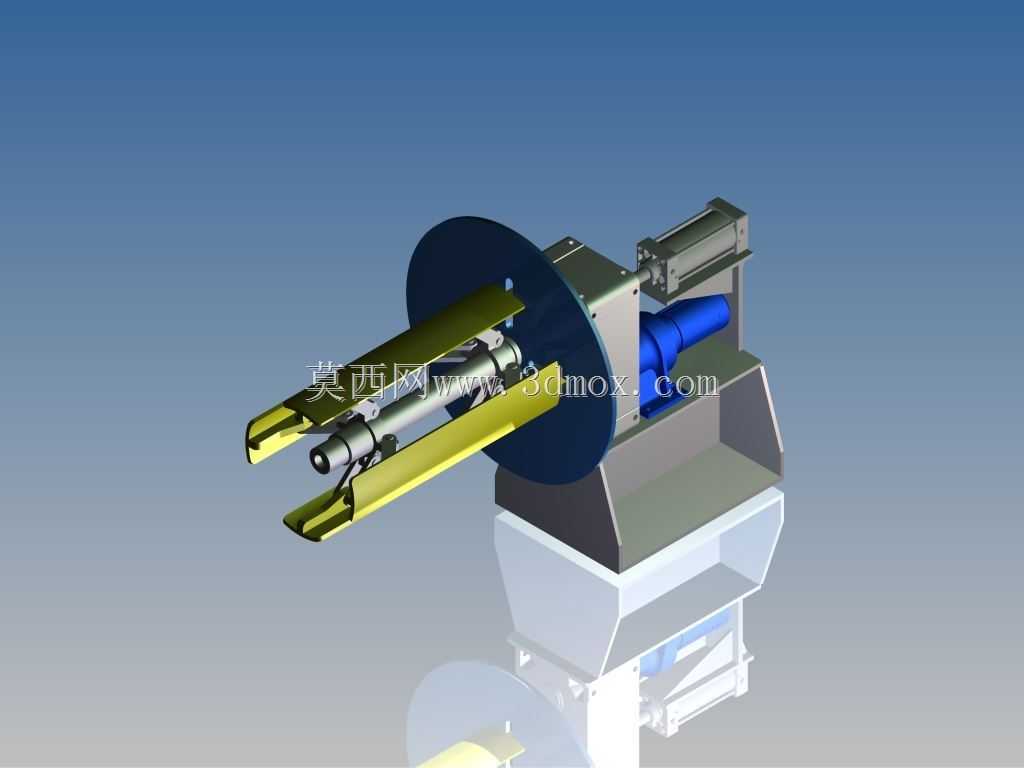

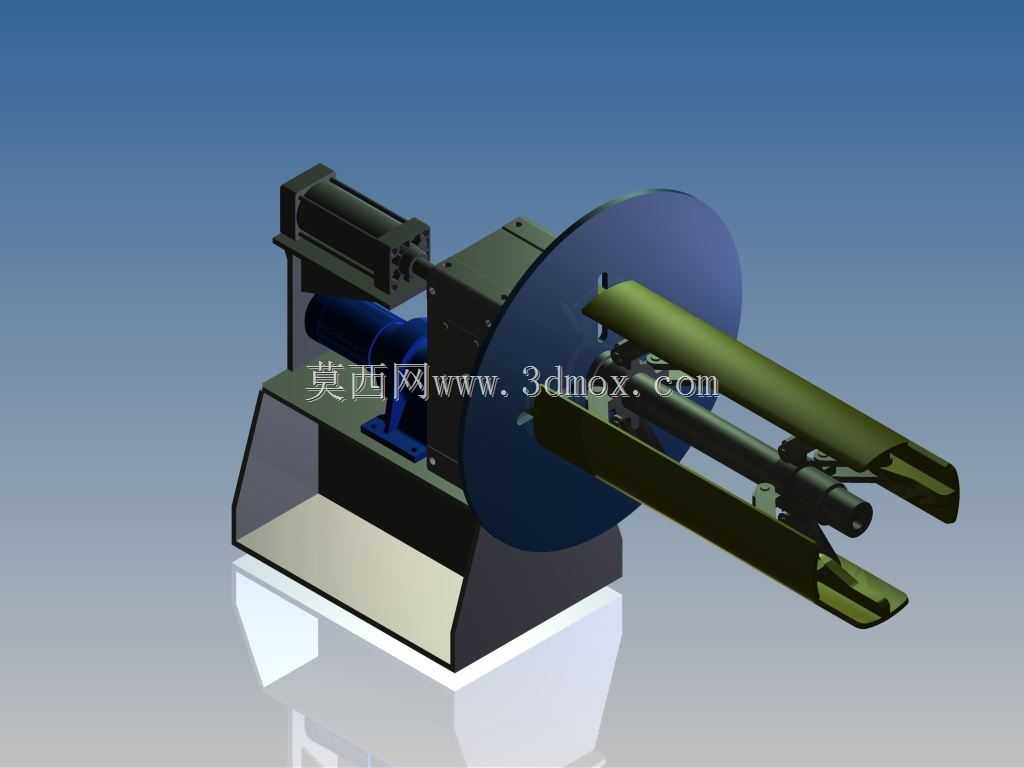

　　这套夹紧工装的核心定位逻辑，是针对长条形轴类、管类工件在机加工、焊接工位上的装夹痛点开发的，现场里这类细长工件如果只用普通台虎钳单点夹持，很容易出现悬臂端颤振、加工后同轴度超差的问题，这套结构直接在执行端做了双导向承托设计，两根平行的导向托臂从定位盘面向工件侧伸出，托臂上配套了可自适应贴合工件外圆的V型支撑块，工件落位后先由托臂完成径向初定位，限制工件的下垂与径向窜动，后续夹紧动作由中部的气动执行组件输出压紧力，整套执行模组安装在阶梯式铸造基座上，基座的底部安装面做了整面铣平处理，安装孔位按照标准T型槽工作台的间距排布，现场部署时可以直接通过螺栓锁紧在焊接变位机、数控车床辅机或者流水线装配工位的台面上，不需要额外做转接垫板。

　　从结构受力路径来看，夹紧力从气缸输出端经过杠杆压臂传递到工件压紧点，力的方向垂直指向工件轴线，侧向的反力全部由后方的圆形定位盘承担，定位盘和基座之间通过止口配合定位，重复装夹的定位精度可以稳定在0.05mm以内，双托臂的跨距可以根据工件的长度调整安装位置，托臂本身采用硬质铝合金加工，表面做了硬质阳极氧化处理，长期和工件接触磨损后可以单独更换支撑块，不需要拆解整套工装主体。在产线布局的边界尺寸上，这套工装的轴向伸出长度适配直径20到80mm的长轴工件，基座的整体高度预留了和周边送料机构对接的落差，压臂的开合行程足够让工件从侧向直接吊入取放，不需要从轴向穿装，针对批量生产的工位，还可以在定位盘上加装工件到位检测传感器，

　　夹紧气路配套节流阀调节压紧速度，避免刚性冲击刮伤工件表面，整个结构没有冗余的复杂传动件，日常维护只需要定期给压臂的铰接点加注润滑脂，检查气缸的密封件状态即可，不管是用于轴类零件的钻孔工序定位、管件焊接时的防转固定，还是装配线上部件对接时的临时夹紧，都能稳定抵消工件加工过程中的切削力与焊接变形应力，替代传统人工压板锁紧的装夹方式，大幅缩减单件装夹的辅助工时。
