多接口防水工业接线防护箱体结构设计

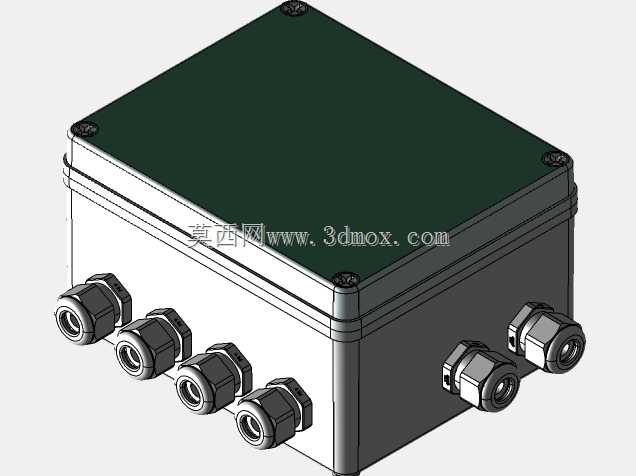

　　这款防护箱体的设计初衷，是解决户外工业场景下电气接线节点的防护难题，在户外通讯基站、厂区分布式传感节点、露天设备电控分线场景中，接线部位长期面临雨水冲刷、粉尘侵入、外力磕碰的风险，普通接线盒要么密封等级不足，要么接口数量无法满足多线路分接需求，这款箱体的结构设计正是针对这类痛点展开。从结构布局来看，箱体采用上下扣合的分体式设计，上盖与下壳的配合面预留了密封胶条安装槽，合盖后通过四角的紧固螺丝施加均匀压合力，能保证配合面的密封连续性，避免出现局部密封失效的缝隙。箱体侧面的电缆接头采用错落排布的方式，单侧布置四个格兰头、另一侧布置两个格兰头，这种排布既考虑了不同线径电缆的弯曲半径要求，避免多根电缆接入后出现过度弯折损伤线芯的问题，

　　也预留了接头安装时的扳手操作空间，不会出现相邻接头间距过小无法紧固的情况。设计过程中对安装边界做了充分考量，箱体背部预留了壁挂安装的固定孔位，孔位做了沉台处理，固定螺丝安装后不会突出箱体内壁，避免干涉内部元器件的布置；箱体内部的安装底板采用可拆式设计，用户可以根据实际需求在底板上固定接线端子、小型传感模块、信号转换电路板等元件，不需要额外在箱体壁上打孔，破坏整体密封性能。从实际使用角度出发，箱体的边角做了圆弧过渡处理，既避免了尖锐边角在安装维护过程中划伤操作人员，也能减少应力集中，提升箱体在受外力冲击时的结构强度，不会因为边角磕碰出现开裂的情况。上盖表面做了平整化处理，没有多余的凸起结构，既方便后期粘贴设备标识铭牌，

　　也能减少户外积灰积水的留存，降低长期使用过程中表面腐蚀的概率。格兰头的选型匹配了常用的工业电缆线径范围，接入电缆后通过格兰头自身的密封结构抱紧电缆外壁，配合箱体整体的密封设计，能满足户外露天使用的防护要求，不需要额外搭建防雨防护棚，降低现场安装的施工成本。在内部空间规划上，设计时预留了足够的接线操作空间，多根电缆接入后，内部有充足的空间完成线缆端接、扎线固定的操作，不会出现内部空间过于局促导致接线困难、线缆挤压过度的问题，同时也能保证内部空气流通，避免局部凝露影响电气元件的绝缘性能。
