法兰安装式工业液位检测传感装置

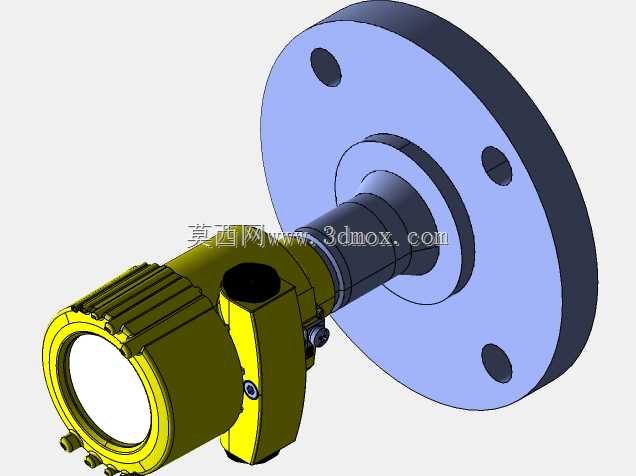

　　这款法兰安装式液位传感装置，主要面向化工、食品饮料、水处理、油气储运等行业的常压、带压储罐液位连续测量场景，可适配储液罐、反应釜、料仓等多种容器的物位检测需求，为生产过程的物料存量监控、进料出料联锁、高低液位报警提供可靠的实时数据支撑。从结构设计来看，装置采用侧装法兰作为安装基准，法兰盘上均匀分布三个安装通孔，可直接与容器侧壁预留的法兰接口通过螺栓紧固，安装时无需额外焊接支架，法兰与容器壁之间可通过密封垫片实现静密封，能够适配最高1.6MPa的容器工作压力，满足多数工业常压及低压储液场景的密封要求。传感探头部分从法兰中心轴向延伸，伸入容器内部，探头端面与容器内壁基本齐平，可避免物料挂壁、结垢对测量精度的影响，

　　同时减少物料进出过程中对探头的直接冲刷，延长设备使用寿命。表头部分采用转角可调的连接结构，与探头安装座之间通过可旋转锁紧结构连接，现场安装完成后可根据布线、观测需求调整表头的朝向，无需重新拆装法兰，方便运维人员现场调试、读取参数。表头外壳采用带散热筋的压铸壳体结构，表面做防腐喷塑处理，既可以提升户外安装场景下的耐候性，外壳上的竖向筋条也能增加散热面积，适配现场高温环境下的长时间工作需求，同时筋条结构也能提升壳体的抗冲击强度，减少现场磕碰造成的外壳损坏。表头正面预留透明视窗，可直接显示实时液位数值、设备运行状态参数，视窗周边做密封压边处理，达到IP67的防护等级，可在户外淋水、粉尘环境下稳定工作。接线接口设置在表头侧下方，

　　采用标准电缆格兰头结构，可适配常规工业控制电缆的进线密封，布线时可直接接入厂区DCS系统或者现场液位控制回路，无需额外转接模块。从安装边界来看，法兰盘外径适配DN80标准法兰规格，安装孔中心距符合国标法兰尺寸要求，探头伸入容器内的长度根据常规储罐侧壁安装需求设计，不会与容器内部的搅拌部件、进出料管线产生干涉，安装时仅需在容器侧壁预留对应尺寸的法兰接口，即可完成快速装配。整体结构设计充分考虑了工业现场的安装、运维、防护需求，所有连接部位均做密封处理，转动部位设置锁紧定位结构，既保证了测量的稳定性，也降低了现场安装调试的工作量。
