20马力顶入式工业搅拌装置结构

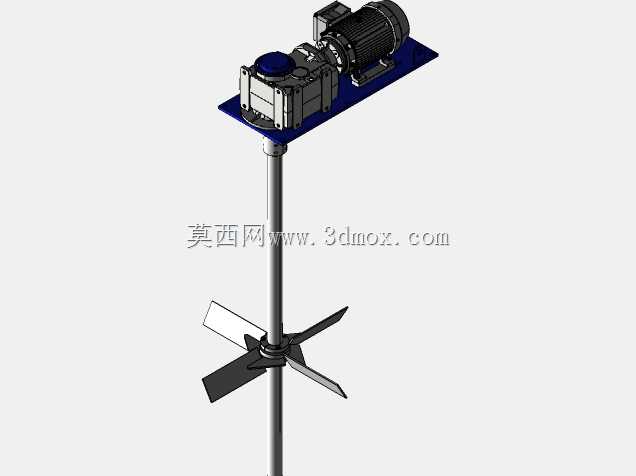

　　该模型呈现的是一套顶入式工业搅拌装置，动力端采用电机与减速机构组合布置，输出端通过长轴连接下部多层桨叶，适用于反应釜、配液槽、溶解罐及大型敞开槽体中的液体混合、悬浮、分散和均质工况。设备在化工配料、水处理药剂制备、食品浆料调和、涂料稀释等场景中较为常见，核心作用是把电机的高速旋转转化为低速大扭矩输出，再由搅拌轴将扭矩传递至桨叶，推动槽内介质形成稳定流场。

　　从结构布置看，驱动单元集中安装在顶部安装板上，电机与减速箱沿底板横向排布，整体重心落在支撑区域内，便于通过地脚或法兰固定在槽顶平台。安装板承担动力部件的定位与承载，设计时需要兼顾轴系对中、检修空间和槽口开孔边界。搅拌轴从驱动端竖直向下延伸，轴径与长度需结合桨叶载荷、转速、介质密度及悬臂长度校核；长轴工况下还应关注临界转速、径向摆动和轴端挠度，避免运行时桨叶碰擦罐壁或产生明显振动。

　　下部桨叶采用多层组合形式，叶片呈放射状展开，能够在不同液层产生轴向和径向流动。靠近轴端的桨叶负责形成主循环流，外缘叶片增强槽壁附近介质的翻动，使底部沉积物更容易被卷起。对于固液悬浮工况，桨叶离底高度、叶片倾角和层间距会直接影响循环范围；对于低黏度液体混合，宽流道桨叶可提高整体循环量；对于高黏度物料，则需要更大的扭矩裕度和更稳健的轴系支撑。

　　外形边界主要由顶部驱动组件轮廓、竖直轴长和桨叶回转直径构成。选型和布置时，应先确定槽体直径、液位高度、搅拌目的和物料物性，再反推桨叶直径、转速、功率及轴长。顶部平台需预留电机接线、减速箱维护、吊装拆卸和人员操作空间；槽口中心位置应保证桨叶回转范围与罐壁、挡板、进料管等内部构件保持安全间隙。若用于带压容器或腐蚀性介质，轴封、材料表面处理和轴承防护也需要在结构阶段同步考虑。

　　建模思路上，该装置把动力、支撑、传动和执行部件分层表达：上部突出电机、减速箱与安装底板的装配关系，中部强调长轴的直线连接与定位，下部展示桨叶的空间角度和回转范围。各零件之间的装配逻辑清晰，便于在三维环境中检查干涉、评估安装高度、输出工程图，也可作为搅拌设备方案设计、槽体配套和非标自动化产线集成时的参考结构。
