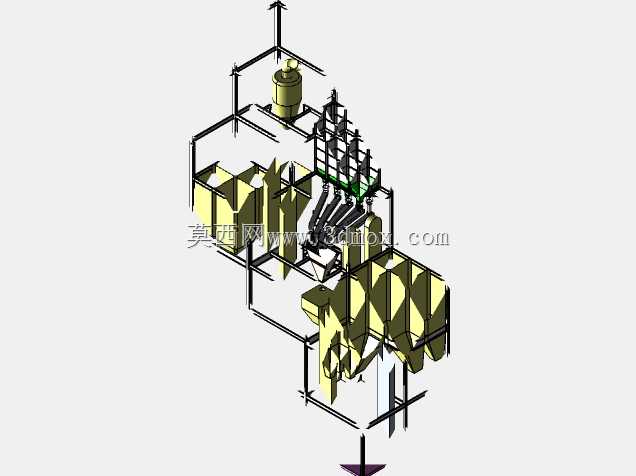

嘉吉工厂生产工艺管线布局三维结构

　　这套三维结构完整还原了农产品加工类生产厂区的核心工艺段布局，从轴测视角可以清晰看到不同功能单元的空间排布逻辑，完全匹配实体工厂的安装落地要求。在实际生产场景中，这类布局结构主要用于粮油或饲料加工工段的物料输送、暂存与预处理环节，多组锥底料仓承担不同品类原料的分级暂存功能，锥底角度严格按照物料安息角设计，避免散料堆积架桥，保障出料顺畅。顶部的立式承压罐体承担液体辅料的储存或反应功能，配套的管廊支架沿装置区外围与单元间隙排布，既预留了足够的操作检修通道，也让工艺管线、动力管线的走向最短，减少沿程阻力损耗。设计阶段优先考虑了生产动线的合理性，原料进料端设置在装置区侧上方，通过架空管线连接各料仓进料口，出料端对应下方的输送设备接口，

　　整个物料流向遵循重力流辅助动力输送的原则，降低生产过程中的动力消耗。管架的分层设计充分考虑了不同管线的安装要求，上层走工艺物料管，中层走动力与公用工程管线，下层预留仪表布线与检修操作空间，各层间距满足管线安装、保温施工与后期维护的操作边界。料仓组之间的钢构操作平台设置了踏步与防护栏，平台高度对应罐体与料仓的操作口位置，操作人员可直达各个检修点，不需要额外搭设临时设施。整个装置区的外轮廓边界规整，可直接嵌入整体厂区的总平布局中，与上下游的预处理车间、成品包装车间的管线接口位置完全对应，不需要额外调整管线走向。从结构细节来看，所有钢构支架的截面选型、连接节点都符合常规工业安装规范，料仓的加强筋排布、罐体的支座位置都经过受力校核，避免满料工况下出现结构变形。管线的弯头、三通位置都预留了法兰连接位，方便后期拆装检修，关键节点还预留了仪表安装接口，可直接加装压力、流量检测元件，匹配工厂的自动化生产管控需求。
